TLV6208x 系列器件是小型降壓轉換器，具有很少的外部元件，可實現經濟高效的解決方案。它們是同步降壓轉換器，輸入電壓范圍為 2.5 和 2.7（TLV62080為 2.5 V，TLV62084x 為 2.7 V）至 6 V。TLV6208x 器件專注于在寬輸出電流范圍內實現高效降壓轉換。在中到重負載下，TLV6208x 轉換器在 PWM 模式下運行，并在輕負載電流下自動進入省電模式運行，從而在整個負載電流范圍內保持高效率。
*附件：tlv62084a.pdf

為了滿足系統電源軌的要求，內部補償電路允許寬范圍的外部輸出電容器值。采用 DCS-Control?（直接控制，無縫過渡到省電模式）架構，可實現出色的負載瞬態性能和輸出電壓調節精度。這些器件采用帶導熱墊的 2mm × 2mm WSON 封裝。

特性

• 用于快速瞬態調節的 DCS 控制?架構
• 2.5V 至 6V 輸入電壓范圍 （TLV62080）
• 2.7V 至 6V 輸入電壓范圍（TLV62084、TLV62084A）
• 100% 占空比，實現最低壓差
• 省電模式可實現輕負載效率
• 輸出放電功能
• 電源良好輸出
• 熱關斷
• 采用 2 mm × 2 mm 8 端子 WSON 封裝
• 有關改進的功能集，請參閱TPS62080

參數

方框圖

1. 產品概述

TLV62084A是一款高效率的同步降壓轉換器，專為電池供電的便攜式設備設計。該轉換器采用DCS-Control?架構，提供快速瞬態響應和高效率。TLV62084A具有2.7V至6V的寬輸入電壓范圍，最大輸出電流可達2A，適用于多種應用場景。

2. 關鍵特性

• ?寬輸入電壓范圍?：2.7V至6V，適用于多種電池電壓。
• ?高效率?：采用DCS-Control?架構，實現高效率電源轉換。
• ?快速瞬態響應?：支持快速負載變化，提供穩定的輸出電壓。
• ?低靜態電流?：在輕載條件下自動進入低功耗模式，降低靜態電流消耗。
• ?輸出放電功能?：在設備關閉時自動放電輸出電容，避免電壓殘留。
• ?電源良好輸出?：提供電源良好信號，指示輸出電壓狀態。
• ?熱保護?：內置熱關斷功能，防止設備過熱損壞。
• ?小封裝?：采用2mm×2mm的WSON-8封裝，節省PCB空間。

3. 應用領域

• ?電池供電的便攜式設備?：如智能手機、平板電腦、可穿戴設備等。
• ?點負載調節器?：為系統提供穩定的電源。
• ?PC、筆記本、服務器?：作為輔助電源或系統電源。
• ? 機頂盒、固態驅動器（SSD） ?：提供高效、穩定的電源供應。

4. 功能描述

• ?DCS-Control?架構?：結合滯環和電壓模式控制的優點，實現高效、穩定的電源轉換。
• ?100%占空比模式?：在低輸入電壓下提供低壓降操作，延長電池續航時間。
• ?使能/禁用功能?：通過EN引腳控制設備的開啟和關閉。
• ?軟啟動功能?：避免啟動時的電流沖擊，保護電源和負載。
• ?電源良好輸出?：PG引腳輸出低電平信號，指示輸出電壓低于設定值。
• ?熱關斷功能?：當結溫超過設定值時，自動關閉設備以防止過熱。

5. 電氣特性

• ?輸入電壓范圍?：2.7V至6V。
• ?輸出電壓范圍?：可調，具體取決于反饋分壓器設置。
• ?最大輸出電流?：2A。
• ?靜態電流?：典型值為30μA（無負載時）。
• ?關機電流?：典型值為1μA。
• ?熱關斷溫度?：典型值為150°C。

6. 封裝和尺寸

• ?封裝類型?：WSON-8
• ?封裝尺寸?：2mm×2mm

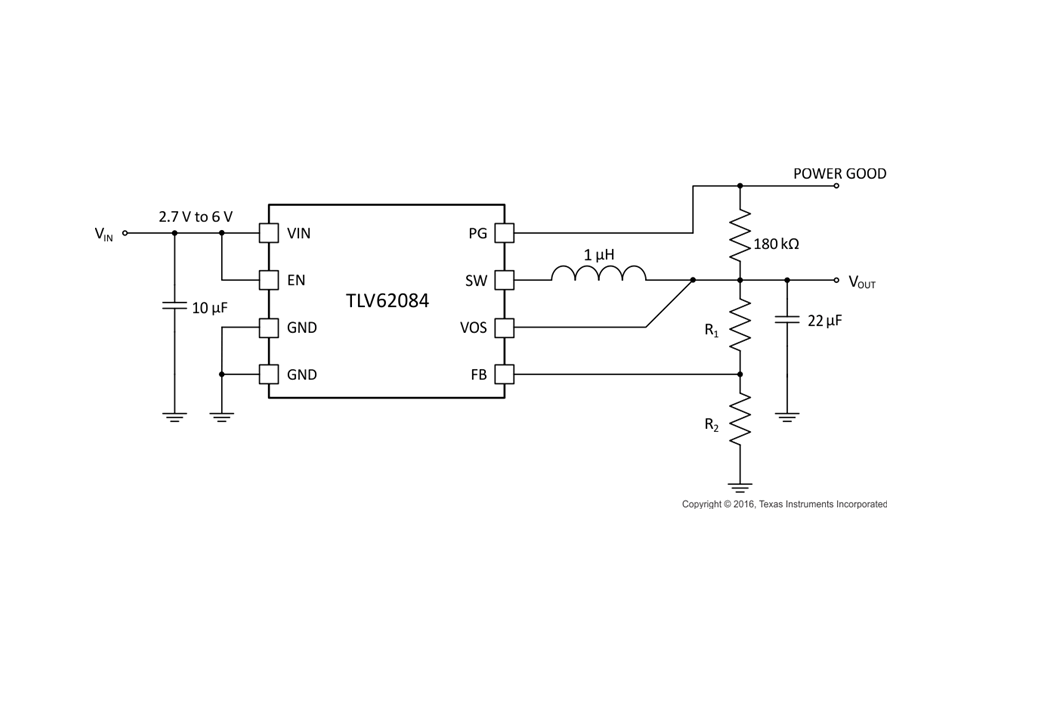

7. 典型應用電路

• 提供了詳細的典型應用電路圖和元件選擇指南，支持用戶快速設計電源電路。

8. 布局和熱設計指南

• ?布局指南?：建議將輸入和輸出電容、電感等關鍵元件靠近IC放置，以減少寄生電感和電阻。
• ?熱設計?：強調了熱傳導路徑的重要性，建議通過PCB設計和使用熱過孔來優化熱傳導。

9. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記和參考設計，提供詳細的產品信息和應用指導。
• ?設計工具?：支持使用TI的WEBENCH?電源設計師進行電路設計和優化。
• ?社區資源?：提供TI E2E在線社區支持，方便工程師交流和獲取幫助。
