在新能源汽車爆發式增長的今天，與之配套的充電樁也猶如雨后春筍，迎來快速增長，同時也對充電樁的電流檢測提出更高的要求，特別是快充式充電樁，電流傳感器起到了關鍵性作用。

一、充電樁電流檢測的重要性

新能源汽車充電樁，特別是直流快充，電流檢測的重要性主要體現在保障充電樁的安全運行、提升用戶體驗以及確保充電樁的合規性，因此對電流檢測提出高要求：

• 寬動態測量范圍，適配0-300A及以上電流。

• 高頻、快速響應，保障充電過程安全、穩定。

• 抗干擾強、絕緣可靠，保障車樁系統用電安全。

• 快充功率越高，電流監測的實時性和精度直接關系用戶體驗與設備安全。

1. 充電樁對電流傳感器的核心要求

1. 寬動態范圍、支持大電流

從幾十安培到300A電流全覆蓋，適配不同功率等級快充模塊。

2. 高帶寬、快速響應

快速跟蹤充放電電流變化，避免過沖、欠流、異常波動風險。

響應時間≤2.5μs，帶寬達250kHz。

3. 高絕緣電壓、強抗干擾

4.8kV耐壓能力，保障原邊副邊絕緣隔離，符合IEC 61800-5-1標準。

抗干擾強，適合復雜電磁環境下穩定運行。

4. 低功耗，適配嵌入式充電模塊

電流消耗利于快充模塊高集成低功耗設計。

1. 芯森AN1V PB301系列在快充模塊中的應用優勢

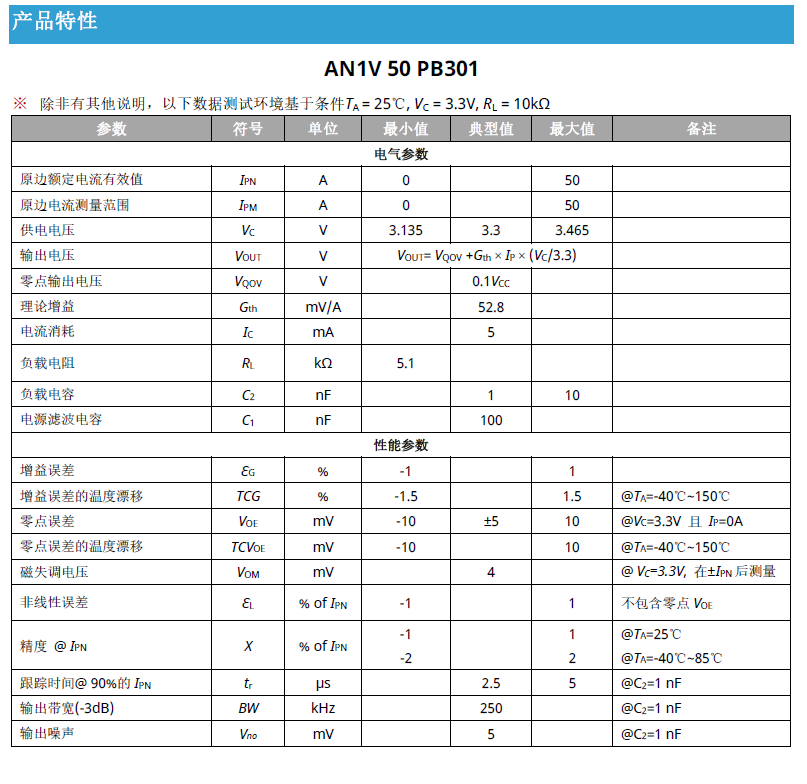

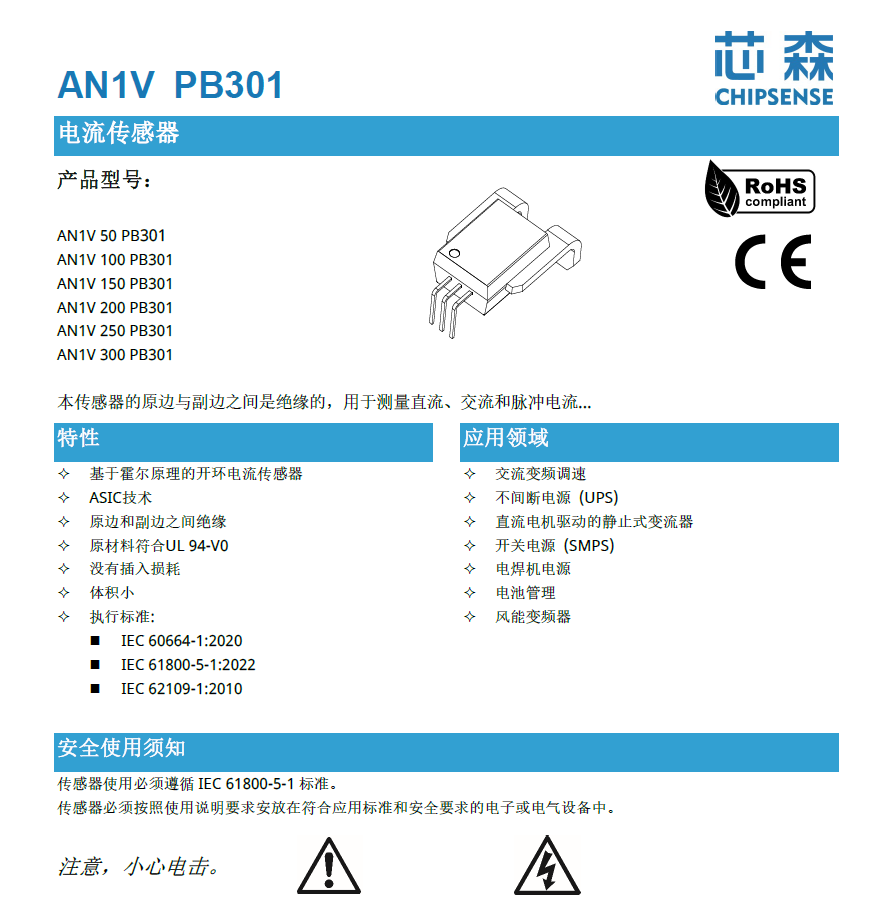

AN1V PB301系列新品是芯森電子全面升級的基于ASIC技術的高性能微型霍爾電流傳感器產品，特別滿足新能源汽車充電樁、光伏、儲能及電力等行業對高精度電流測量的集成化、高可靠性、高一致性需求。覆蓋了從50A到300A的廣泛測量范圍。不僅保證了測顯精度，還大幅提升了傳感器的響應速度和穩定性，輕巧便攜，易于安裝和部署。

1. 大電流承載，覆蓋更多場景需求

該系列提供50A至300A多檔量程，覆蓋所有直流快充主流電流段需求；且幾乎無插入損耗。這意味著在300A直流快充時，傳感器自身功耗極低，同時也和可以避免發熱導致的精度漂移。

1. 250kHz高輸出帶寬，捕捉瞬態電流

輸出帶寬高達250kHz，跟蹤時間快至2.5μs。這一特性對識別充電初期浪涌電流、瞬間短路等異常狀態至關重要，為保護電路爭取關鍵響應時間。

1. 三重安全防護，筑牢生命線

-交流隔離耐壓：4.8kV/50Hz/1min，滿足CATⅢ，PD2等級要求，保障設備及人身安全；

-防火材料：外殼采用UL94-V0級阻燃材料，規避高溫起火隱患；

-抗干擾設計：8000V接觸放電靜電防護，抵御充電樁復雜電磁環境。

1. 低溫漂精度，適應極端環境

即便在-40℃至85℃寬溫范圍（部分型號支持150℃），仍保持高精度：

-增益溫度漂移≤±1.5%

-零點溫度漂移≤±10mV

在25℃常溫下，全量程精度高達±1%，確保電池管理系統（BMS）獲取可靠數據。

1. 小型化、便于集成

體積輕巧，重量僅5g，適配高密度快充模塊內部布局。

四、AN1V PB301系列應用場景

?直流快充主板電流監測

實時監控充電母排電流，及時反饋BMS、保護快充電源。

?多槍快充站分路電流測量

精準分流檢測，保障多路充電一致性與安全性。

?高頻脈沖充電動態調節

配合充電策略調整電流輸出，降低電池熱損耗，提高充電效率。

五、總結

芯森 AN1VPB301系列電流傳感器憑借其寬動態范圍、高精度測量、抗干擾能力強、低功耗以及高帶寬等優勢，在充電樁領域尤其是直流快充模塊中發揮著重要作用。它不僅提升了充電樁的充電效率和安全性，還為新能源汽車的普及和應用提供了有力的技術支持。未來，隨著技術的不斷進步，相信芯森 AN1V 系列電流傳感器將在新能源汽車產業中扮演更加重要的角色，持續推動行業的快速發展。
