Altium Designer 25.7.1

發布時間：2025年6月11日

Altium Designer 25.7.1 離線包

15天免費試用 Altium Designer

約束管理器改進

自動刷新

當從原理圖向 PCB 推送變更并訪問 ECO 對話框時，約束管理器會根據對規則 / 類所做的更改自動刷新。此功能無需訪問約束管理器即可執行刷新操作。請注意，如果約束管理器視圖已經打開，則只有在沒有未保存的更改的情況下才會發生此同步。

有關刷新約束管理器的更多信息，請參閱使用約束管理器定義設計要求頁面。

平臺改進

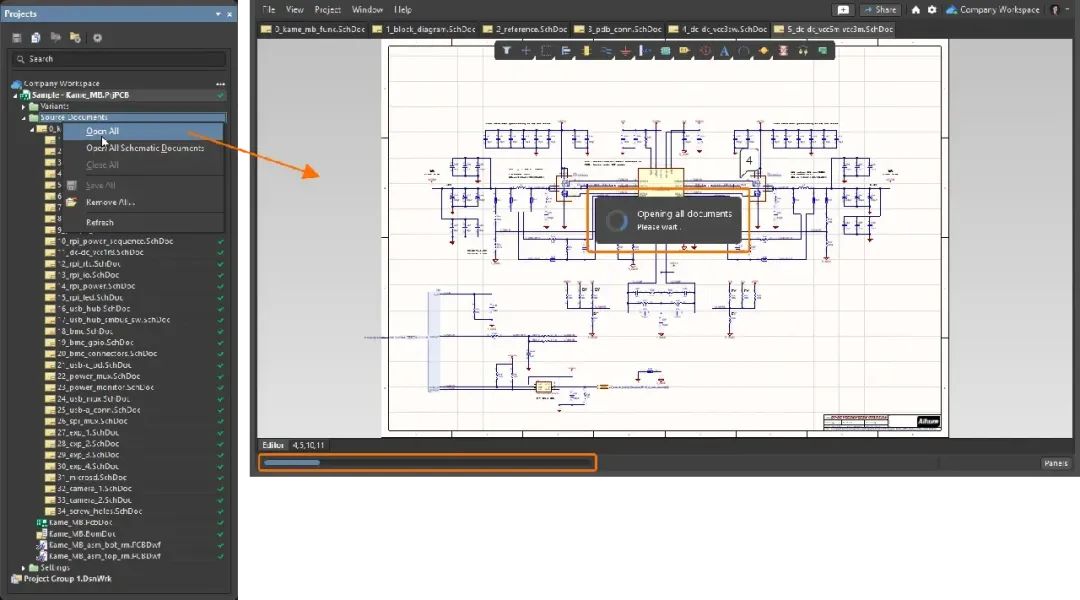

顯示打開所有文檔的進度

當您在Projects面板的某個子文件夾上右鍵點擊Open All 或 Open All Schematic Documents 命令時，現在會顯示 提示信息和進度條，以便您查看文檔打開的進度。

有關打開文檔的更多信息，請參閱打開項目和文檔頁面。

數據管理改進

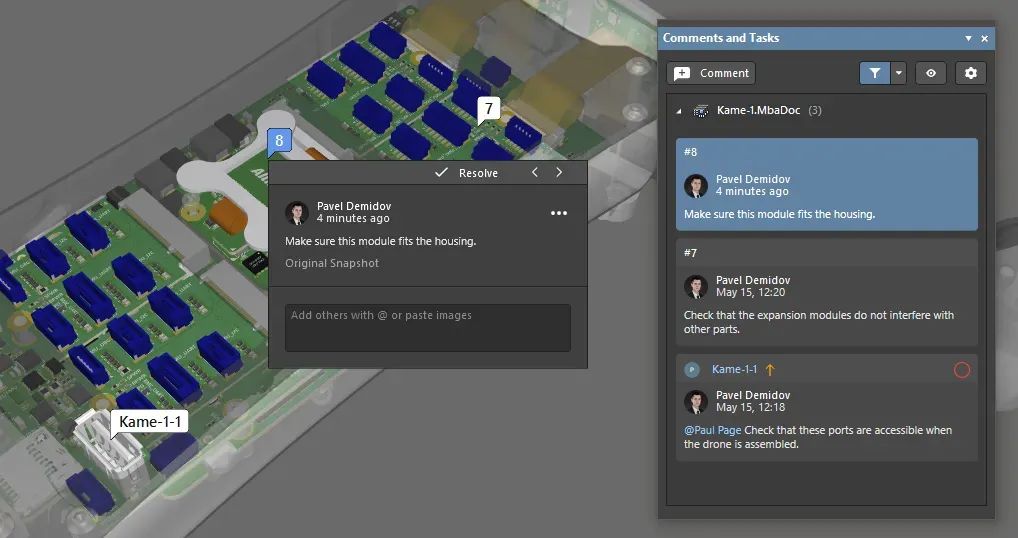

在多板裝配文檔中添加和編輯注釋的功能

對于由 Altium 356 工作區托管的多板設計（并使用其原生版本控制），現在可以在多板裝配文檔(*.MbaDoc)中添加和管理注釋。注釋可添加到設計空間中的某一點，也可分配給特定的工作區成員，本質上是為其創建任務。

有關注釋功能的更多信息，請參閱文檔注釋頁面。

添加工作區元件分組功能

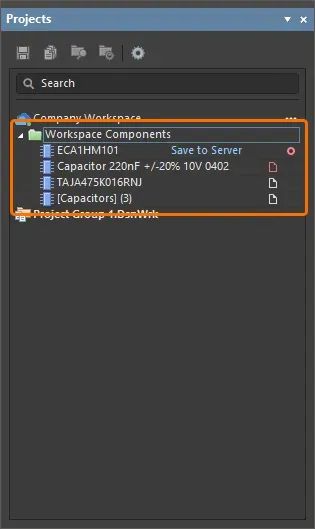

此版本添加了將多個工作區元件作為 “組” 處理的功能。打開進行編輯的工作區元件現在會顯示在 Projects 面板中工作區的 Workspace Components 子文件夾下。

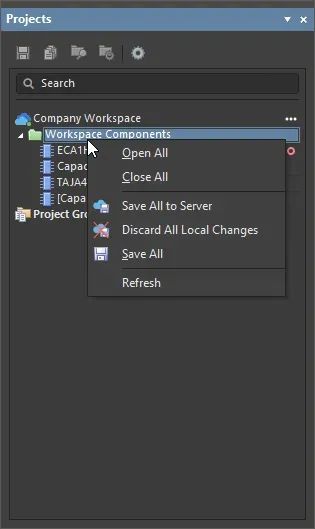

從 Workspace Components 子文件夾的右鍵上下文菜單中，可以打開組中的元件、關閉、本地保存、保存到連接的工作區或放棄更改（不修改直接關閉）。

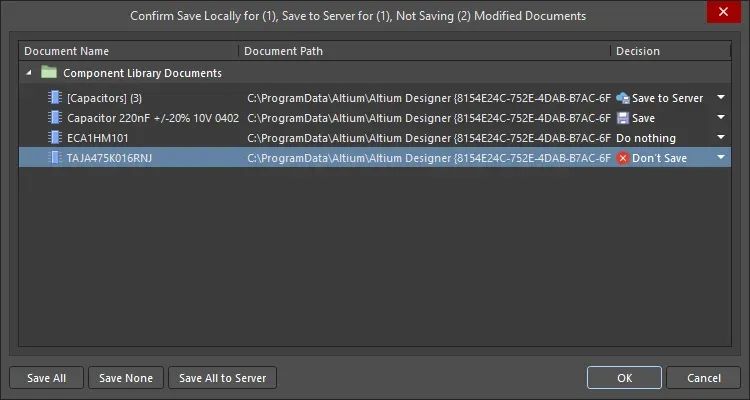

當使用 Close All 命令且組中的多個元件已被修改時，將顯示熟悉的 “確認保存” 對話框，其中包含與已打開進行編輯的工作區實體相關的決策選項。

有關工作區元件的更多信息，請參閱構建和維護元件及庫頁面。

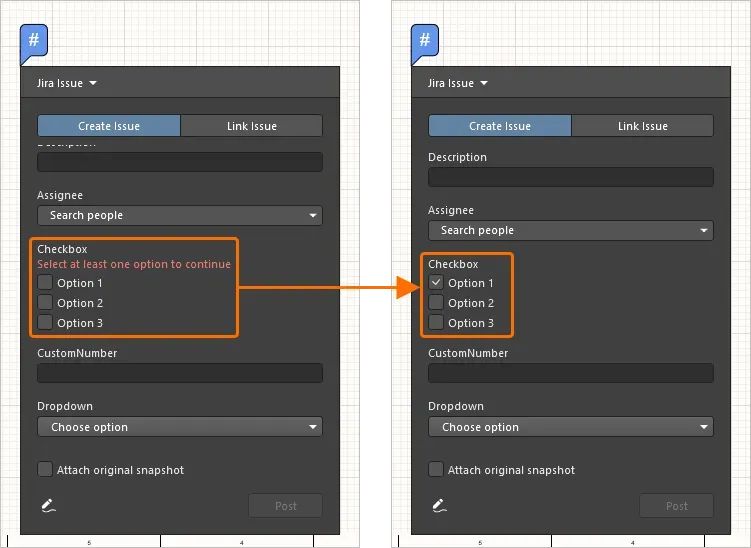

添加對 Jira 任務中多選字段的支持

添加了通過 Altium Designer 創建 Jira 任務時對多選字段的支持。現在會顯示帶有 “警告” 的復選框，要求至少選擇一個選項才能繼續。

有關使用 Jira 任務的更多信息，請參閱文檔注釋頁面。

導入 / 導出改進

導入詳細的 Allegro 焊盤棧（公開測試版）

此版本實現了一項功能，允許在導入 Allegro 設計時導入更詳細的焊盤棧信息。導入 Allegro 封裝文件時，現在支持各層上的不同銅箔形狀。

該功能為該領域的未來開發提供了可擴展的基礎，以便將更準確的焊盤屬性導入 Altium Designer，使其與原始 Allegro 設計中的對應屬性更緊密地保持一致。

有關從 Allegro 導入的更多信息，請參閱從 Allegro 導入設計頁面。

此功能處于公開測試階段，在高級設置對話框中啟用Importer.Allegro.ReadPadLayers選項時可用。

對小多邊形覆銅禁用 'Remove Islands Less Than' 選項

導入 Allegro 設計時，如果多邊形覆銅面積小于 2500 平方密耳，Remove Islands Less Than 選項現在會自動禁用。

有關從 Allegro 導入的更多信息，請參閱從 Allegro 導入設計頁面。
