傳統電機保護系統的反應速度一直是工業自動化領域的一大挑戰。然而，某制造企業通過采用Profinet與EtherCAT協議轉換方案，發現可以提升了設備的安全性和運行效率。

在此系統架構中，現場控制器選用了西門子1200系列PLC，具備良好的編程環境和靈活性。同時，遠程IO站采用了安川伺服驅動器模塊，這些模塊支持EtherCAT協議，作為EtherCAT從站進行數據收集和控制。由于西門子S7-1200系列PLC支持PROFINET協議，而安川驅動器使用的是EtherCAT協議，企業借助EtherCAT轉Profinet網關模塊，實現了不同協議之間的數據交換。

通過這一創新的方案，企業成功實現了電流超標的自動調節和振動異常的即時報警功能。這意味著在設備出現異常情況時，系統能夠迅速反應，比人工干預提前8秒啟動保護措施，顯著降低了故障造成的損失。此外，集成的能耗看板揭示了隱形浪費，通過實時監控和數據分析，企業能夠針對性地調整和優化，從而降低不必要的能耗，提高整體運行效率。

應用項目配置示例：

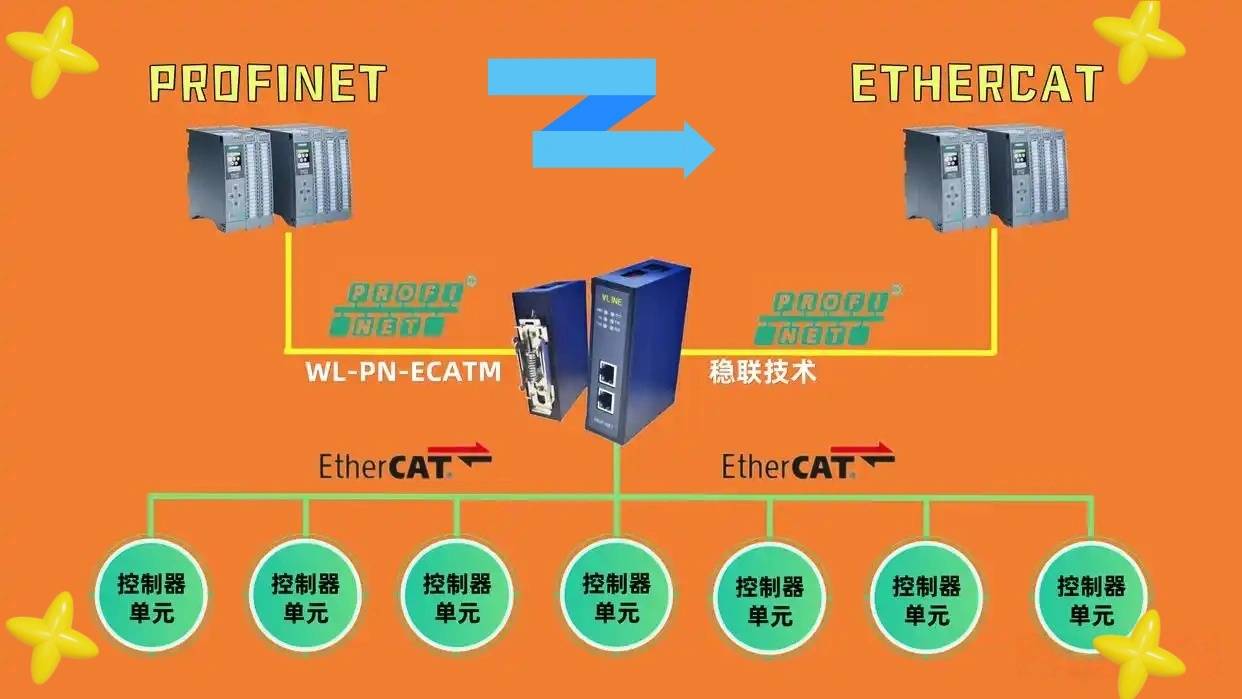

下圖提供自動化任務的概述，EtherCat轉Profinet網關模塊連接西門子S7-1200 PLC(PROFINET)和安川EtherCAT耦合器通訊。

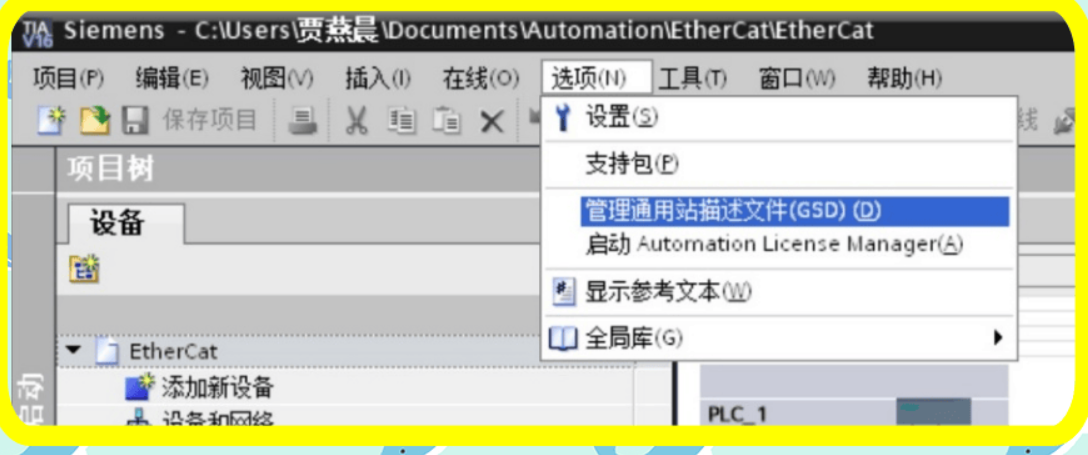

1、首先將EtherCat轉Profinet網關GSD文件導入西門子PLC組態軟件中；

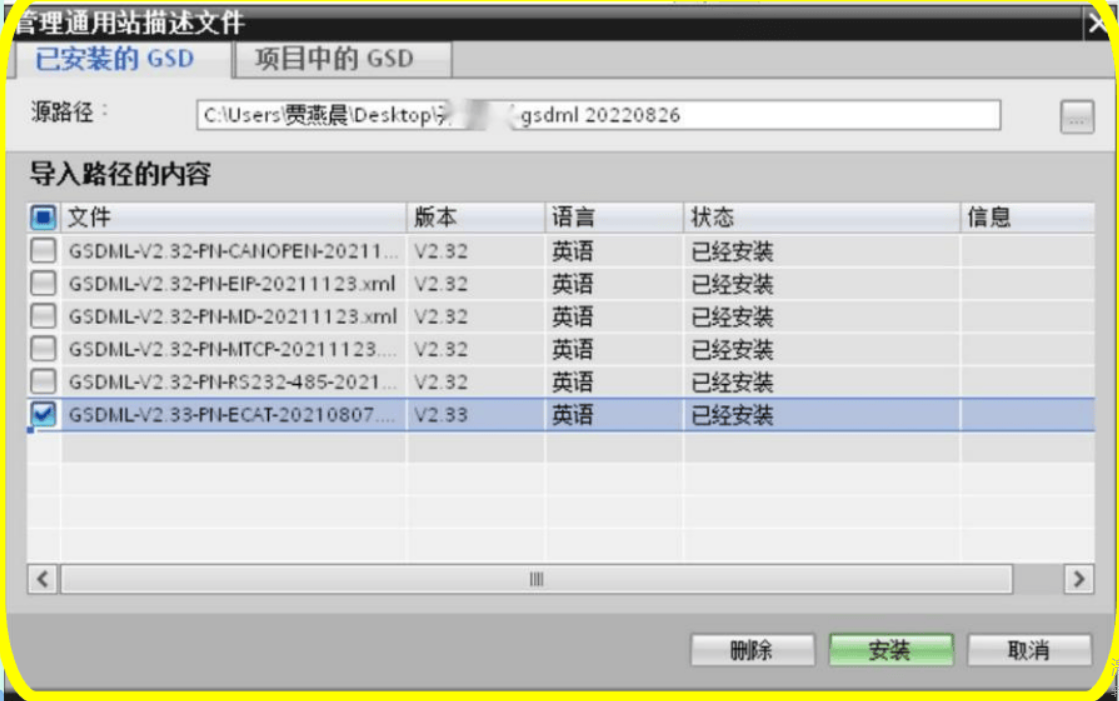

2、找到GSD所在文件夾；

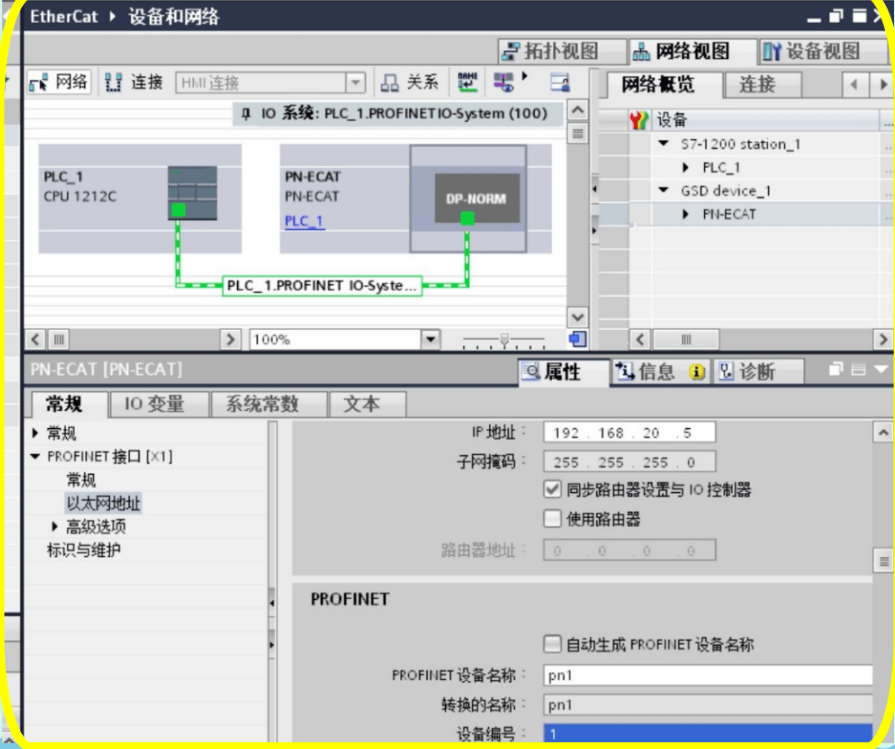

3、添加EtherCAT轉Profinet網關模塊，并設置EtherCat轉Profinet網關IP地址及設備名稱；

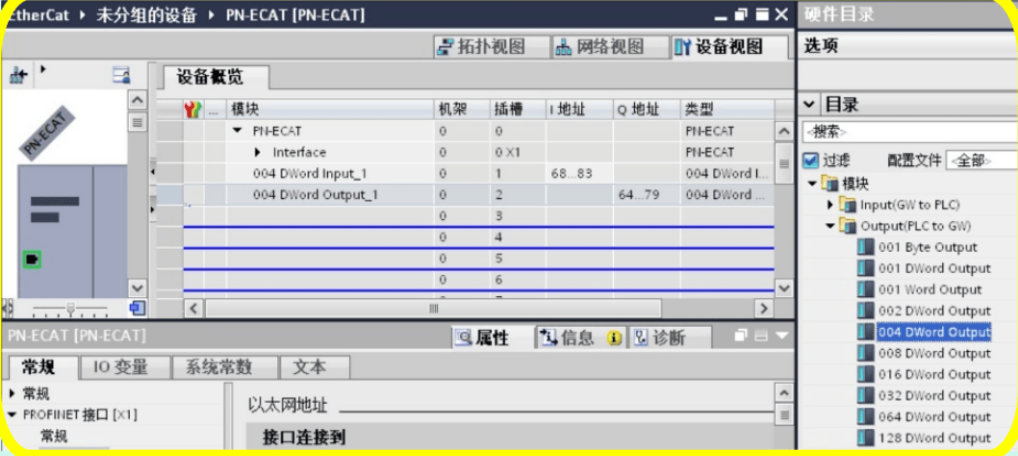

4、添加輸入輸出字節數長度；

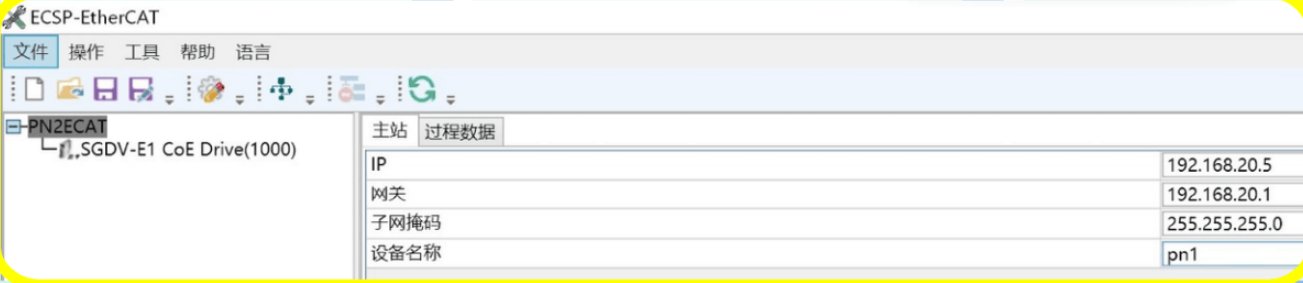

5、保存組態并下載到PLC，打開EtherCat轉Profinet網關配置軟件新建項目并設置EtherCat轉Profinet網關IP及設備名稱（與PLC組態保持一致）；

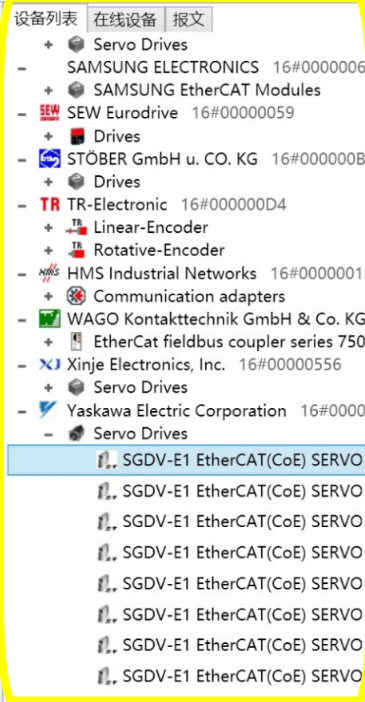

6、添加從站伺服；

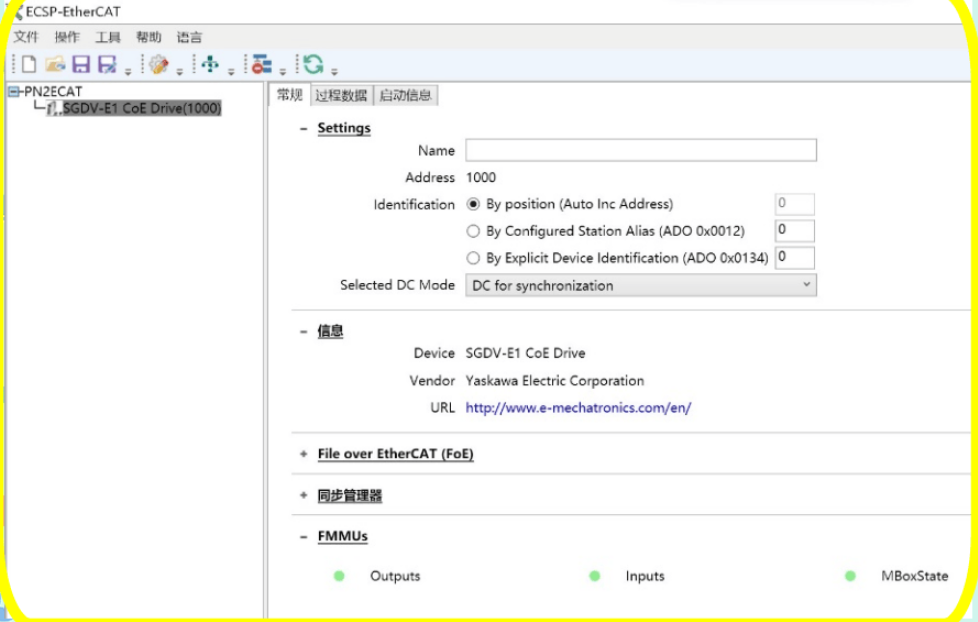

7、設置從站一些基本參數（一般站號自動排序，所以保持默認即可）；

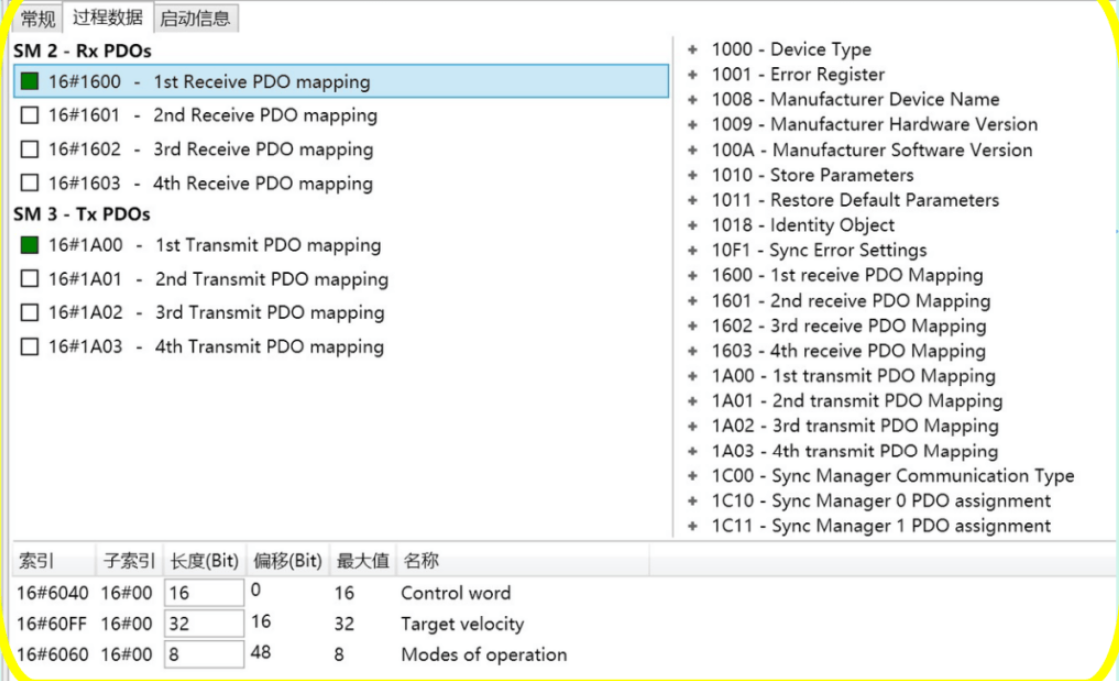

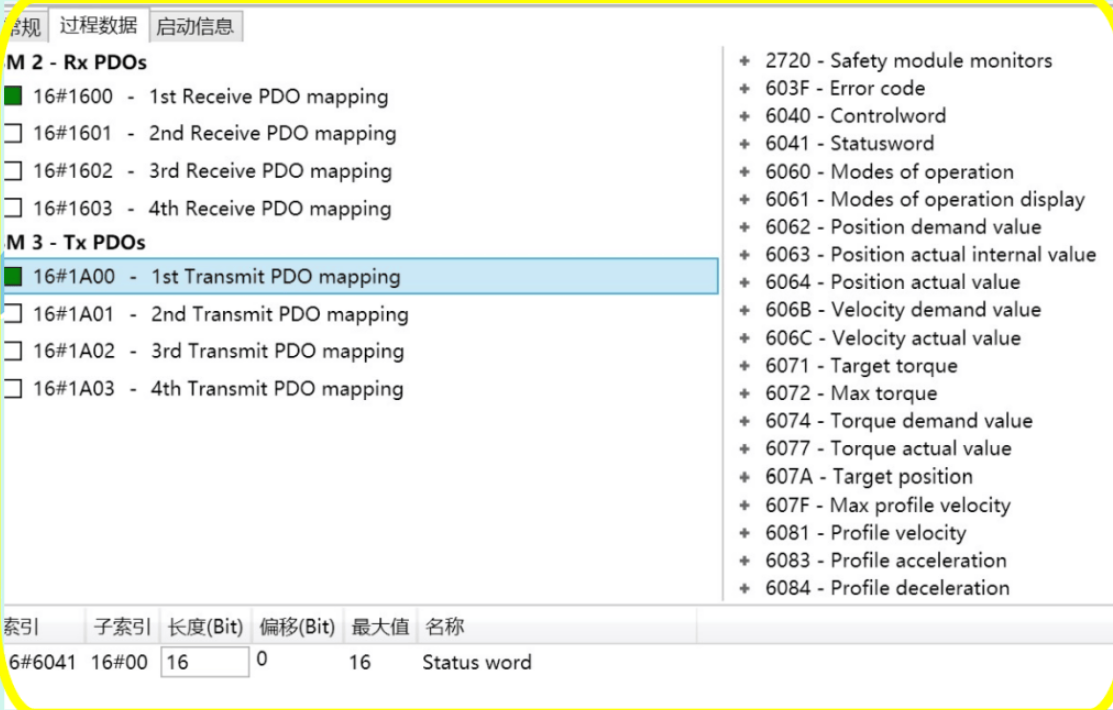

8、設置從站的PDO參數分配；

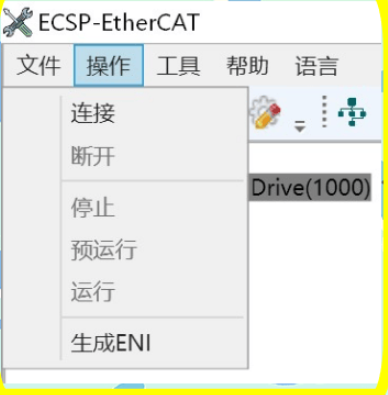

9、本例在RPDO1里設置了控制字、速度、運行模式3個參數，TPDO1里設置了狀態字一個參數，確認配置無誤后點擊“操作”-“連接”；

10、隨后預運行及運行會變為黑色可選狀態。依次點擊預運行-運行，把配置載進EtherCat轉Profinet網關即可。連接PLC與EtherCat轉Profinet網關及第三方設備。 Ok燈亮后表示Profinet通訊正常，RUN常亮，err滅表示EtherCAT通訊正常，通訊正常后對對應的IQ地址進行讀寫即可。

總結：該制造企業通過實現Profinet與EtherCAT協議的有效轉換，不僅提升了電機保護的響應速度，還在能耗管理上取得了顯著成效。這一應用展示了工業自動化系統在智能化和精細化管理方面的發展潛力，為企業未來的數字化轉型奠定了堅實基礎。
