TPS562201 和 TPS562208 是采用 SOT-23 封裝的簡單、易用的 2A 同步降壓轉換器。

這些器件旨在以最少的外部元件數量運行，并且還旨在實現低待機電流。

這些開關模式電源 （SMPS） 器件采用 D-CAP2 控制方案，可提供快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出電容器（如特種聚合物）和超低 ESR 陶瓷電容器，無需外部補償元件。

TPS562201 在脈沖跳躍模式下運行，可在輕負載運行期間保持高效率。TPS562201 和 TPS562208 采用 6 引腳 1.6mm × 2.9 mm SOT （DDC） 封裝，額定結溫范圍為 –40°C 至 125°C。
*附件：tps562201.pdf

特性

• TPS562201 和 TPS562208 2A 轉換器集成 140mΩ 和 84mΩ FET
• 具有快速瞬態響應的 D-CAP2? 控制方案
• 輸入電壓范圍：4.5V 至 17V
• 輸出電壓范圍：0.76V 至 7V
• 脈沖跳躍模式 （TPS562201） 或連續電流模式 （TPS562208）
• 580kHz 開關頻率
• 低關斷電流小于 20μA
• 2% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式過流保護
• 非鎖存 UVP 和 TSD 保護
• 固定軟啟動：1.0ms

參數

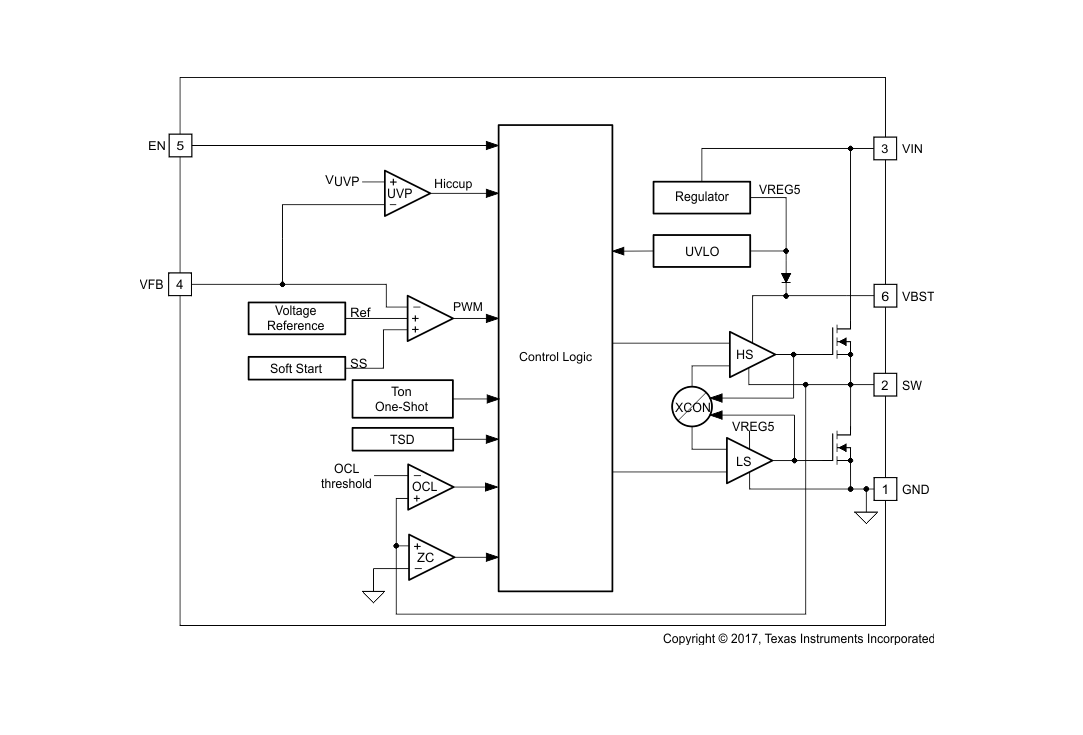

方框圖

產品概述

• 類型 ：4.5V 至 17V 輸入、2A 同步降壓穩壓器，采用 SOT-23 封裝（6 引腳，尺寸 1.6mm×2.9mm）。
• 型號差異 ：
  • TPS562201 ：支持脈沖跳躍模式（Eco-mode），輕載效率高。
  • TPS562208 ：采用連續電流模式（FCCM），適合需要穩定開關頻率的場景。
• 核心技術 ：D-CAP2?控制方案，支持低 ESR 輸出電容（如陶瓷電容），無需外部補償，瞬態響應快。

主要特性

1. 電氣參數
   • 輸入電壓范圍：4.5V~17V。
   • 輸出電壓范圍：0.76V~7V（通過電阻分壓設置）。
   • 開關頻率：固定 580kHz，支持自適應導通時間控制。
   • 靜態電流：TPS562201 約 120μA，TPS562208 約 350μA；關斷電流＜20μA。
   • 反饋電壓精度：2%（25°C 時）。
2. 保護功能
   • 逐周期過流限制（2.4A~4.0A）、打嗝模式過流保護。
   • 非鎖存式欠壓鎖定（UVLO）和 thermal shutdown（160°C 閾值）。
   • 輸出欠壓和過壓保護（UVP）。
3. 其他特性
   • 內置 1ms 軟啟動，支持預偏置輸出啟動。
   • 集成 140mΩ（TPS562201）和 84mΩ（TPS562208）功率 MOSFET。

應用領域

• 數字電視、高清藍光播放器、網絡家庭終端。
• 數字機頂盒（STB）、監控設備等需要高效電源轉換的場景。

詳細功能描述

1. D-CAP2 控制方案
   • 結合自適應導通時間 PWM 控制，無需輸出電容 ESR 產生的紋波，支持低 ESR 電容。
   • 內置補償電路，簡化設計，穩定工作范圍廣。
2. 工作模式
   • 正常模式 ：固定頻率 580kHz，輸入電壓＜7V 時頻率可降至 200kHz 以優化瞬態響應。
   • Eco-mode（TPS562201） ：輕載時進入脈沖跳躍模式，降低開關損耗，維持高效率。
   • 待機模式 ：EN 引腳拉低時進入，電流＜20μA。
3. 啟動與軟啟動
   • 內部 1ms 軟啟動，避免啟動過流；預偏置輸出時，僅當內部參考電壓超過反饋電壓時才啟動切換。

規格參數

1. 絕對最大額定值
   • 輸入電壓 VIN：-0.3V19V，VBST：-0.3V25V（10ns 瞬態 27V）。
   • 工作結溫：-40°C125°C，存儲溫度：-55°C150°C。
   • ESD 評級：HBM ±2000V，CDM ±1500V。
2. 熱特性
   • 結到環境熱阻（RθJA）：90.8°C/W（SOT 封裝）。
   • 結到板熱阻（RθJB）：16.3°C/W。

應用設計與實現

1. 關鍵元件選型
   • 輸出電壓電阻 ：通過**(V_{OUT}=0.768times(1+R1/R2))**計算，推薦 1% 精度電阻。
   • 輸出電感 ：根據輸入 / 輸出電壓和紋波電流選擇（如 1.05V 輸出時推薦 2.2μH）。
   • 輸出電容 ：20μF~68μF 低 ESR 陶瓷電容，滿足紋波和瞬態響應要求。
   • 輸入電容 ：10μF 陶瓷電容 + 0.1μF 高頻濾波電容。
   • 自舉電容 ：0.1μF 陶瓷電容，連接 VBST 和 SW 引腳。
2. 布局指南
   • 輸入 / 輸出電容靠近器件放置，寬走線降低阻抗。
   • SW 引腳走線短而寬，避免開關電流流經器件下方。
   • 反饋網絡（VFB）遠離高電壓開關路徑，采用 Kelvin 接地連接。

封裝與訂購信息

• 封裝 ：6 引腳 SOT-23（DDC），支持卷帶（T&R）和管裝（Tube）包裝。
• 訂購部件號 ：如 TPS562201DDCR（Active，SOT-23，3000 顆 / 卷）、TPS562208DDCT（250 顆 / 卷）等。
