LM53600-Q1 和 LM53601-Q1 同步降壓穩壓器器件針對汽車應用進行了優化，提供 5 V、3.3 V 的輸出電壓或可調輸出。LM53600-Q1 支持高達 650 mA 的負載電流，而 LM53601-Q1 支持高達 1000 mA 的負載電流。先進的高速電路使 LM53600-Q1 和 LM53601-Q1 器件能夠以 2.1MHz 的固定頻率從 18V 輸入調節到 3.3V 輸出。創新的架構使該器件能夠從僅 3.8V 的輸入電壓調節 3.3V 輸出。輸入電壓范圍高達 36 V，瞬態容差高達 42 V，簡化了輸入浪涌保護設計。開漏復位輸出具有濾波和延遲釋放功能，可提供系統狀態的真實指示。此功能無需額外的監控元件，從而節省了成本和電路板空間。PWM 和 PFM 模式之間的無縫轉換以及僅 23 μA 的靜態電流可確保在所有負載下實現高效率和出色的瞬態響應。只需很少的外部元件，即可生成緊湊的 PCB 布局。雖然 LM53600-Q1 和 LM53601-Q1 器件的額定值為 Q1，但在 –40°C 至 150°C 的結溫范圍內確保了電氣特性。
*附件：lm53600-q1.pdf

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 設備 HBM 分類 2 級
  • 器件 CDM 分類等級 C5
• –40°C 至 150°C 結溫范圍（可用）
• 寬工作輸入電壓：3.55 V 至 36 V（瞬態至 42 V）
• 提供擴頻選項
• 2.1MHz 固定開關頻率
• 低靜態電流：23 μA
• 關斷電流：1.8 μA
• 可調 3.3V 或 5V 輸出
• 最大電流負載：LM53600-Q1 為 650 mA，LM53601-Q1 為 1000 mA
• 引腳可選的強制 PWM 模式
• 帶濾波器和延遲釋放的 RESET 輸出
• 外部頻率同步
• 內部補償、軟啟動、電流限制和 UVLO
• 10 引腳、3mm × 3mm SON 封裝，具有可濕性和非可濕性側面

參數

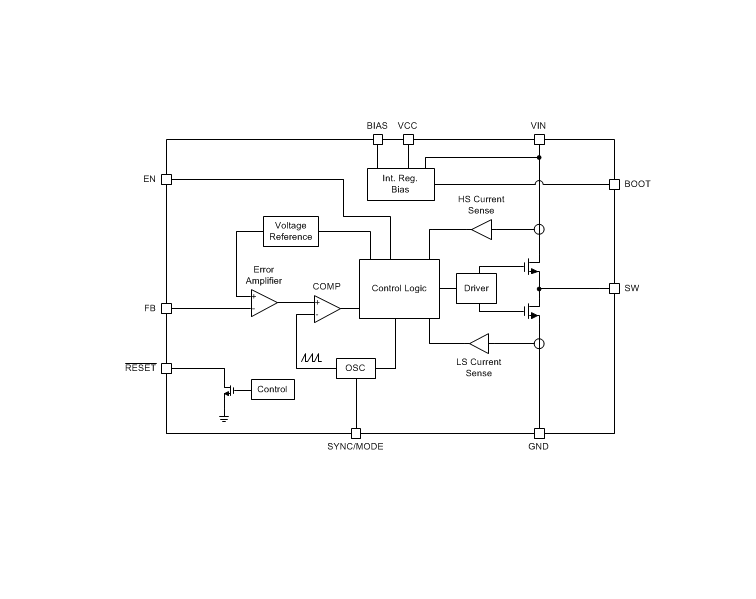

方框圖

產品概述

• 類型 ：36V 輸入、0.65A/1A 輸出的汽車級同步降壓 DC/DC 轉換器，采用 10 引腳 3mm×3mm WSON 封裝，支持可濕性和非可濕性側翼選項。
• 核心差異 ：
  • LM53600-Q1 ：最大負載電流 650mA。
  • LM53601-Q1 ：最大負載電流 1000mA。
• 關鍵技術 ：2.1MHz 固定開關頻率，集成內部補償、軟啟動、過流限制等功能，支持擴展頻譜（Spread Spectrum）以降低 EMI。

主要特性

1. 汽車級認證
   • AEC-Q100 認證，溫度等級 1（-40°C 至 125°C 環境工作溫度），結溫范圍 - 40°C 至 150°C。
   • HBM ESD 等級 2，CDM ESD 等級 C5。
2. 電氣參數
   • 輸入電壓范圍：3.55V 至 36V（瞬態至 42V）。
   • 輸出電壓：可調、固定 3.3V 或 5V。
   • 低靜態電流：23μA（工作），1.8μA（關斷）。
   • 開關頻率：固定 2.1MHz，支持外部時鐘同步（SYNC/MODE 引腳）。
3. 保護功能
   • 逐周期過流限制（LM53600-Q1: 1.0-1.65A，LM53601-Q1: 1.5-2.1A）、打嗝模式過流保護。
   • 熱關斷（151-185°C 閾值，10°C 遲滯）、欠壓鎖定（UVLO）、輸出過壓 / 欠壓保護。
4. 其他特性
   • RESET 輸出（開漏結構，帶濾波和延遲釋放），可替代外部監控芯片。
   • 引腳可選強制 PWM 模式，支持輕載時自動模式（Auto Mode）與二極管仿真。

應用領域

• 汽車攝像頭、駕駛員輔助系統（ADAS）、車身電子設備（如車載網絡終端、機頂盒）。
• 需寬輸入電壓和高效電源轉換的車載電子場景。

詳細功能描述

1. 控制方案
   • 峰值電流模式控制，支持寬輸入 / 輸出電壓范圍，最小導通 / 關斷時間分別為 50ns 和 90ns，實現 97% 最大占空比。
   • 輕載時自動進入脈沖跳躍模式（Auto Mode），降低開關頻率以維持效率，無負載時僅消耗 23μA 電流。
2. RESET 功能
   • 監控輸出電壓，當電壓超出 105%-92% 范圍時拉低 RESET，具備延遲釋放特性（4-8ms），支持低至 1.5V 輸入電壓下工作。
3. 擴展頻譜（Spread Spectrum）
   • 可選工廠配置，±4% 頻率擴展，降低 EMI 峰值，適用于 FM 頻段干擾抑制。

規格參數

1. 絕對最大額定值
   • 輸入電壓 VIN：-0.3V 至 42V（瞬態≤100ms）。
   • 結溫：-40°C 至 150°C，存儲溫度 - 40°C 至 150°C。
   • ESD 評級：HBM ±2000V，CDM ±750V。
2. 熱特性
   • 結到環境熱阻（RθJA）：46.2°C/W（WSON 封裝）。
   • 結到板熱阻（RθJB）：20.9°C/W。
3. 典型效率
   • 輸入 13.5V，輸出 5V/1A 時效率 85%；輸出 3.3V/1A 時效率 80%。

應用設計與實現

1. 關鍵元件選型
   • 電感 ：固定輸出（3.3V/5V）推薦 4.7μH，可調輸出（>4.2V）推薦 6.8μH，飽和電流≥2A（LM53601-Q1）。
   • 輸出電容 ：最小 10μF（X7R 陶瓷），高負載瞬態需求推薦 40μF。
   • 輸入電容 ：高頻濾波 0.1μF，儲能 10μF（50V 額定值）。
2. 布局指南
   • 高頻率輸入電容（CIN_HF）靠近器件，SW 節點走線短且寬，接地平面連續，熱焊盤通過過孔連接至地平面。

封裝與訂購信息

• 封裝 ：10 引腳 WSON（DSX），尺寸 3mm×3mm，支持卷帶（T&R）和管裝（Tube）包裝。
• 訂購部件號示例 ：
  • LM536003QDSXRQ1（3.3V 固定輸出，無擴展頻譜，可濕性側翼）。
  • LM53601MQDSXRQ1（可調輸出，帶擴展頻譜，可濕性側翼）。
