TPS549A20 是一款小型同步降壓轉換器，具有自適應 導通時間 D-CAP3 控制模式。該設備易于使用且價格低 物料清單計數用于注重空間的電力系統。

該器件具有高性能集成 MOSFET，精度為 0.6V Reference，Andan 集成升壓開關。競爭功能包括 極低的外部元件數量、快速加載瞬態響應、自動跳過模式 作、內部軟啟動控制，無需補償。 該器件還具有通過 PMBus 進行故障報告的功能，以簡化電源 設計

強制連續導通模式有助于滿足嚴格的電壓調節要求 accuracy要求。TPS549A20是 采用 a28 引腳 VQFN-CLIP 封裝，額定溫度范圍為 –40°C 至 125°C 環境溫度。

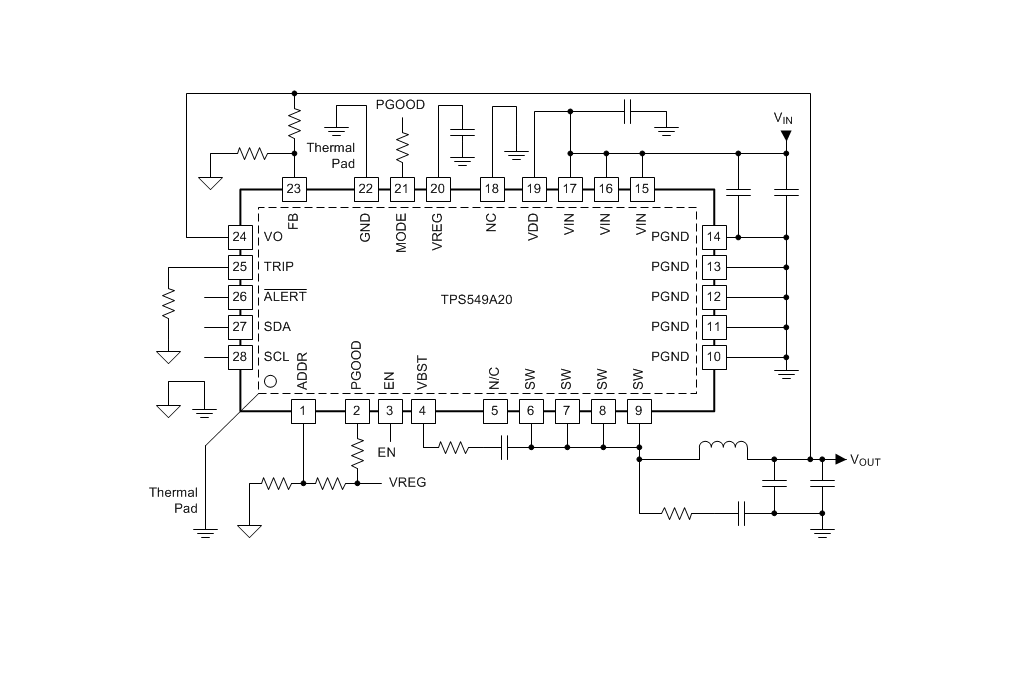

*附件：tps549a20.pdf

特性

• 集成的 SWIFT 9.9mΩ 和 4.3mΩ MOSFET 支持 15A 連續 I外
• 寬轉換輸入電壓范圍：1.5 V 至 20 V（帶緩沖器）
• 輸出電壓范圍為 0.6 V 至 5.5 V
• 可用的 PMBus 調整
  • 電壓裕量和調整
  • 軟啟動時間
  • 開機延遲
  • VDD UVLO 電平
  • 故障報告
  • 開關頻率
• 支持所有陶瓷輸出電容器
• 參考電壓：600 mV，在 –40°C 至 85°C 環境溫度下具有 ±0.5% 的容差
• 具有快速負載階躍響應的 D-CAP3 控制模式
• 打嗝過流保護
• 自動跳過 Eco 模式可實現高輕負載效率
• FCCM 滿足嚴格的輸出紋波和電壓容差要求
• 預充電啟動能力
• 通過 PMBus 提供 200 kHz 至 1 MHz 的
  8 種可選頻率設置
• 4.5 mm x 3.5 mm、28 引腳 VQFN-CLIP 封裝

參數

方框圖

產品概述

• 類型 ：1.5V 至 20V 輸入（4.5V 至 25V 偏置）、15A 輸出的同步降壓轉換器，采用 4.5mm×3.5mm、28 引腳 VQFN-CLIP 封裝。
• 核心技術 ：集成 SWIFT?技術（9.9mΩ 高側和 4.3mΩ 低側 MOSFET），支持 D-CAP3?控制模式，通過 PMBus?實現參數可編程。
• 輸出范圍 ：0.6V 至 5.5V，參考電壓 600mV（-40°C 至 85°C 時精度 ±0.5%）。

主要特性

1. PMBus 功能
   • 支持電壓裕量調整（±9%）、軟啟動時間（1ms 至 8ms）、開機延遲（356μs 至 32.86ms）、VDD 欠壓鎖定（UVLO）閾值設置。
   • 可通過 PMBus 配置開關頻率（200kHz 至 1MHz）、故障報告（過壓、過流、熱關斷等）。
2. 電氣參數
   • 輸入電壓范圍：1.5V20V（帶緩沖），VDD 偏置 4.5V25V。
   • 靜態電流：關機模式 1150μA（典型），工作模式下無開關時 1850μA。
3. 工作模式
   • Auto-Skip Eco-Mode? ：輕載時自動降低開關頻率，提升效率。
   • FCCM ：強制連續電流模式，適用于紋波和電壓容差要求嚴格的場景。
4. 保護功能
   • 逐周期過流限制（15A 典型）、打嗝模式過流保護、熱關斷（140°C 閾值，40°C 遲滯）、輸出過壓 / 欠壓保護（OVP/UVP）。

PMBus 接口與編程

1. 地址與命令
   • 7 位從地址（001A3A2A1A0），通過 ADDR 引腳電阻分壓設置 16 種地址。
   • 支持 OPERATION、ON_OFF_CONFIG、STATUS_WORD 等命令，可配置輸出電壓、頻率、延遲時間等。
2. 寄存器配置
   • CUSTOM_REG ：自定義非易失性存儲。
   • DELAY_CONTROL ：設置開機延遲（POD）和電源良好延遲（PGD）。
   • VOUT_ADJUSTMENT ：±0.75% 步長調整輸出電壓，范圍 ±9%。

應用領域

• 服務器、云計算、存儲設備。
• 電信與網絡、負載點（POL）電源。
• 工業 PC、工廠自動化、高性能 DSP 和 FPGA。

詳細功能描述

1. D-CAP3 控制模式
   • 自適應導通時間架構，內置紋波生成網絡，支持全陶瓷輸出電容，無需外部補償。
   • 通過內部采樣保持電路提升輸出電壓精度，減少負載調整率。
2. 頻率與模式控制
   • 開關頻率由 PMBus 或 RF 引腳設置，輕載時自動切換至脈沖跳躍模式，重載時維持恒定頻率。
3. 保護機制
   • 過流保護通過 TRIP 引腳電阻設置，利用 MOSFET 導通電阻檢測電流并溫度補償。
   • 欠壓鎖定監控 VDD 電壓，熱關斷為非鎖存式，溫度降低后自動重啟。

規格參數

1. 絕對最大額定值
   • 輸入電壓 VIN：-0.3V25V，SW 引腳瞬態電壓 - 5V27V（<10ns）。
   • 結溫：-40°C150°C，存儲溫度：-55°C150°C，ESD 評級：HBM±2500V，CDM±1500V。
2. 熱特性
   • 結到環境熱阻（RθJA）：37.5°C/W，結到板熱阻（RθJB）：18.1°C/W。
3. 效率
   • 輸入 12V，輸出 1.2V/8A 時效率約 90.3%，輕載（4A）時效率 91.2%。
