在工業自動化、機器視覺、智能檢測等領域，工業鏡頭作為工業相機的“眼睛”起著重要作用，選擇合適的鏡頭才能讓成像更精準、高效。那么如何進行工業鏡頭的選型呢？下面我們一起來看下選型要點吧。

1選型前的準備

在選擇工業鏡頭時，首先需要明確相機的相關參數。

01 傳感器尺寸

需要根據相機芯片的大小來確定鏡頭的靶面大小，鏡頭成像需完全覆蓋相機傳感器，否則會出現“黑邊”或邊緣畸變。選型時牢記：?鏡頭靶面 ≥ 相機傳感器尺寸?。

02 像元尺寸

確定鏡頭的分辨率是否合適。鏡頭的分辨率指鏡頭每毫米能分辨出的黑白相間的線對數，單位是lp/mm（每毫米線對數）。

鏡頭的分辨率需與相機的像元大小適配。公式參考：?鏡頭分辨率（lp/mm）= 1000/(2×像元尺寸μm)?。

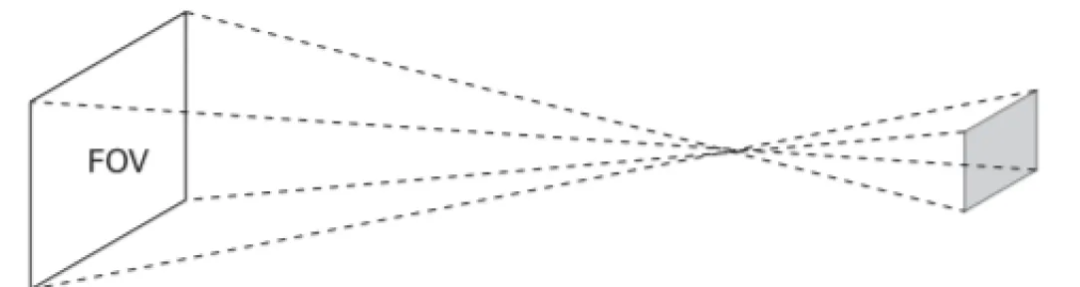

03 視場與工作距離

確定鏡頭的焦距大小或者光學放大倍率。

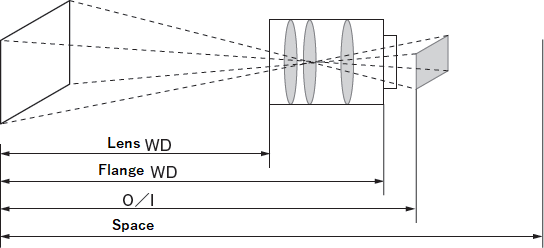

工作距離（WD）就是鏡頭到工件面的距離。

工作距離和視場大小由焦距和CCD大小來決定。在不使用近攝環的情況下，可套用以下公式。

工作距離:視場=焦距:CCD大小

例1:假設焦距為16mm,CCD大小為3.6mm,則工作距離應為200mm,這樣才能使視場等于45mm。

04 光圈與景深

光圈：光圈數又稱為光圈F值，用來衡量鏡頭光圈的大小，是鏡頭焦距與鏡頭孔徑（入瞳直徑）之比。它描述的是閉合值而不是打開值。光圈數F值越小，光圈也就光的越小，即打開的越大，進入系統的光線越多，圖像越亮。

景深：即DOF（Depth Of Field），指在感光芯片上能獲得清晰成像的物距范圍。

大光圈（f值小）?：進光量多，適合弱光環境，但景深短；

小光圈（f值大）?：景深長，適合檢測高度差大的物體。

2選型步驟
01 確定拍攝物及應用

檢測目標物、精度、速度、環境。

檢測目標特性?：記錄物體的尺寸、形狀、材質（如反光金屬或透明玻璃）及表面紋理（光滑/粗糙），這將直接影響分辨率、畸變控制等參數選擇。

精度要求?：根據最小檢測缺陷尺寸（如電子元件0.01mm缺陷）計算所需分辨率。（公式：?分辨率（像素）= 視野范圍（mm） / 檢測精度（mm/像素）?）。

環境限制?：評估溫度范圍、振動強度，選擇對應工業設計的鏡頭。

02 鏡頭選擇

確定光學放大倍率

光學放大倍率是一個值，表示您想要成像的工件的視野應被捕獲到相機中的多少倍。

光學放大倍率 = 相機 (V) 或 (H) / 視場 (V) 或 (H)

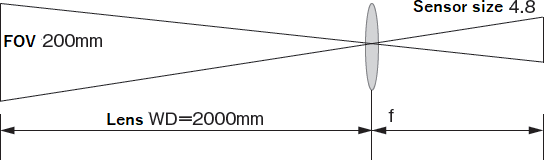

確定鏡頭焦距

f = WD x 光學放大倍數（元件尺寸（V 或 H）/ 視場（V 或 H））

f = 2000mm * 光學放大倍率（= 元件尺寸 (4.8mm) / 視野 (200mm)）

f=48mm

縮小條件范圍

接下來根據設備空間、相機安裝距離、鏡頭工作距離等縮小條件。

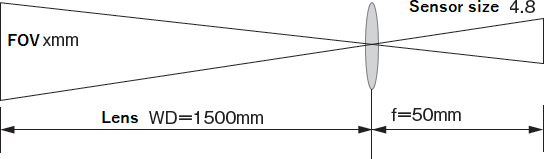

從焦距確定成像范圍

視場（V 或 H）= WD x 元件尺寸（V 或 H）/f（焦距）

f = WD x 光學放大倍數（元件尺寸（V 或 H）/ 視場（V 或 H））

視場=1500*4.8/50=144mm
*請將此近似公式僅用作指導。
特別是近距離（WD 300mm以下）成像時，計算值可能會出現較大偏差。

根據這些公式，當到被攝體的距離（WD）相同時，焦距（f）越小，視野（廣角鏡頭）越寬，焦距（f）越大），視野越窄。

另外，拍攝相同尺寸的物體時，焦距（f）越小，WD越短，焦距（f）越大，WD（長焦鏡頭）越長。

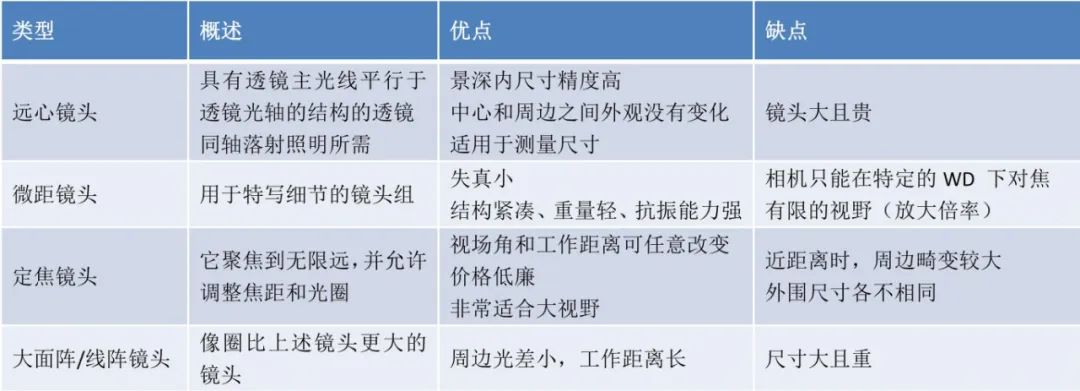

確定合適的鏡頭類型

根據上述步驟，將鏡頭范圍縮小到一定程度。接下來，我們來看看有哪些類型的鏡頭可供選擇。

其他

接口類型：優先選擇C/CS等標準接口，能夠匹配相機的，非標接口需評估轉接環對成像穩定性的影響。

經濟：根據預算，選擇品牌，再篩選型號。
