Modbus TCP轉Profibus DP網關與JF - 600MT 稱重變送器輕松實現數據互換

在工業自動化領域，不同設備之間的通信與數據交互至關重要。Modbus TCP轉Profibus DP網關作為連接不同協議設備的關鍵橋梁，發揮著不可或缺的作用。本文將以JF - 600MT稱重變送器與300plc的通訊為例，深入探討這一網關的應用。

Modbus TCP和Profibus DP是工業中常見的兩種通訊協議，各有其特點與應用場景。Modbus TCP基于以太網，具有傳輸速度快、易于實現遠程監控等優勢。而Profibus DP則在工業現場總線領域有著廣泛應用，尤其在分布式控制系統中表現出色。然而，當需要將采用不同協議的設備進行連接時，就需要用到相應的轉換網關。

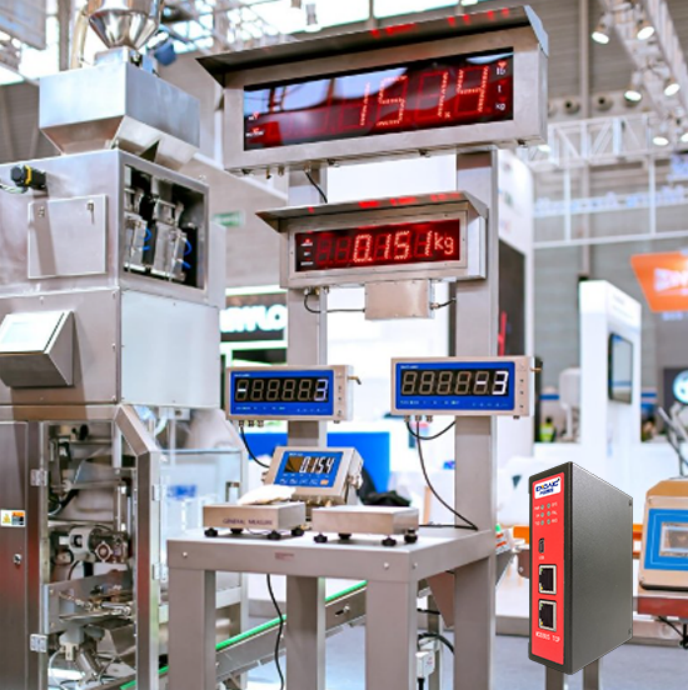

JF - 600MT稱重變送器，作為一種高精度的稱重設備，通過Modbus TCP協議進行數據傳輸。它能夠準確地采集重量數據，并將這些數據以符合Modbus TCP規范的格式發送出去。而300plc作為工業控制的核心設備，通常采用Profibus DP協議與其他設備進行通訊。為了實現JF - 600MT稱重變送器與300plc之間的數據交互，Modbus TCP轉Profibus DP網關應運而生。

該網關的工作原理并不復雜。它一端連接到JF - 600MT稱重變送器所在的網絡，接收來自稱重變送器的數據。由于稱重變送器遵循Modbus TCP協議，網關能夠準確解析這些數據。另一端，網關將解析后的數據轉換為Profibus DP協議所能理解的格式，然后通過Profibus DP網絡傳輸給300plc。反之，當300plc向稱重變送器發送控制指令或查詢請求時，網關也會將Profibus DP協議的指令轉換為Modbus TCP協議，確保指令能夠正確到達稱重變送器。

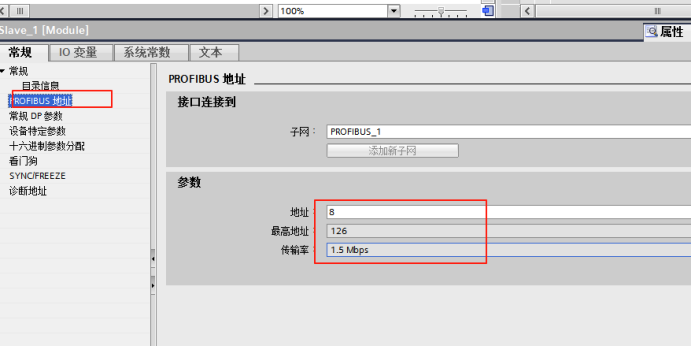

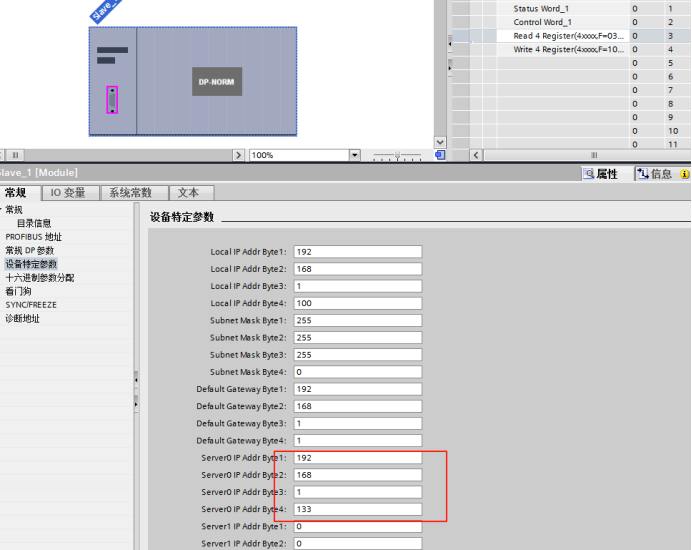

在實際應用中，配置Modbus TCP轉Profibus DP網關需要一定的技術知識和操作步驟。首先，需要對網關進行正確的物理連接，確保其與稱重變送器和300plc的網絡連接穩定可靠。這包括網線的連接、端口的配置等。接著，在網關的配置軟件中，需要設置相關的參數，如Modbus TCP的IP地址、

以及Profibus DP的站號、波特率等。這些參數的設置必須與相應設備的參數相匹配，否則無法實現正常的通訊。

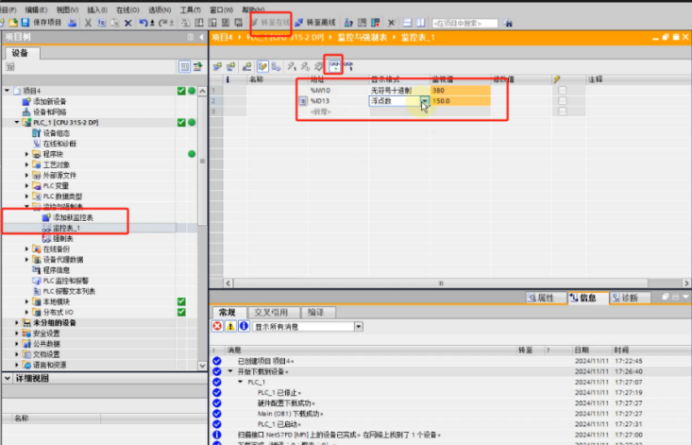

當配置完成后，還需要進行通訊測試。通過向稱重變送器發送查詢命令，觀察300plc是否能夠正確接收到重量數據；同時，從300plc向稱重變送器發送控制指令，檢查稱重變送器是否能夠正確響應。

Modbus TCP轉Profibus DP網關在連接JF - 600MT稱重變送器與300plc的通訊中，解決了不同協議設備之間的兼容性問題，實現了數據的無縫傳輸。這種網關的應用，不僅提高了工業自動化系統的穩定性和可靠性，還為設備的集成和擴展提供了便利。隨著工業4.0的不斷發展，相信這類網關將在更多的工業場景中發揮重要作用，推動工業生產向智能化、自動化方向邁進。
