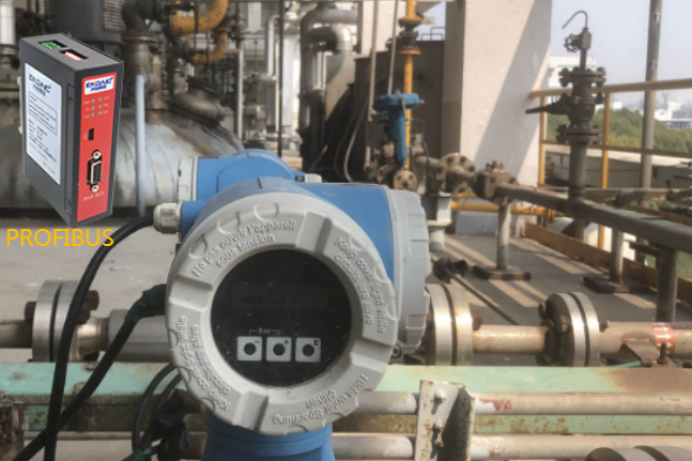

Profibus DP主站轉Modbus TCP網關接E+H流量計通訊案例

在現代工業自動化領域，設備間的通信是確保生產過程順利進行的關鍵。Profibus DP（Process Field Bus）和Modbus TCP（Transmission Control Protocol）都是廣泛應用于工業通信的兩大協議。本文將詳細探討如何實現Profibus DP主站轉Modbus TCP網關與Endress+Hauser（E+H）流量計之間的通訊，并介紹其背后的技術原理和應用價值。

Profibus DP與Modbus TCP簡介

Profibus DP是一種高速、實時性強的現場總線系統，廣泛用于工業自動化中PLC與各種傳感器、執行器之間進行數據交換。它支持主從結構的通訊模式，主站控制整個網絡的通訊調度，而從站則響應主站的請求。

Modbus TCP是基于TCP/IP協議的Modbus協議擴展，適用于工業以太網環境中。它繼承了傳統Modbus協議的簡單易用特點，同時利用了以太網的高速率和廣泛覆蓋范圍，使其在工業自動化中的應用更加靈活和高效。

E+H流量計的特點

Endress+Hauser（E+H）是一家知名的全球過程測量和控制技術領導者，其流量計產品具有精度高、穩定性好等特點，廣泛應用于化工、食品飲料、水處理等多個行業。E+H流量計通常支持多種通訊協議，包括Modbus TCP，這為與其他設備進行集成提供了方便。

實現Profibus DP主站轉Modbus TCP網關的必要性

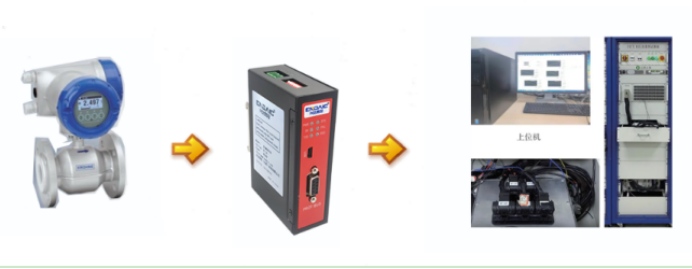

在某些工業應用場景中，現有的設備可能使用不同的通訊協議，例如Profibus DP和Modbus TCP。為了實現不同協議設備之間的互聯互通，需要使用協議轉換網關。具體來說，Profibus DP主站轉Modbus TCP網關能夠將Profibus DP主站的命令轉換為Modbus TCP協議，從而與支持Modbus TCP的設備（如E+H流量計）進行通訊。

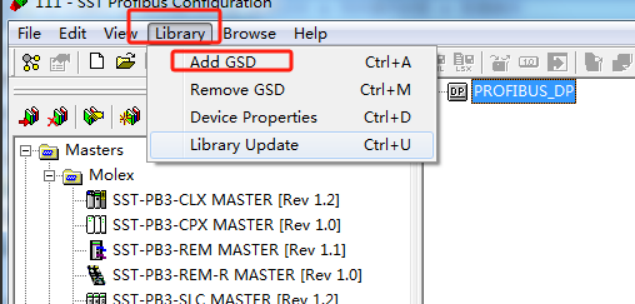

接下來需要用E+H流量計的GSD描述文件進行與Profibus DP主站轉Modbus TCP網關進行組態

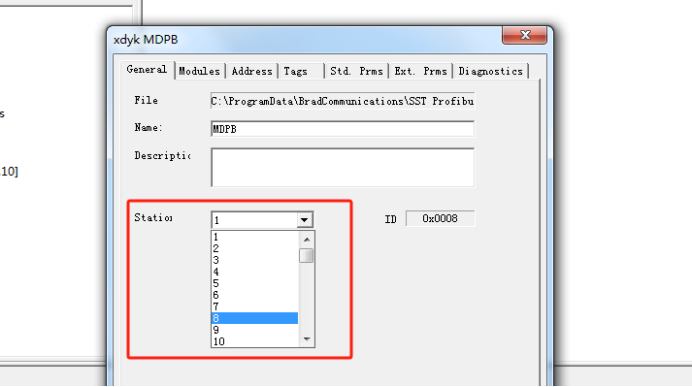

設置profibus地址

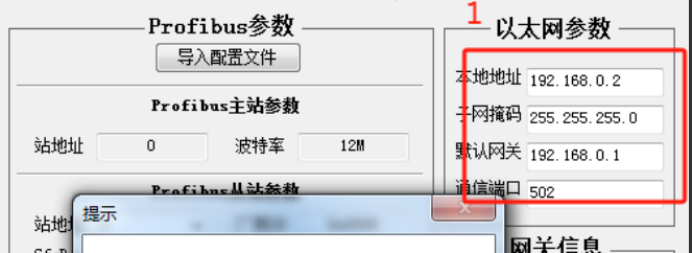

設置主站波特率，和modbus參數

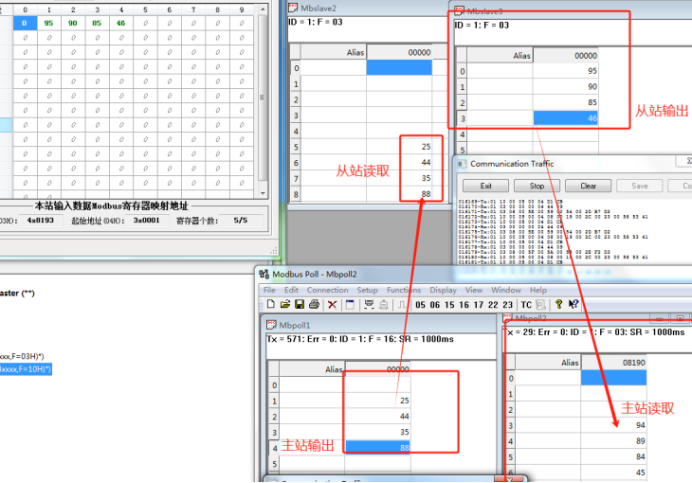

最后用modbus poll測試軟件來讀取從站發送的數據和對從站發送控制命令

Profibus DP主站轉Modbus TCP網關與E+H流量計之間的通訊是一個既實用又高效的解決方案。它不僅解決了不同協議設備之間的互操作問題，還為工業自動化系統的升級和擴展提供了更多可能性。隨著工業4.0時代的到來，這類跨協議通信技術的應用將會越來越廣泛，值得廣大工程師和企業深入探索和實踐。
