Profibus DP主站轉Modbus RTU/TCP如何把E+H流量計接入到modbus

在現代工業自動化系統中，流量計作為重要的測量?jī)x表，其數據的準確性和實時性對于生產過程的控制和優化至關重要。E+H流量計憑借其高精度、高可靠性的特點，廣泛應用于各個行業。然而，在實際的工業環境中，不同的設備可能采用不同的通訊協議，這就需要一種能夠?qū)崿F(xiàn)不同協議之間轉換的設備來確保數據的順暢傳輸。本文將詳細介紹E+H流量計與Profibus DP主站轉Modbus RTU/TCP網關通訊的相關知識。

為了實現E+H流量計與Profibus DP主站之間的通信，需要使用興達易控Profibus DP主站轉Modbus RTU/TCP（XD-MDPBM20）網關設備。該網關設備主要完成以下功能：

協議轉換：將E+H流量計輸出的信號（通常是模擬量或脈沖量）轉換為標準的Modbus RTU/TCP信號；

數據傳輸：通過Profibus DP網絡將Modbus RTU/TCP信號傳輸給Profibus DP主站；

數據處理：對接收的信號進行解碼、校驗和解析，確保數據的準確性和完整性。

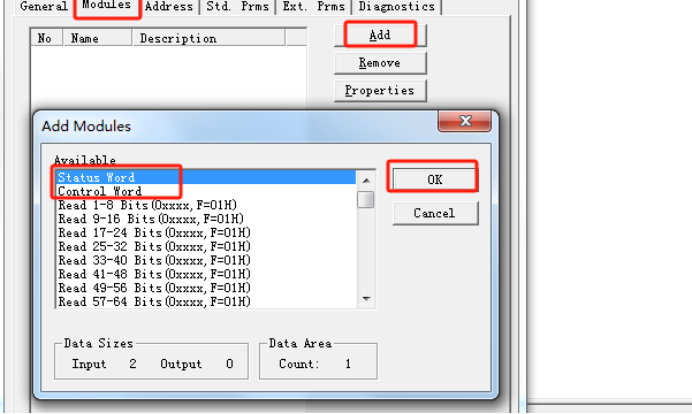

接下來介紹由ProfibusDP主站轉ModbusRTU/TCP通過prfibus從站gsd描述文件在ProfibusDP主站網關參數配置

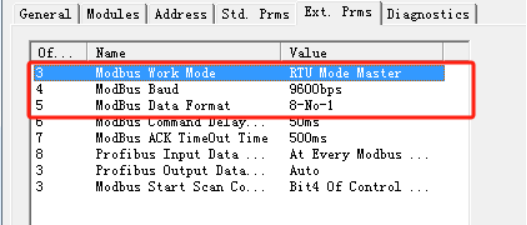

profibus站地址，modbus參數

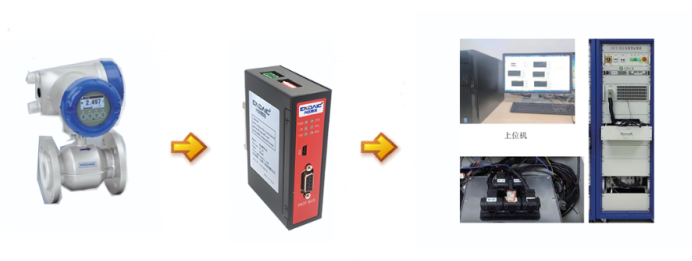

拓展拓如下

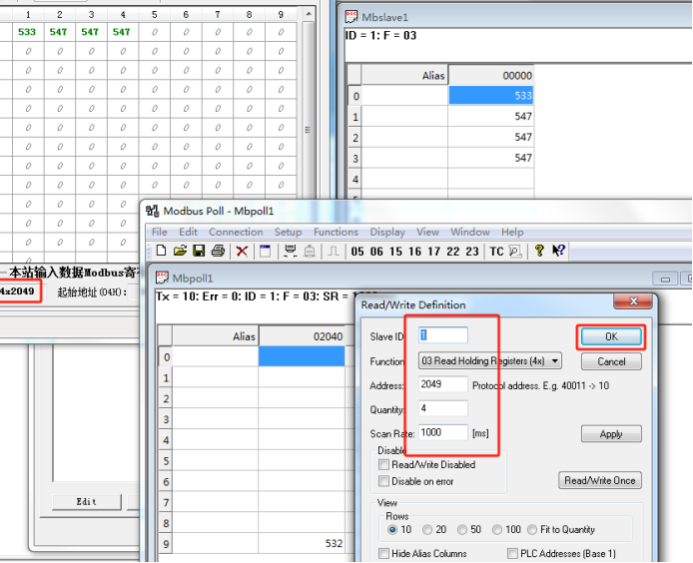

最后用modbus poll測試軟件來讀取profibus從站發送的數據并對其進行控制操作

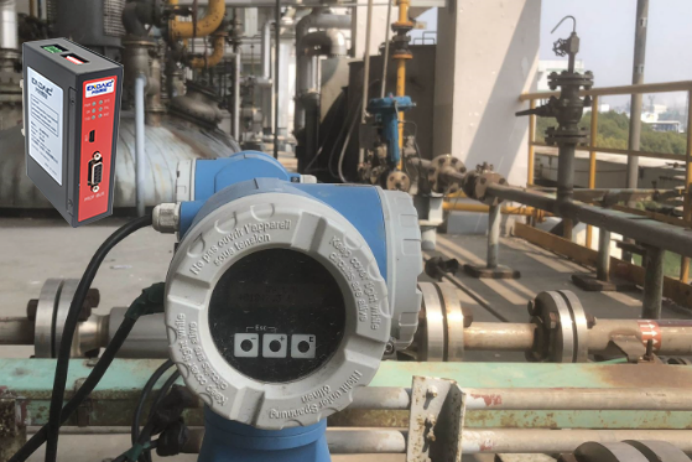

E+H流量計與Profibus DP主站轉Modbus RTU/TCP網關通訊方案應用場景：

化工行業：在化工生產過程中，需要對原料、產品的流量進行實時監測和控制。通過該通訊方案，可以將E+H流量計的數據實時傳輸給控制系統，實現對生產過程的精確控制；
