Profibus DP主站轉Profinet網關接E+H流量計與西門子plc通訊

在現代工業自動化控制系統中，Profibus DP和Profinet作為兩種常見的通訊協議，各自扮演著重要的角色。然而，隨著技術的發展和應用場景的變化，有時需要將基于Profibus DP的主站轉換為Profinet網關，以便與E+H流量計以及西門子1200 PLC進行通訊。本文將詳細介紹這一過程及其相關技術細節。

Profibus DP（Process Field Bus）是一種廣泛用于工業自動化領域的現場總線標準，它支持高速數據傳輸和多種設備類型之間的通信。然而，隨著工業以太網技術的興起，Profinet逐漸成為一種更加靈活、高效的解決方案。Profinet不僅能夠提供更高的傳輸速率，還支持更廣泛的網絡拓?fù)浣Y(jié)構，從而為工業通信提供了更多可能性。

在某些情況下，現有的Profibus DP系統可能需要升級或改造以適應新的應用需求。這時，將Profibus DP主站轉換為Profinet網關就顯得尤為重要。通過這種方式，原有的Profibus DP設備可以無縫接入到基于Profinet的網絡環境中，從而實現與其他新型設備的互操作性。

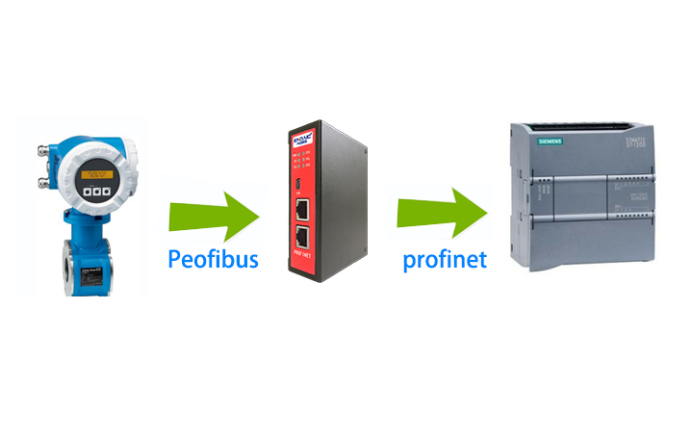

具體來說，要實現從Profibus DP到Profinet的轉換，首先需要一個專門的轉換器或網關設備。這種設備通常具備兩個接口：一個用于連接Profibus DP網絡，另一個則用于接入Profinet網絡。當數據從一個網絡傳輸?shù)搅硪粋€(gè)網絡時，網關會對數據進行必要的格式轉換和地址映射，以確保信息能夠準確無誤地傳遞。

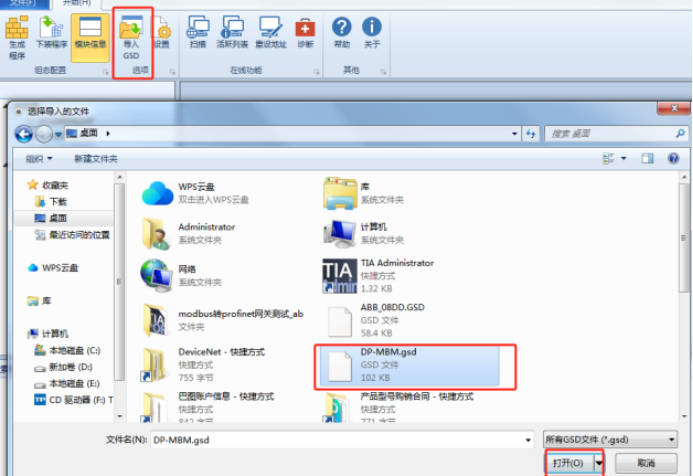

接下來根據E+H流量計的GSD描述文件來配置相關參數

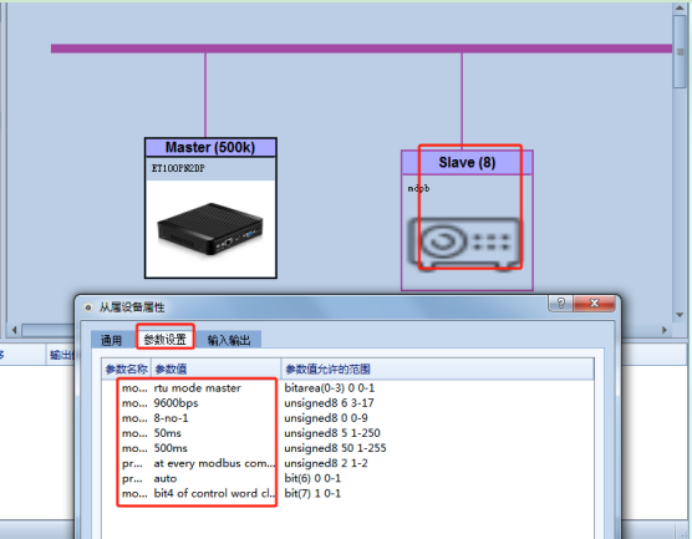

添加主從站到組態界面

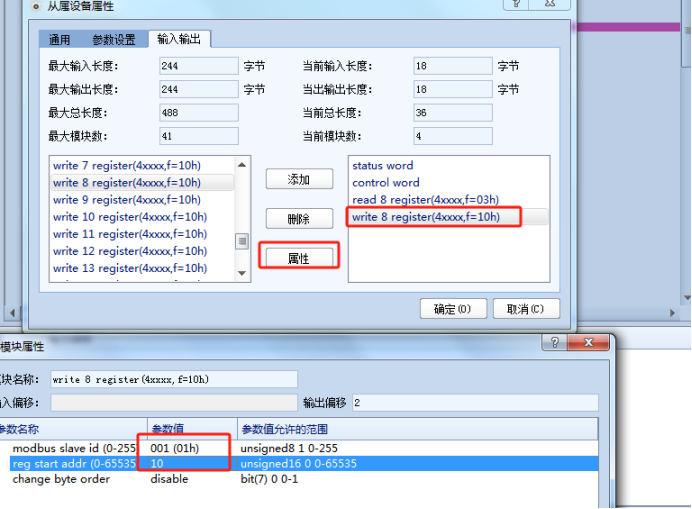

添加輸入輸出指令進行數據映射

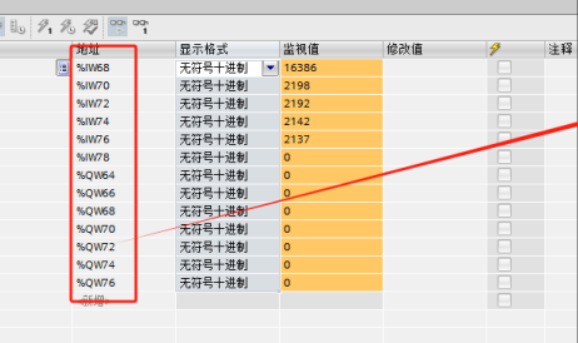

最后在1200plc監控讀寫數據

將Profibus DP主站轉換為Profinet網關是一項非常有價值的技術改進措施。它不僅使得傳統控制系統能夠更好地融入現代工業生產環境之中，也為企業的長遠發展奠定了堅實的基礎。隨著信息技術的不斷進步，相信未來會有更多類似的創新應用出現，進一步推動整個行業的數字化轉型進程。
