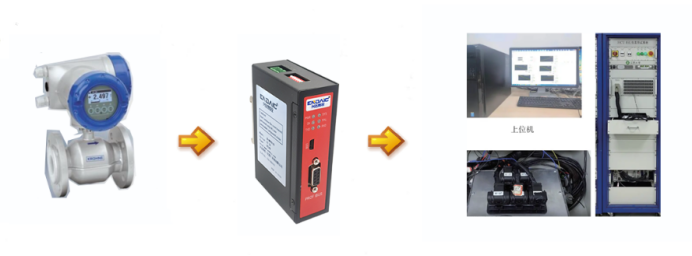

E+H流量計與Profibus DP主站轉Modbus RTU/TCP網關通訊

隨著工業自動化的不斷發展，各種不同品牌、型號的設備需要進行數據交互和通信。在實際應用中，E+H流量計作為一種常用的流量測量設備，常常需要與其他設備進行連接和通信。而Profibus DP是一種廣泛應用于工業自動化領域的現場總線協議，Modbus則是一種常見的串行通信協議。為了實現E+H流量計與Profibus DP主站之間的通信，并轉換為Modbus RTU/TCP格式，我們可以借助專業的網關設備來完成這一任務。

Profibus DP（Process Field Bus）是一種高速的現場總線標準，用于連接工業自動化系統中的各個設備，實現實時數據傳輸。它支持分布式控制系統，具有高可靠性和抗干擾能力。而Modbus則是一種簡單、靈活的串行通信協議，廣泛應用于傳感器、執行器等設備的通信。

在實際應用中，我們可以選擇適合自己需求的網關設備。例如，興達易控XD-MDPBM20網關都是常見的選擇。網關設備在Profibus總線側實現主站功能，在Modbus串口側實現從站功能。它們可以將Profibus DP協議的設備接入到Modbus網絡中，實現數據的采集和控制。此外，通過增加DP/PA耦合器，還可以將Profibus PA從站接入Modbus網絡，進一步擴大了應用范圍。

首先需要把E+H流量計的GSD描述文件加載到網關組態軟件上面進行參數配置

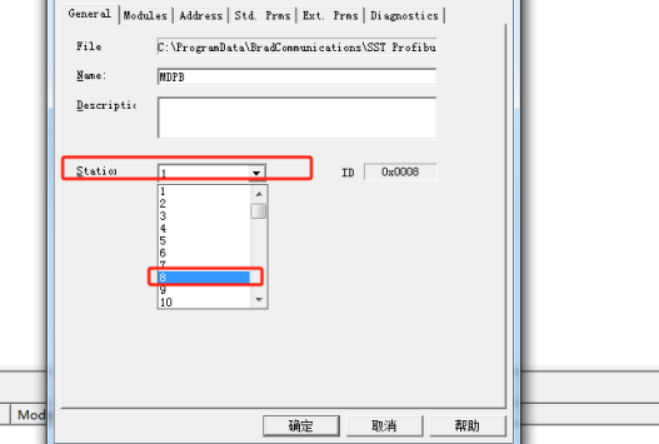

profibus站地址，

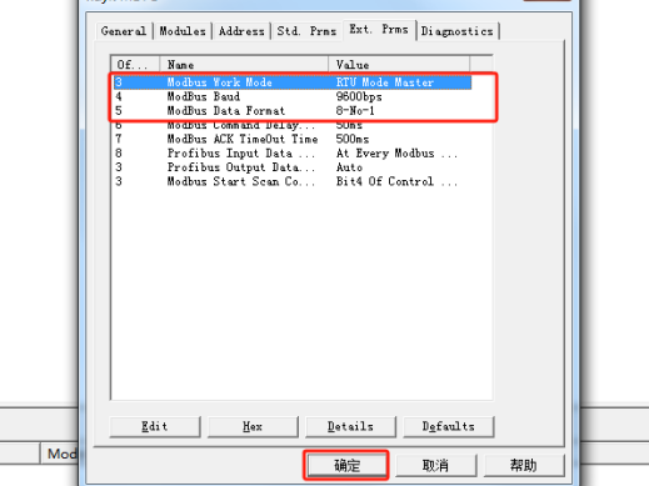

modbus參數，

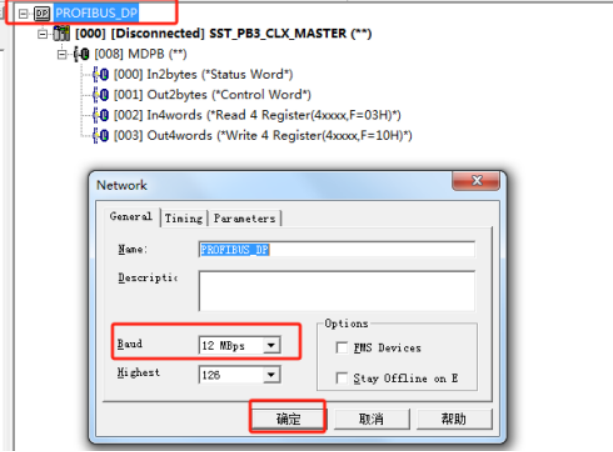

profibus主站波特率

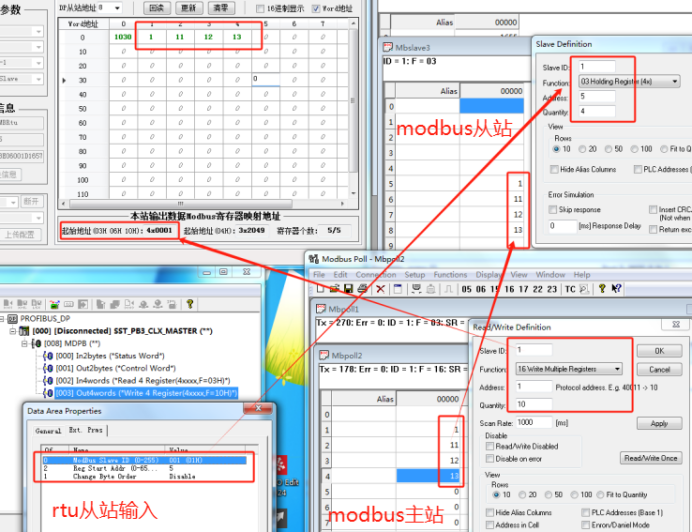

最后用modbus poll測試軟件進行對數據的監控和映射關系的說明

通過使用XD-MDPBM20網關設備，我們可以實現E+H流量計與Profibus DP主站之間的通信，并將其轉換為Modbus RTU/TCP格式。這為我們提供了一種簡便、高效的解決方案，滿足了不同設備之間通信的需求，推動了工業自動化的發展。
