Analog Devices MAX22519數字隔離器是一款雙通道數字電流隔離器，集成了現場側電源。當現場側的電源需求較小時，這種方案將不再需要使用外部隔離電源。現場側電源由邏輯側通過集成的隔離式直流-直流轉換器供電。該數字隔離器可提供推挽或開漏輸出，輸出默認狀態為邏輯高阻抗或高阻抗。Analog Devices MAX22519具有集成隔離式現場側電源、集成電流數字隔離、集成浪涌和外部短路保護等特性。此數字隔離器具有24VAC 短路保護、緊湊的8引腳寬體SOIC封裝（5.5mm爬電距離）以及3.5kVRMS 隔離電壓，持續60s (V ISO )。該隔離器非常適合用于工業物聯網、工業網絡系統、樓宇自動化和醫療設備。

特性

• 尺寸小，可靠保護
  • 集成了隔離式現場側電源
  • 集成電流數字隔離
  • 通過外部串聯電阻器實現集成浪涌和短路保護
• 緊湊型8引腳寬體SOIC封裝（5.5mm爬電距離）
• 通過外部串聯電阻器實現集成浪涌和短路保護
  • 24VAC 短路保護
  • ±1 kV線對地和±2 kV線對線浪涌容差（1.2/50μs波形）

規范

• 工作溫度范圍：-40°C至125°C
• 邏輯側電源：3V至5.5V
• 儲存溫度范圍：-60°C至150°C
• 最高結溫：150°C
• 電源電壓：2.7 V至4 V
• 隔離電壓：3.5kV RMS ，持續60s (V ISO )
• 連續工作電壓 (V IOWM )：445VRMS
• 現場側電源外部負載能力：220μA

應用

• 工業物聯網
• 工業網絡系統
• 樓宇自動化
• 醫療設備

功能圖

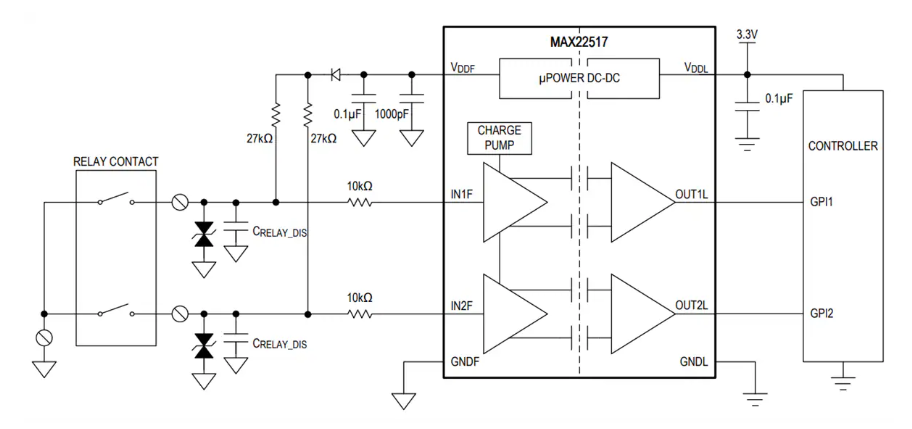

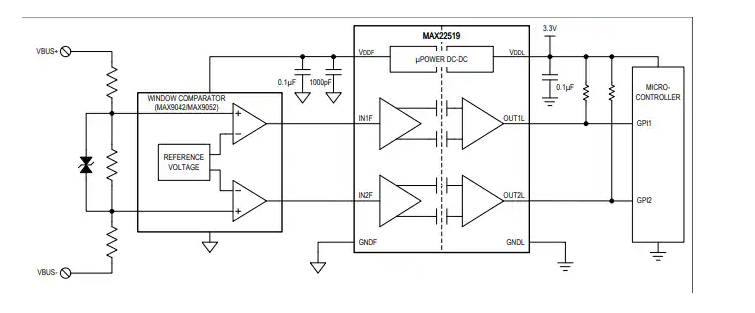

應用電路圖
