Analog Devices MAX22420/1和MAX22820/1雙通道數字隔離器采用Analog Devices的專用工藝技術，是一款增強型超低功耗數字電流隔離器。MAX22420/1采用增強型隔離，耐壓等級為3kVRMS（持續60秒）。與此同時，MAX22820/1采用增強型隔離，耐壓等級為5kV RMS ，持續60秒。所有器件的環境工作溫度范圍為-40°C至+125°C。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX22420，1和MAX22820，1雙通道數字隔離器數據手冊.pdf

Analog Devices MAX22420/1和MAX22820/1雙通道數字隔離器在1Mbps數據速率下的功耗低至每通道0.76mW（1.8V電源），在不同電源域的電路之間傳輸數字信號。 超低功耗可降低系統功耗、提高可靠性并實現緊湊型設計。

MAX22420/1和MAX22820/1采用29ns或70ns（典型值）的毛刺抑制濾波器，具有默認高電平或默認低電平輸出。此外，該器件具有低傳播延遲和低時鐘抖動，可降低系統延遲。該器件適合用作電平轉換器，每側有獨立的1.71V至5.5V電源。

MAX22420/MAX22820具有兩個通道，以相同方向傳輸數據。MAX22421/MAX22821的兩個通道以相反方向傳輸數據。

特性

• 超低功耗
  • 直流時每通道11.4μA，VDD = 3.3V
  • 100kbps時每通道15.4μA，VDD = 3.3V
  • 在1Mbps時每通道54.7μA，VDD = 3.3V
• 實現數字信號的增強型電流隔離
  • 8-NSOIC，爬電距離和電氣間隙4mm，可耐受3kVRMS ~~ ，持續60s (VISO)，并持續承受445VRMS (VIOWM)
  • 8-NSOIC，爬電距離和電氣間隙8mm，可耐受5kV RMS ，持續60s (VISO)，并持續承受848VRMS (VIOWM)
  • 耐受GNDA和GNDB之間的±10kV 浪涌，波形為1.2/50μs
  • 高CMTI（200kV/μs，最小值）
• 寬電源電壓范圍：1.71V至5.5V
• 低傳播延遲和低抖動
  • 最大數據速率：高達10Mbps
  • VDD = 3.3V時低傳播延遲為51ns（典型值）
  • 時鐘抖動：RMS 15.4ps（典型值）
• 安全法規認證
  • 通過UL1577認證
  • cUL測試符合CSA Bulletin 5A標準
  • VDE 0884-11增強絕緣（進行中）
  • IECEx和ATEX本質安全（IS）：Sira 0518 II 1G Ex ia IIC Ga（進行中）

應用

• 4mA至20mA環路過程控制
• 電池管理
• 緊湊型微型PLC
• 寄生供電型應用

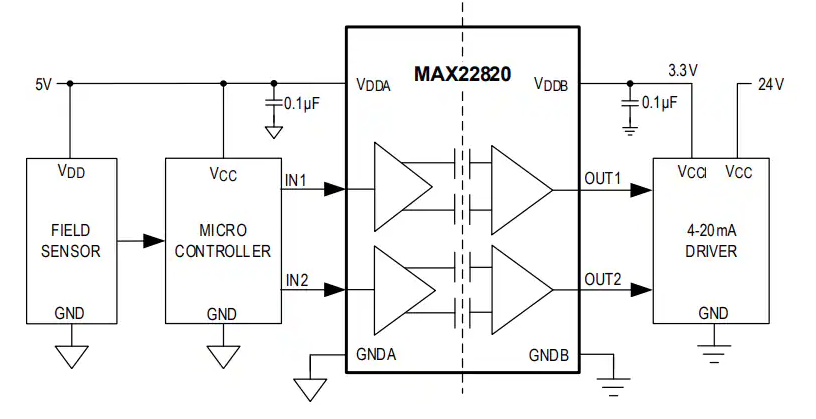

簡化應用圖

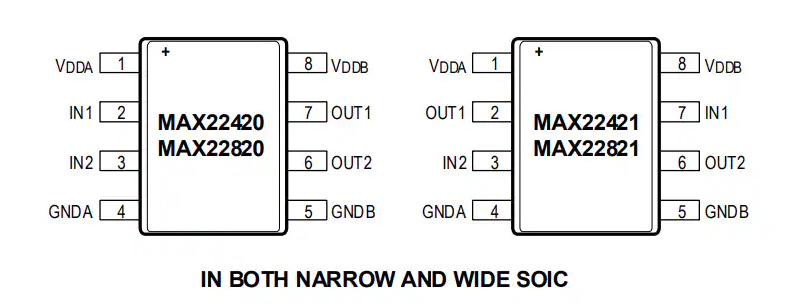

引腳配置

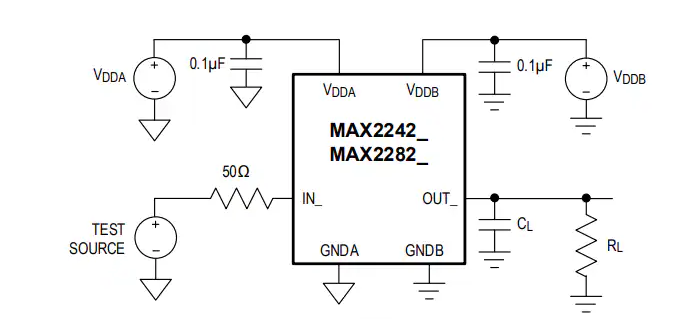

測試電路
