TPS62745 是一款高效率、超低功耗、同步降壓轉換器 針對低功耗無線應用進行了優化。它提供穩定的輸出電壓，消耗 靜態電流僅為 400 nA。該設備由兩節可充電鋰離子電池供電， 鋰初級電池化學成分，如 Li-SOCl2、Li-SO2、Li-MnO2 或 4 至 6 節堿性電池 電池。高達 10 V 的輸入電壓范圍還允許從 USB 端口和薄膜工作 太陽能組件。輸出電壓由 1.8 V 至 3.3 V 之間的四個 VSEL 引腳設置，以實現TPS62745 或 1.3 V 和 2.8 V 用于TPS627451。TPS62745 具有低輸出紋波電壓和低噪聲，具有 小輸出電容器。由引腳 EN_VIN_SW 控制的內部輸入電壓開關將 引腳 VIN_SW 的電源電壓。該開關旨在用于外部分壓器， 縮小外部 ADC 的輸入電壓。當 電源電壓低于欠壓鎖定閾值。TPS62745 有小號 12 引腳 3 mm × 2 mm WSON 封裝。
*附件：tps627451.pdf

特性

• 輸入電壓范圍 V在從 3.3 V 到 10 V
• 典型 400 nA 靜態電流
• 負載電流 >15 μA 時效率高達 90%
• 高達 300 mA 的輸出電流
• RF 友好型 DCS-Control?
• 低輸出紋波電壓
• 16 個可選輸出電壓
  • 1.8 V 至 3.3 V （TPS62745）
  • 1.3 V 至 2.8 V （TPS627451）
• 集成輸入電壓開關
• VOUT 集成放電功能
• 開漏電源良好輸出
• 采用微型 3.3 μH 或 4.7 μH 電感器工作
• 小型 3 mm × 2 mm WSON 封裝

參數

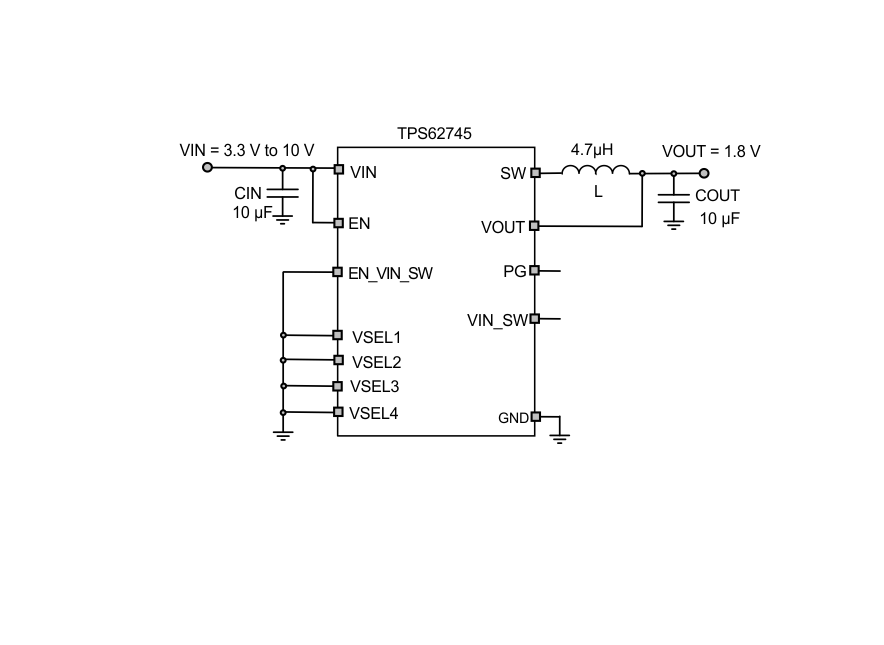

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：TPS627451
• ?類型?：超低靜態電流（400nA）雙電池降壓轉換器

2. 主要特性

• ?輸入電壓范圍?：3.3V至10V
• ?輸出電壓范圍?：1.3V至2.8V（100mV步長）
• ?最大輸出電流?：300mA
• ?高效率?：負載電流>15μA時可達90%
• ?低輸出紋波電壓?
• ?小尺寸封裝?：3mm x 2mm WSON
• ?集成功能?：輸入電壓開關、放電功能、電源良好輸出

3. 應用場景

• ?低功耗無線應用?：如Bluetooth? Low Energy、RF4CE、Zigbee
• ?工業計量設備?
• ?能量收集系統?

4. 關鍵功能

• ? DCS-Control? ?：結合滯環和電壓模式控制的優點，實現優異的AC負載調節和瞬態響應
• ?輸出電壓選擇?：通過VSEL1-4引腳選擇，無需外部電阻分壓器
• ?輸入電壓開關?：EN_VIN_SW引腳控制，用于連接外部ADC監測
• ?電源良好輸出?：開漏輸出，用于指示輸出電壓狀態
• ?超低靜態電流?：典型值為400nA

5. 設計指南

• ?輸出電壓選擇?：根據VSEL1-4引腳的邏輯電平設置輸出電壓
• ?輸出濾波器設計?：選擇合適的電感和電容組合，以滿足穩定性和紋波要求
• ?電感選擇?：考慮電感值、DC電阻和飽和電流
• ?電容選擇?：推薦使用低ESR的陶瓷電容

6. 性能特性

• ?高效率?：在寬負載范圍內保持高效率
• ?快速瞬態響應?：支持動態負載變化
• ?低輸出紋波和噪聲?
• ?RF友好?：適合與RF電路一起使用

7. 封裝與訂購信息

• ?封裝類型?：12引腳3mm x 2mm WSON
• ?多種訂購選項?：包括不同卷帶和包裝選項

8. 支持文檔與工具

• ?技術文檔?：數據手冊、應用指南
• ?設計工具?：推薦使用TI的設計工具進行電路設計和仿真
• ?社區資源?：TI E2E?在線社區提供技術支持和問題解答

9. 注意事項

• ?布局建議?：遵循推薦的PCB布局指南，以減少噪聲和干擾
• ?元件選擇?：確保所選元件符合規格要求，以保證系統性能
• ?熱管理?：雖然設備具有低熱耗散，但在高負載條件下仍需注意散熱
