LV14540 是一款 40V、5A 降壓穩壓器，集成了高側 MOSFET。該器件具有 4V 至 40V 的寬輸入范圍，專為從工業到汽車的各種應用而設計，用于非穩壓電源的電源調節。寬可調開關頻率范圍允許優化效率或外部元件尺寸。內部環路補償意味著用戶無需承擔繁瑣的環路補償設計任務。內部環路補償還最大限度地減少了器件的外部元件。一個精準的使能輸入可簡化穩壓器控制和系統電源排序。該器件還具有內置保護功能，例如逐周期電流限制、熱感應和因功率耗散過大而導致的關斷，以及輸出過壓保護。
*附件：lv14540.pdf

特性

• 4V 至 40V 輸入范圍
• 5A 連續輸出電流
• 100mΩ 高側 MOSFET
• 最小接通時間：100ns
• 電流模式控制
• 200kHz 至 2MHz 的可調開關頻率
• 與外部時鐘的頻率同步
• 內部補償，易于使用
• 支持高占空比作
• 精確使能輸入
• 1μA 關斷電流
• 熱保護、過壓保護和短路保護
• 采用 PowerPAD? 集成電路封裝的 8 引腳 HSOIC

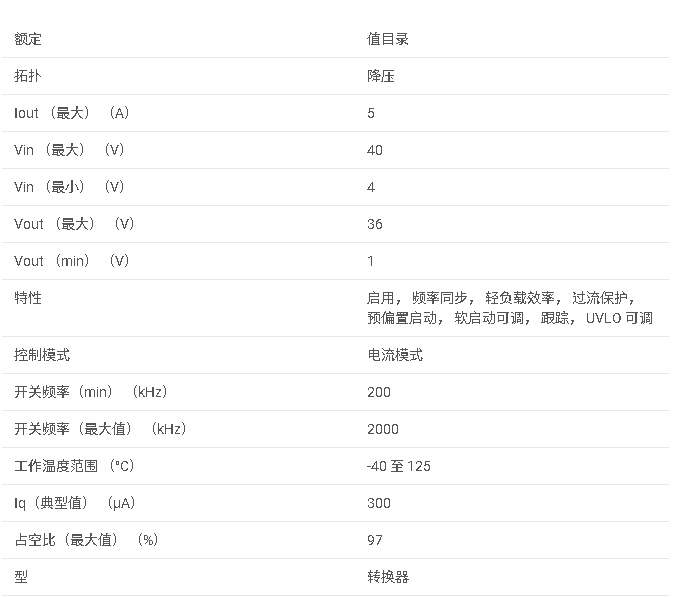

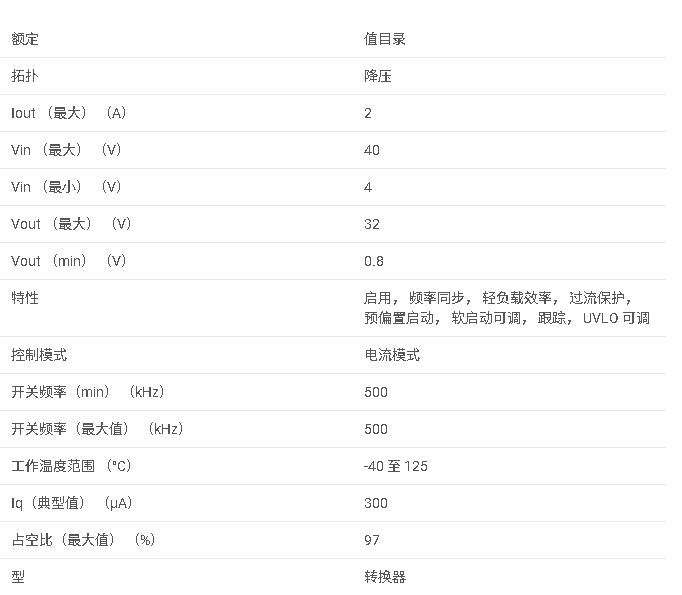

參數

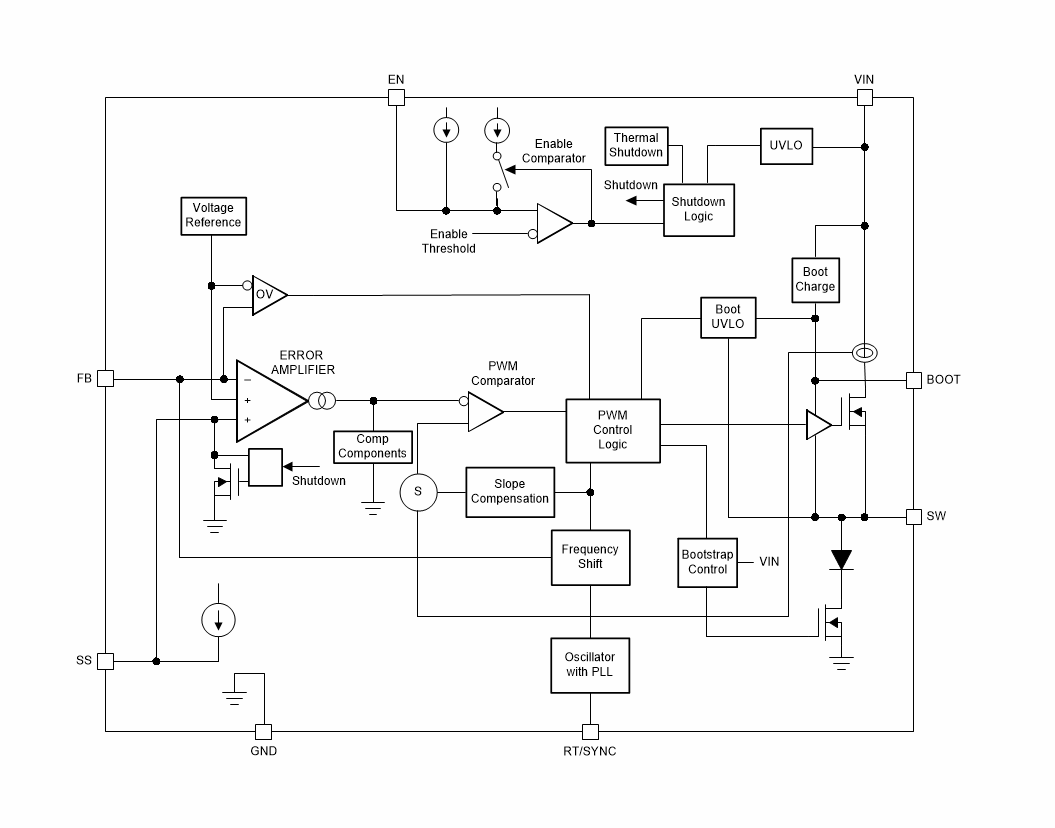

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：LV14540
• ?類型?：40V, 5A, 2MHz 降壓轉換器

2. 主要特性

• ?寬輸入電壓范圍?：4V至40V
• ?高輸出電流?：連續5A
• ?高側MOSFET?：100m?（典型值）
• ?可調開關頻率?：200kHz至2MHz
• ?內部補償?：簡化設計，減少外部元件
• ?高精度使能輸入?
• ?低關機電流?：1μA
• ?保護特性?：過熱保護、過壓保護、短路保護

3. 應用場景

• ?汽車電池調節?
• ?工業電源供應?
• ?電信和數據通信系統?
• ?電池供電系統?

4. 關鍵功能

• ?固定頻率峰值電流模式控制?：提供穩定的輸出電壓調節
• ?脈沖跳躍模式?：輕載時提高效率
• ?低壓降操作?：支持高達97%的占空比
• ?可調輸出電壓?：通過外部電阻分壓器設置
• ?使能和可調欠壓鎖定?：精確控制系統電源開啟和關閉
• ?外部軟啟動?：防止開機時的浪涌電流
• ?同步功能?：可與外部時鐘同步，優化系統時序

5. 設計指南

• ?輸出電壓設置?：使用公式計算反饋電阻值
• ?開關頻率設置?：通過外部電阻RT設置
• ?電感選擇?：根據負載電流和紋波要求選擇合適的電感值
• ?輸出電容選擇?：考慮紋波電壓、瞬態響應和穩定性
• ?布局和接地?：遵循最佳實踐，減少噪聲和干擾

6. 性能特性

• ?高效率?：在寬負載范圍內保持高效率
• ?低輸出紋波?：適合對紋波敏感的應用
• ?快速瞬態響應?：支持快速負載變化
• ?熱保護?：防止過熱損壞

7. 封裝與訂購信息

• ?封裝類型?：8引腳HSOIC帶PowerPAD?
• ?封裝尺寸?：4.89mm × 3.90mm
• ?訂購信息?：提供詳細的訂購信息和包裝選項

8. 支持文檔與工具

• ?技術文檔?：包括數據手冊、應用指南和參考設計
• ?設計工具?：提供TI的Web工具，幫助簡化設計過程
• ?社區資源?：TI E2E?在線社區提供技術支持和問題解答

9. 注意事項

• ?熱設計?：在高功率應用中注意散熱設計
• ?元件選擇?：確保所選元件符合規格要求，以保證系統穩定性
• ?布局考慮?：合理的布局對系統性能至關重要
