數據手冊提供了影響采購決策的關鍵信息，可幫助您為特定應用選擇正確的元件。然而，數據手冊的風格并不統一；它們在形式、信息類型和詳細程度上可能會有很大差異。盡管這些文件通常具有內容詳盡且技術性強的特點，但了解其主要部分可以簡化您的決策過程。以下是一個速成指南，可幫助您高效瀏覽數據手冊，并確定某個元件是否滿足您的項目或產品需求。

元件特性

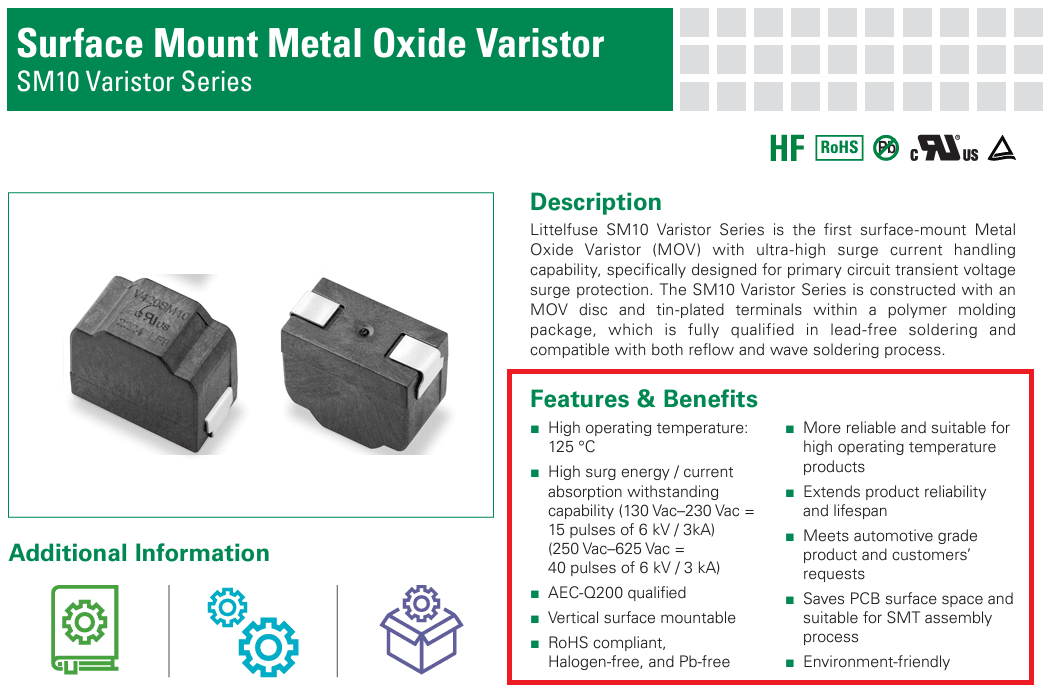

圖：大多數數據手冊首先對元件進行一般性描述，然后列出其主要特性，以幫助您快速了解該元件是否符合您的需求（圖源：Littelfuse）

數據手冊通常以元件的常規描述和“特性”部分開頭。“特性”部分概述了元件的功能，通常重點介紹其主要特性和優勢。例如，對于微控制器來說，可能包括低功耗、高處理速度、多輸入/輸出引腳或內置模數轉換器等特性。

了解這些特性有助于快速評估元件是否具備應用所需的功能。我們需要關注符合項目要求的特性，如工作電壓范圍、功效和性能指標。

應用

除了元件特性外，“應用”部分也是評估元件是否符合您需求的重要參考。在這里，制造商列出了元件的典型應用或使用案例，可幫助您了解元件的常見應用場合，并指導您判斷是否適合您的項目。例如，運算放大器可用于音頻設備、信號處理、儀器或控制系統。

通過將元件的應用與您的項目要求相匹配，您可以快速縮小選擇范圍。這部分還可以讓您深入了解元件在實際應用中的可靠性和性能。

元件編號識別

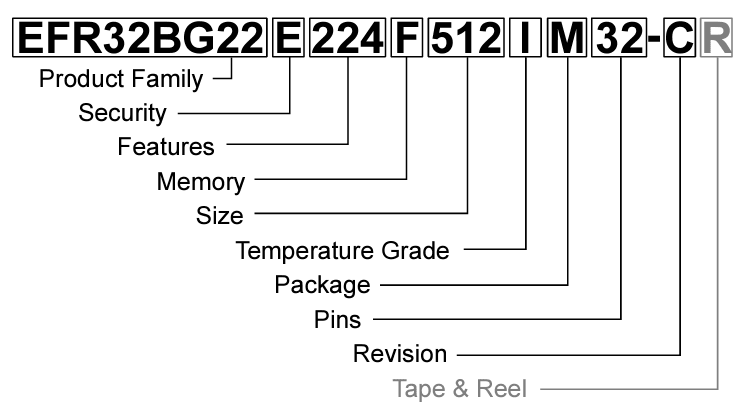

圖：在決定購買哪種元件時，特別是在查看元件組合時，元件編號明細可讓采購人員和設計人員更清晰地了解元件規格（圖源：Silicon Labs）

我們看到元件編號時可能會感到一頭霧水，但它對精準采購卻至關重要。許多數據手冊都包含元件編號識別部分，用于解釋字母數字代碼背后的分配邏輯。了解這些代碼可以幫助您確定元件的準確規格，如封裝類型、額定溫度和公差。

例如，上圖顯示了一個無線SoC系列的元件編號。數據手冊中詳細列出了所有代碼的含義，以便采購人員和設計師使用隨附的代碼查看元件是否符合他們的要求，或者是否需要更改某些規格。

對于某些數據手冊，制造商會提供構建元件編號的信息。雖然這可能需要更多的時間來找到正確的元件，但構建自己的元件編號可以確保元件盡可能多地滿足您的規格要求。

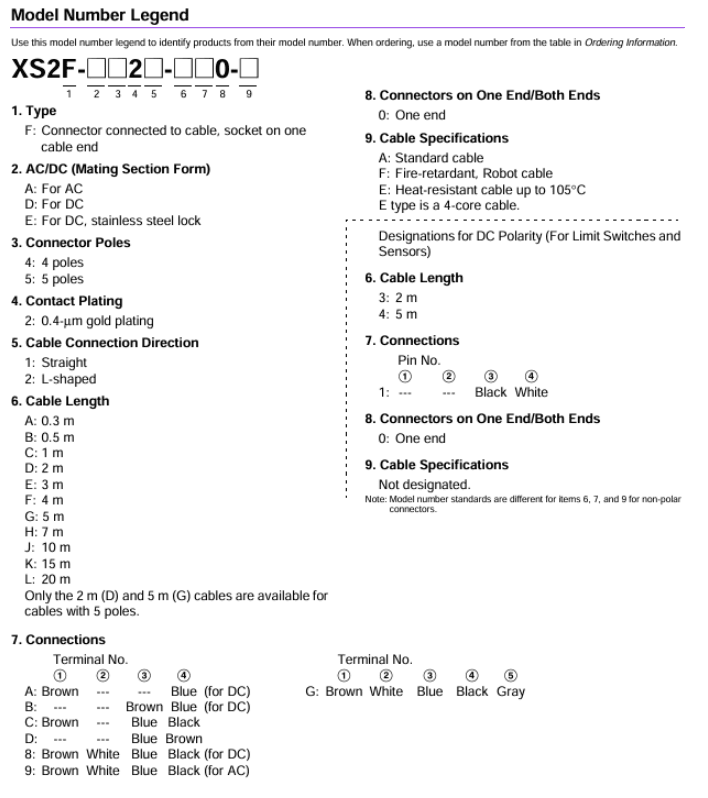

圖：創建或查找正確的元件編號對于提高訂購流程至關重要，因此數據手冊的這些部分成為了寶貴的資源（圖源：Omron）

在大多數情況下，設計人員負責創建元件編號。不過，采購人員必須根據元件編號和項目需求來確定包裝。此外，他們還應該能夠了解元件編號是否可以更改，并且仍然符合所需的規格。掌握元件編號的閱讀方法，可確保您訂購正確的元件型號，從而避免代價高昂的錯誤和延誤。

封裝類型

“封裝類型”部分提供了元件物理形式的詳細信息，包括圖紙和尺寸，這對于確保與設計尺寸和裝配流程的兼容性至關重要。常見的封裝類型包括：

雙列直插封裝（DIP）：易于操作，適合通孔安裝

小外形IC封裝（SOIC）：結構緊湊，適合表面貼裝應用

四側引腳扁平封裝（QFP）：引腳數多，適合高級應用

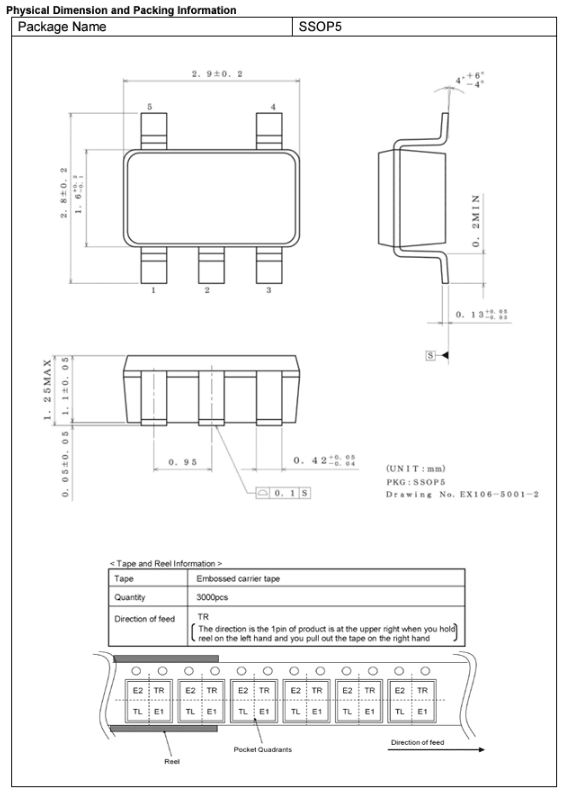

圖：元件封裝類型選擇眾多，在數據手冊中找到封裝信息是成功的關鍵（圖源：ROHM）

封裝類型的選擇不僅會影響組裝過程，還會影響元件的熱性能和可靠性。請確保所選封裝類型與您的生產能力和預期使用環境相匹配。

技術規格與說明

除了元件特性、應用、元件編號和封裝類型部分外，您還會發現許多其他可能不適用于采購員的信息。雖然這些信息可能與您的日常操作無關，但了解它們還是對您有很大的幫助。

電氣特性

這一部分詳細介紹了定義元件性能的技術規格。需要考慮的主要參數包括：

工作電壓：元件正常工作的電壓范圍

電流消耗：元件在不同運行狀態下的電流值

溫度范圍：元件的工作溫度極限

這些特性對于保證元件在特定應用條件下發揮預期性能至關重要。請密切注意極大額定值，以避免對元件造成過大壓力。當元件的技術規格與您的需求不完全匹配時，貿澤電子等代理商會在產品頁面上提供“顯示類似產品”功能，讓您選擇某些屬性并查看符合這些規格的所有元件。

典型性能參數

制造商通常會提供顯示典型性能特征的圖表，如輸出電壓與輸入電壓、功率耗散與環境溫度或效率曲線。這些可視化輔助工具可幫助您了解元件在不同情況下的表現，從而更全面地了解其性能。

引腳配置/功能說明

引腳配置圖顯示元件引腳或引線的布局，并附有功能說明以解釋每個引腳的作用，如電源、地、輸入/輸出和控制信號。這些信息對于將元件正確集成到設計中至關重要。

機械尺寸

數據手冊通常會提供機械尺寸，其中可能包括元件物理尺寸的詳細圖紙。這些信息對于確保元件正確安裝在PCB上和產品外殼內至關重要。

明智的決策

準確解讀數據手冊是電子產品采購人員的一項關鍵技能。通過關注元件的特性、應用、元件編號創建和封裝類型，您可以做出明智的采購決策。有效瀏覽數據手冊中的海量信息可以節省時間，并幫助您為設計找到合適的元件。

盡管數據手冊內容詳盡且技術性強，但通過分解手冊并直接跳轉到相關部分，可以更方便地獲取和管理信息。貿澤電子等代理商還會提供技術支持服務，幫助您解讀數據手冊。
