LV14340 是一款 40V、3.5A 降壓穩壓器，集成了高壓側 MOSFET。該器件具有 4V 至 40V 的寬輸入范圍，專為從工業到汽車的各種應用而設計，用于非穩壓電源的電源調節。寬可調開關頻率范圍允許優化效率或外部元件尺寸。內部環路補償意味著用戶無需承擔繁瑣的環路補償設計任務。此功能還最大限度地減少了設備的外部組件。一個精準的使能輸入可簡化穩壓器控制和系統電源排序。該器件還具有內置保護功能，例如逐周期電流限制、熱感應和因功率耗散過大而關斷，以及輸出過壓保護。

LV14340 采用 8 引腳 HSOIC 封裝，帶有外露焊盤，可實現低熱阻。
*附件：lv14340.pdf

特性

• 4V 至 40V 輸入范圍
• 3.5A 連續輸出電流
• 100mΩ 高側 MOSFET
• 100ns 最小導通時間
• 電流模式控制
• 200kHz 至 2MHz 可調開關頻率
• 與外部時鐘的頻率同步
• 內部補償，易于使用
• 支持高占空比作
• 精確使能輸入
• 1μA 關斷電流
• 熱保護、過壓保護和短路保護
• 采用 PowerPAD? 封裝的 8 引腳 SOIC

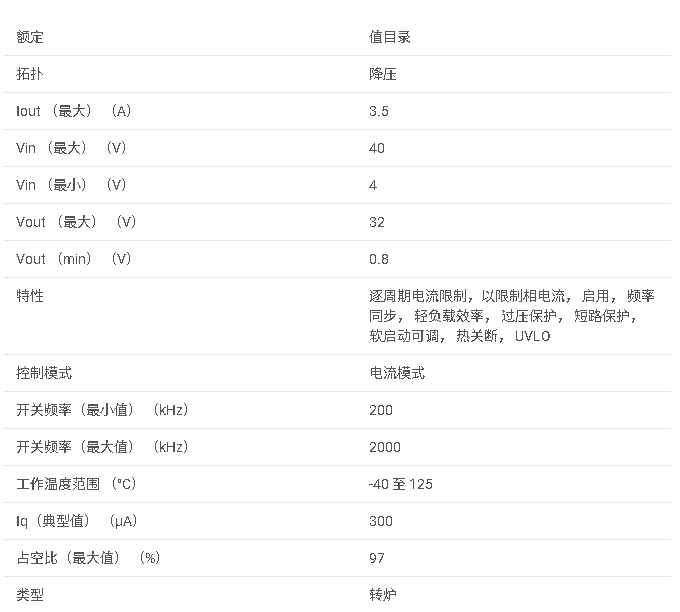

參數

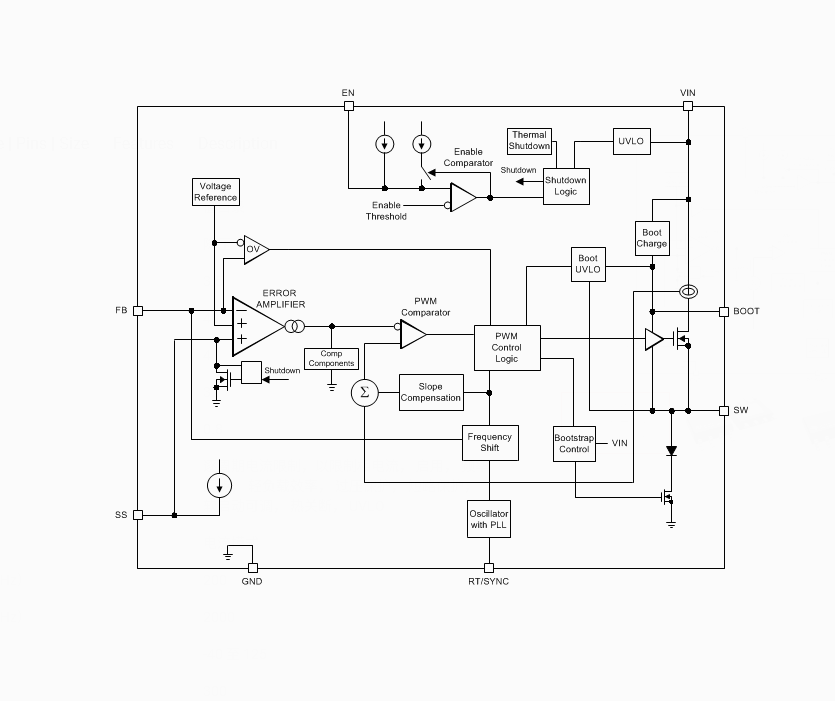

方框圖

1. 基本信息

• ?制造商?：Texas Instruments
• ?型號?：LV14340
• ?類型?：40V, 3.5A, 2MHz 降壓轉換器

2. 主要特性

• ?寬輸入電壓范圍?：4V至40V
• ?連續輸出電流?：3.5A
• ?高側MOSFET?：100m?（典型值）
• ?可調開關頻率?：200kHz至2MHz
• ?內部補償?：簡化電路設計
• ?高精度使能輸入?
• ?低關機電流?：1μA
• ?多種保護特性?：過熱保護、過壓保護、短路保護

3. 應用場景

• ?汽車電池調節?
• ?工業電源供應?
• ?電信和數據通信系統?
• ?電池供電系統?

4. 關鍵功能

• ?固定頻率峰值電流模式控制?：確保穩定的輸出電壓
• ?脈沖跳躍模式?：在輕載時減少開關損耗，提高效率
• ?低壓降操作?：支持高達97%的占空比
• ?可調輸出電壓?：通過外部電阻分壓器設置
• ?使能和可調欠壓鎖定?：實現精確的電源控制
• ?同步功能?：可與外部時鐘同步，優化系統性能

5. 設計指南

• ?輸出電壓設置?：使用公式和推薦電阻值進行設置
• ?開關頻率設置?：通過外部電阻RT調整
• ?電感選擇?：基于負載電流和紋波要求
• ?輸出電容選擇?：考慮紋波電壓、瞬態響應和穩定性要求
• ?布局建議?：優化PCB布局，減少噪聲和干擾

6. 性能特性

• ?高效率?：在寬負載范圍內提供高效電源轉換
• ?低輸出紋波?：適用于對紋波敏感的應用
• ?快速瞬態響應?：支持快速變化的負載需求

7. 封裝與訂購信息

• ?封裝類型?：8引腳HSOIC帶PowerPAD?
• ?封裝尺寸?：4.9mm × 6mm
• ?訂購信息?：提供詳細的訂購信息和包裝選項

8. 支持與資源

• ?技術文檔?：包括數據手冊、應用指南和參考設計
• ?設計工具?：提供TI的Web工具，簡化設計流程
• ?社區支持?：TI E2E?在線社區提供技術支持和問題解答

9. 注意事項

• ?熱管理?：在高功率應用中注意散熱設計
• ?元件選擇?：確保所有元件符合規格要求，以保證系統穩定性和性能
• ?布局優化?：合理的PCB布局對減少電磁干擾和提高整體效率至關重要
