LMR14030 是一款 40V、3.5A 降壓型穩壓器，集成了高側 MOSFET。該器件具有 4V 至 40V 的寬輸入范圍，專為從工業到汽車的各種應用而設計，用于非穩壓電源的電源調節。穩壓器在休眠模式下的靜態電流為 40μA，專為電池供電系統而設計。在停機模式下，1μA 的超低電流可以進一步延長電池壽命。寬可調開關頻率范圍允許優化效率或外部元件尺寸。內部環路補償意味著用戶無需承擔繁瑣的環路補償設計任務。這也最大限度地減少了設備的外部組件。一個精準的使能輸入可簡化穩壓器控制和系統電源排序。該器件還具有內置保護功能，例如逐周期電流限制、熱感應和因功率耗散過大而導致的關斷，以及輸出過壓保護。
*附件：lmr14030.pdf

特性

• 4V 至 40V 輸入范圍
• 3.5A 連續輸出電流
• 40μA 超低工作靜態電流
• 90mΩ 高側 MOSFET
• 75ns 最小接通時間
• 電流模式控制
• 可調開關頻率從 200kHz 到 2.5MHz
• 與外部時鐘的頻率同步
• 內部補償，易于使用
• 支持高占空比作
• 精確使能輸入
• 1μA 關斷電流
• 外部軟啟動
• 熱保護、過壓保護和短路保護
• 采用 PowerPAD? 封裝的 8 引腳 HSOIC

參數

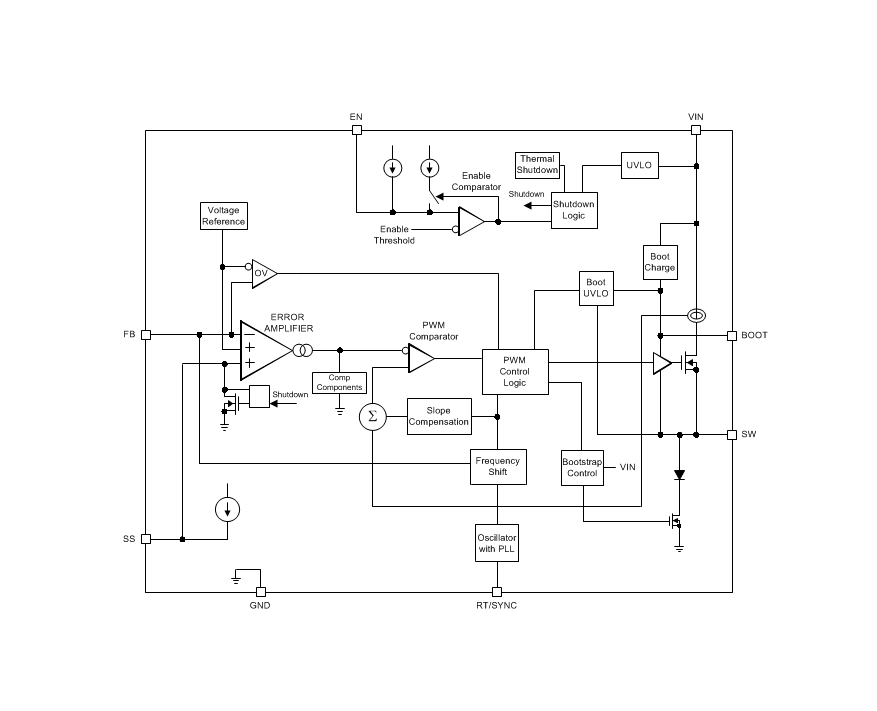

方框圖

1. 產品概述

• ?型號?：LMR14030
• ?制造商?：Texas Instruments
• ?類型?：40V，3.5A，2.2MHz降壓（Buck）DC-DC轉換器
• ?特點?：集成高側MOSFET，寬輸入范圍，高效率，超低靜態電流

2. 主要特性

• ?輸入電壓范圍?：4V至40V
• ?輸出電流?：連續3.5A
• ?靜態電流?：40μA（典型值），關斷模式下為1μA
• ?開關頻率?：200kHz至2.5MHz可調，支持外部時鐘同步
• ?保護特性?：過溫保護、過壓保護、短路保護、循環限流

3. 功能亮點

• ?內部補償?：減少外部元件，簡化設計
• ?高精度使能輸入?：支持靈活的電源排序和控制
• ?軟啟動?：通過外部電容設置軟啟動時間，防止啟動時的電流沖擊
• ?高占空比操作?：支持接近100%的占空比，適用于低壓差應用

4. 應用領域

• ?汽車電池管理?
• ?工業電源供應?
• ?電信和數據通信系統?
• ?電池供電設備?

5. 設計指南

• ?輸出電壓設置?：通過FB引腳的分壓電阻網絡調整
• ?電感選擇?：基于輸出電流和期望的紋波電流選擇
• ?輸出電容?：考慮紋波電壓、瞬態響應和穩定性要求
• ?布局與接地?：遵循推薦的布局指南，減少噪聲和干擾

6. 性能指標

• ?高效率?：在寬輸入電壓范圍和負載條件下保持高效率
• ?低靜態電流?：延長電池壽命，適用于便攜式設備
• ?快速瞬態響應?：適應快速變化的負載需求

7. 封裝與尺寸

• ?封裝類型?：8引腳HSOIC（帶PowerPAD?）
• ?尺寸?：4.9mm x 6mm

8. 訂購信息

• 提供多種封裝和批量選項，具體信息請參考TI官方網站或聯系供應商

9. 技術支持

• ?文檔資源?：包括數據手冊、應用指南、參考設計等
• ?在線社區?：TI E2E?在線社區提供技術支持和問題解答

10. 注意事項

• ?熱設計?：確保足夠的散熱措施，防止過熱關斷
• ?輸入/輸出電容?：選擇合適的電容值和類型，以滿足性能要求
• ?元件布局?：遵循推薦的布局指南，減少電磁干擾和噪聲
