TPS54334 是一個 28V、3A、低靜態電源電流 （I Q ), 集成 MOSFET 的同步單片降壓轉換器。

該 TPS54334 通過集成 MOSFET 并實現電流來實現小型設計 模式控制以減少外部元件數量。

通過集成的 128mΩ/84mΩ MOSFET、低靜態電源實現效率最大化 輕負載時的電流和脈沖跳躍。使用 enable 引腳，關斷電源電流可降低 降至 2 μA。
*附件：tps54334.pdf

該TPS54334可對各種負載進行精確調節，精度為 1.5% 溫度范圍內的電壓參考。

高側 FET 上的逐周期電流限制可在過載時保護TPS54334 情況，并通過防止電流失控的低側拉電流限制得到增強。 還有一個低側灌電流限制，可關閉低側 MOSFET，以防止 反向電流過大。如果過流情況 持續的時間超過預設的時間。熱打嗝保護在芯片時禁用部件 溫度超過熱關斷溫度，并在內置后再次啟用該器件 熱打嗝時間。

特性

• 兩個 128mΩ/84mΩ MOSFET 提供 3A 連續
  輸出電流
• 電源良好
• 2 μA 低關斷靜態電流
• 0.8 V 內部電壓基準，在整個溫度范圍內具有 ±1.5%
  的精度
• 固定頻率電流模式控制
• 脈沖跳躍提高了輕負載下的效率
• 兩個 MOSFET 的過流保護，具有
  打嗝模式，適用于嚴重故障情況
• 熱保護和過壓瞬態保護
• 采用易于使用的 8 引腳 SOIC
  PowerPAD? 和 10 引腳 SON 封裝
• 單調啟動至預偏置輸出

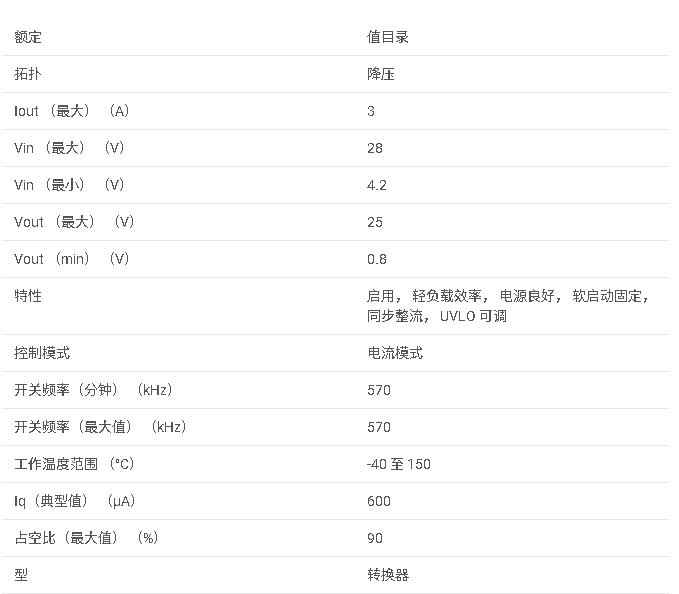

參數

方框圖

1. 產品概述

• ?制造商?：Texas Instruments
• ?型號?：TPS54334
• ?類型?：28V、3A同步降壓（Buck）轉換器
• ?特點?：集成兩個n-channel MOSFETs，固定頻率PWM控制，高效能，小封裝

2. 主要特性

• ?輸入電壓范圍?：4.2V至28V
• ?輸出電壓范圍?：可調，最低可達0.8V
• ?開關頻率?：固定570kHz
• ?啟動電壓?：典型值為3.9V
• ?靜態電流?：小于5μA（禁用時）
• ?保護功能?：過壓保護、過流保護、熱關斷

3. 功能描述

• ?固定頻率PWM控制?：實現穩定的輸出電壓和快速的瞬態響應
• ?輕載操作?：在負載電流低于0.5A時自動進入低功耗模式
• ?斜坡補償?：防止占空比增加時的次諧波振蕩
• ? 引導電壓（BOOT） ?：集成引導電壓調節器，簡化設計
• ?電源良好（PGOOD）輸出?：用于指示輸出電壓是否在正常范圍內

4. 應用場景

• ?分布式電源系統?
• ?工業控制?
• ?汽車電子?
• ?通信設備?

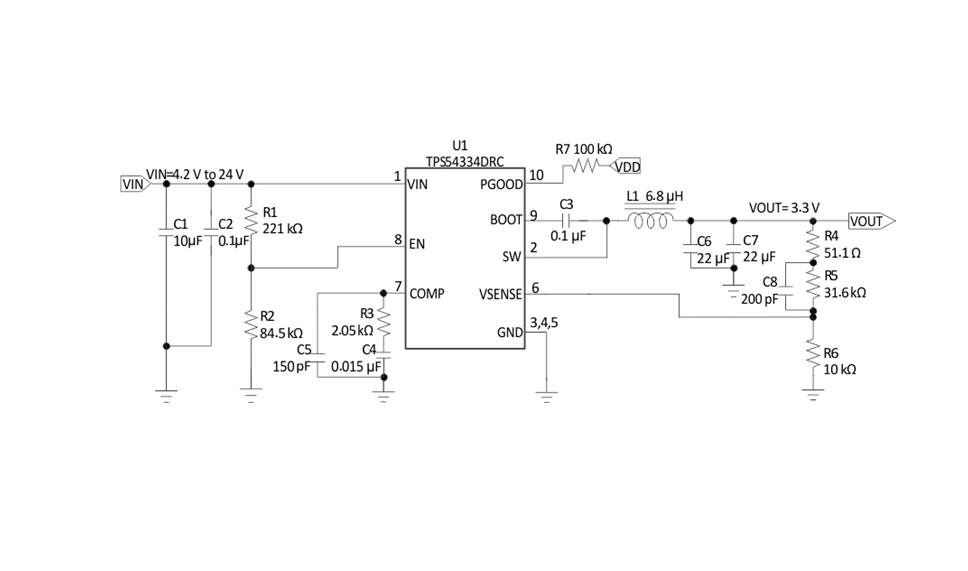

5. 設計指南

• ?輸出電壓設置?：通過外部電阻分壓器設置
• ?輸入電容選擇?：推薦使用10μF陶瓷電容，以減小輸入電壓紋波
• ?輸出濾波?：選擇合適的電感和電容組合，以滿足輸出紋波和瞬態響應要求
• ?布局考慮?：保持關鍵路徑短且直接，以減少噪聲和干擾

6. 性能指標

• ?高效率?：在寬負載范圍內保持高效率
• ?低輸出紋波?：通過適當?shù)妮敵鰹V波設計實現
• ?快速瞬態響應?：支持快速變化的負載需求

7. 封裝與訂購信息

• ?封裝類型?：SO PowerPAD（DDA）和VSON（DRC）
• ?封裝尺寸?：適合高密度PCB布局
• ?訂購信息?：提供多種封裝和批量選項

8. 支持與資源

• ?技術文檔?：包括數據手冊、應用指南和參考設計
• ?設計工具?：TI提供WEBENCH等設計工具，簡化設計流程
• ?社區支持?：TI E2E?在線社區提供技術支持和問題解答

9. 注意事項

• ?熱管理?：在高功率應用中，注意散熱設計
• ?電磁兼容性?：合理布局和接地，以減少電磁干擾
• ?元件選擇?：確保所有外部元件符合規格要求，以保證轉換器性能
