高效開發CAN接口，關鍵在于把握協議基礎、硬件適配、錯誤管理、性能優化與調試五大核心要點。下面將逐一剖析每個環節的技術細節與實踐方法，助力開發者快速突破難點，實現可靠通信。

在Air780EPM上開發CAN接口，需要注意哪些問題？

本文將分享CAN接口硬件參考設計，以及相關軟件開發示例、問題排查要點等內容。

資料中心文檔庫也在持續更新中，有需要的朋友可以查閱最新資料。

CAN接口硬件設計詳見：https://docs.openluat.com/air780epm/luatos/hardware/design/can/

LuatOS開發API文檔詳見：https://docs.openluat.com/air780epm/luatos/api/core/can/

我們從以下五個方面，一起來了解在Air780EPM上開發CAN接口的相關要點：

CAN接口概述

硬件設計注意事項

軟件開發注意事項

應用場景與參考設計

典型問題排查

大家在實際應用中，可結合項目場景靈活選擇合適方案。

一、CAN接口概述

1.1 CAN協議簡介

CAN（Controller Area Network）是一種被廣泛應用于汽車和工業控制領域的串行通信協議。它支持多主節點通信，具有高可靠性、實時性以及錯誤檢測能力。

Air780EPM支持CAN 2.0A/B標準，允許最高1Mbps的通信速率。

1.2 核心功能與協議

1）支持協議：

CAN 2.0A/B標準，兼容標準幀（11 位ID）和擴展幀（29 位ID）。

注意！Air780EPM不支持CAN FD標準。

2）通信速率：

最高支持1Mbps（如需更高帶寬需外接CAN FD收發器）。

3）物理層依賴：

需外接CAN收發器（如川土微的CA-IF1051S/VS），通過GPIO引腳復用實現差分信號傳輸（CAN_H/CAN_L）。

1.3 硬件接口特性

1）GPIO映射：

CAN_TXD（發送）：默認映射到GPIO26（GPIO13是另一組映射選擇）。

CAN_RXD（接收）：默認映射到GPIO25（GPIO12是另一組映射選擇）。

CAN_STB（待機模式控制）：默認映射到GPIO28（GPIO14是另一組映射選擇）。

▼ 關于CAN_STB信號 ▼

01. 電源管理（待機模式控制）

1）低功耗模式：

當系統需要進入節能狀態時（如汽車熄火或設備待機），CAN_STB信號可被觸發（高電平或低電平，取決于硬件設計），使CAN收發器進入低功耗待機模式。此時，收發器停止正常通信以降低能耗。

2）喚醒功能：

當需要恢復通信時，CAN_STB信號狀態切換（如拉低或拉高），將收發器從待機模式喚醒，重新激活CAN總線的數據傳輸。

02. 硬件控制

1）收發器啟用/禁用：

在某些CAN收發器芯片（如TI的SN65HVD230）中，STB（Standby）引腳直接控制收發器的工作狀態。

例如：

STB = 高電平：收發器關閉，僅消耗微量靜態電流。

STB = 低電平：收發器正常工作，可收發CAN信號。

2）系統集成：

在復雜系統中，CAN_STB可能由主控制器（如MCU）輸出，協調多個CAN節點的電源狀態，優化整體能耗。

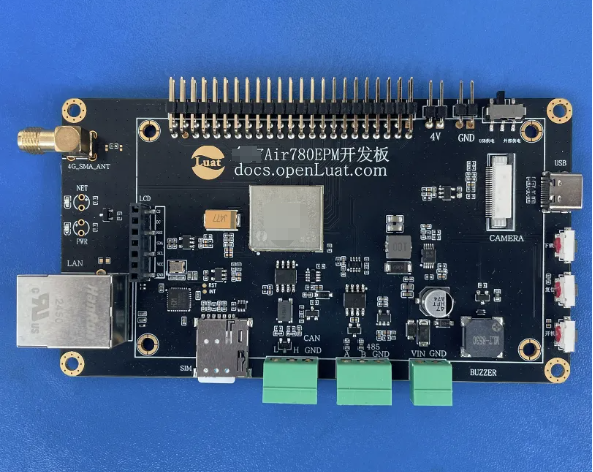

03. Air780EPM開發板設計

注意！Air780EPM開發板，為了電平轉換的需要，在Air780EPM側，CAN_STB信號，實際需要作如下反向設計：

1）STB = 低電平：收發器關閉，僅消耗微量靜態電流。

2）STB = 高電平：收發器正常工作，可收發CAN信號。

1.4 電源與電平

CAN收發器邏輯電平需與Air780EPM的GPIO電平匹配（默認 3.0V）；CA-IF1051VS：支持IO邏輯電平獨立供電。

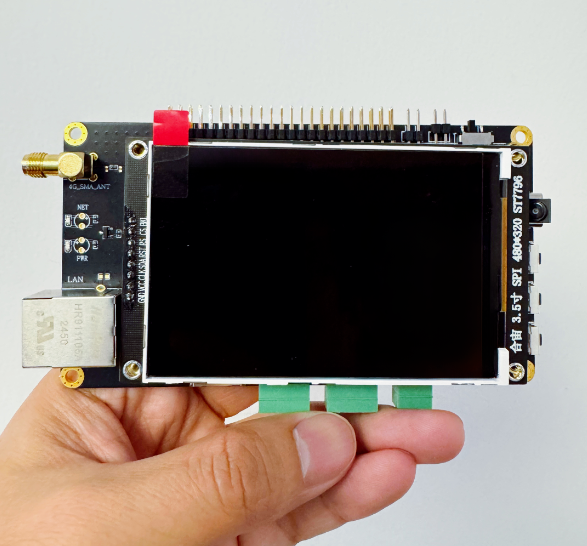

Air780EPM開發板為例：

可使用Air780EPM的PIN99：Vref(GPIO23保持高電平輸出)與其連接，從而保證CA-IF1051VS與Air780EPM的IO電平一致，不再需要額外的電平轉換電路。

二、硬件設計注意事項

2.1 外部電路設計

1）CAN收發器選型：

推薦使用川土微CA-IF1051S/VS，支持3.0V邏輯電平，抗干擾能力強。

確保收發器與Air780EPM的GPIO電平匹配（如VREF=3.0V）。

2）終端電阻：

必加：在CAN總線兩端各接入120Ω終端電阻，防止信號反射。

位置：靠近CAN收發器的CAN_H和CAN_L引腳。

3）布線與抗干擾：

差分對走線：CAN_H和CAN_L需走差分線，長度對稱，間距10-15mil。

遠離干擾源：避免靠近電源線、高頻信號線，增加地線屏蔽。

ESD防護：在CAN接口處添加TVS二極管（如PESD3V3YB4），靠近接口布局。

2.2 電源與復位

1）電源穩定性：

CAN收發器需獨立供電，通常為5V，但需注意您所選擇的CAN收發器型號是否需要通過電平轉換與Air780EPM的3.0V IO電平一致。

比如：CA-IF1051S需要增加電平轉換電路，而CA-IF1051VS有IO電平獨立供電，無需再加電平轉換電路。

2）使用去耦電容（如100nF和10μF）穩定電源。

2.3 其他關鍵點

1）總線長度：

50米內：1Mbps速率下可正常通信。

超長距離：需降速至125kbps或添加中繼器。

2）GPIO沖突：

確保CAN_TXD/CAN_RXD/CAN_STB引腳，初始化為CAN接口功能。

三、 軟件開發注意事項

3.1 LuatOS API與驅動

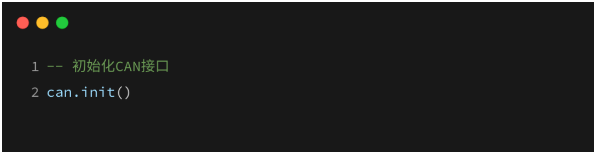

1）初始化CAN接口：

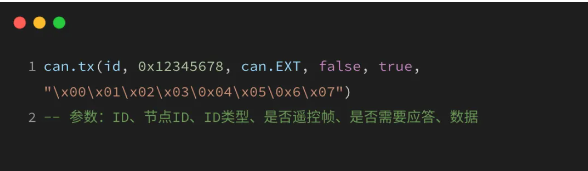

2）發送CAN幀：

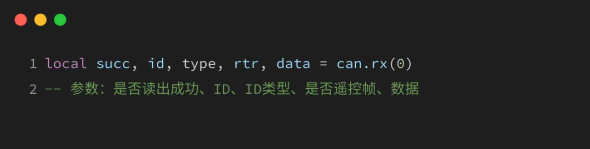

3）接收CAN幀：

3.2 關鍵注意事項

1）波特率匹配：

所有CAN節點的波特率必須一致，否則通信失敗。

2）資源限制：

單幀最大8字節，需分包傳輸大數據。

頻繁發送可能占用CPU資源，建議使用DMA或輪詢。

3）錯誤恢復：

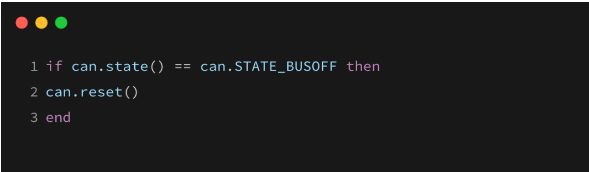

監控錯誤計數器，超過閾值時重啟接口：

四、應用場景與參考設計

4.1 典型應用場景

1）工業物聯網：

如：設備狀態監測、傳感器數據采集。

2）智能電網：

如：遠程抄表、設備控制。

4.2 方案優化建議

1）硬件層面：

增加信號屏蔽層或縮短總線長度以減少干擾。

2）軟件層面：

采用DMA傳輸減少CPU占用；實現心跳包機制檢測鏈路狀態。

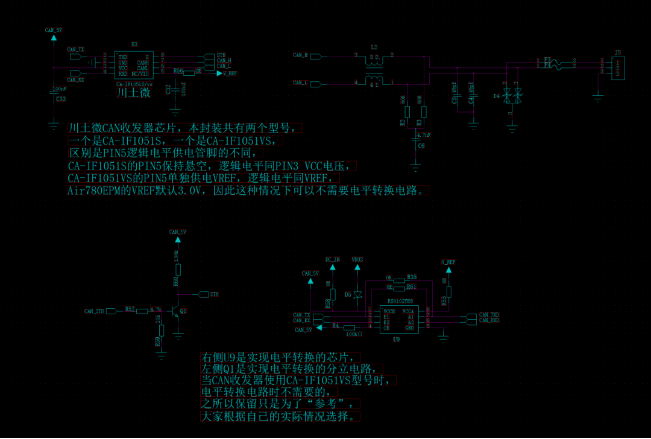

4.3 硬件參考設計

4.4 示例源碼下載

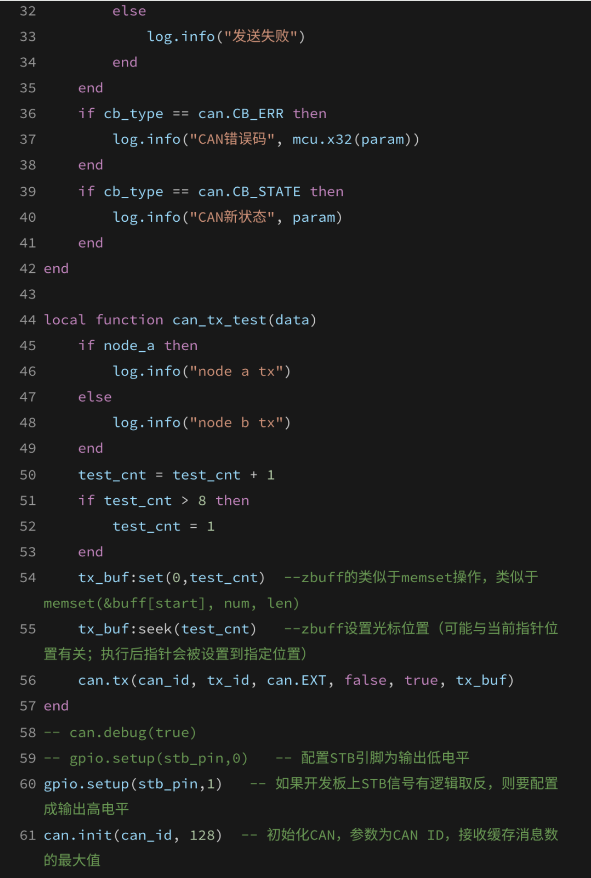

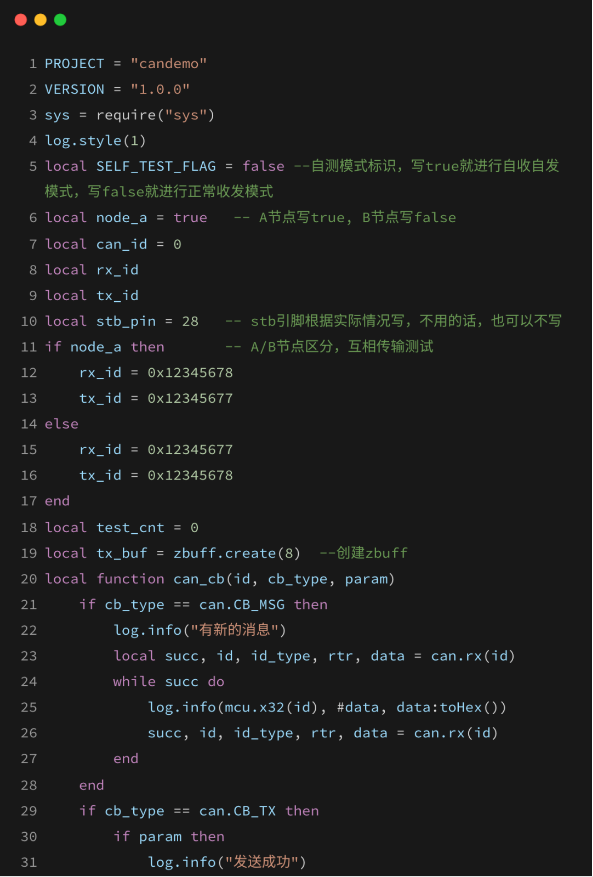

https://gitee.com/openLuat/LuatOS-Air780EPM/blob/master/demo/can/main.lua

五、典型問題排查

5.1 通信失敗

1）檢查清單：

確認CAN收發器電源和接地正常。

終端電阻是否正確安裝。

管腳初始化配置與硬件手冊一致例如：

CAN_TXD/CAN_RXD/CAN_STB引腳

波特率設置是否匹配其他節點。

2）工具輔助：

使用CAN分析儀（如Vector CANalyzer）捕獲信號。

5.2 數據丟失或亂碼

可能如下原因?qū)е拢?/strong>
