TPS62065-Q1、TPS62067-Q1 和 TPS62067A-Q1 器件是高效、同步、降壓 DC/DC 轉換器。該器件提供高達 2A 的輸出電流。

該器件的輸入電壓范圍為 2.9V 至 6V，非常適合從 5V 或 3.3V 系統電源軌進行電源轉換。TPS62065-Q1 和 TPS62067-Q1 器件以 3MHz 固定頻率運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。省電模式針對低輸出電壓紋波進行了優化。對于低噪聲應用，可以通過將 MODE 引腳拉高來強制 TPS62065-Q1 器件進入固定頻率 PWM 模式。TPS62067-Q1 提供開漏電源良好輸出并具有省電模式，而 TPS62067A-Q1 則以固定頻率 PWM 模式運行。在關斷模式下，電流消耗降低到 5 μA，內部電路對輸出電容器放電。TPS62065-Q1、TPS62067-Q1 和 TPS62067A-Q1 器件經過優化，可與微型 1μH 電感器和小型 10μF 輸出電容器配合使用，以實現最小的設計尺寸和高調節性能。
*附件：tps62067-q1.pdf

新產品 TPS628502-Q1 降低了 BOM 成本和尺寸，提高了效率，并具有其他功能。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 3MHz 開關頻率
• V IN 范圍為 2.9 V 至 6 V
• 效率高達 97%
• 省電模式和 3MHz 固定 PWM 模式
• 電源正常輸出
• PWM 模式下的輸出電壓精度 ±1.5%
• 輸出電容放電功能
• 典型 18μA 靜態電流
• 100% 占空比，實現最低壓差
• 電壓定位
• 時鐘抖動
• 采用 2 × 2 × 0.75mm WSON 封裝

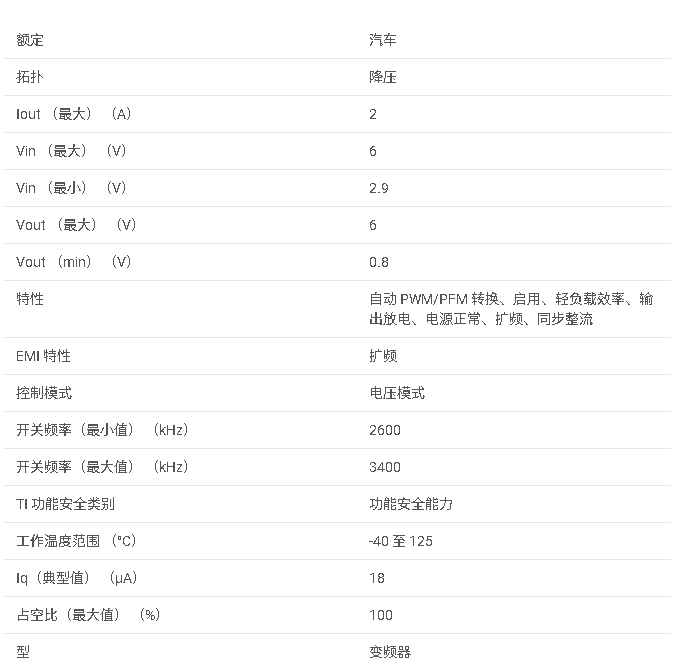

參數

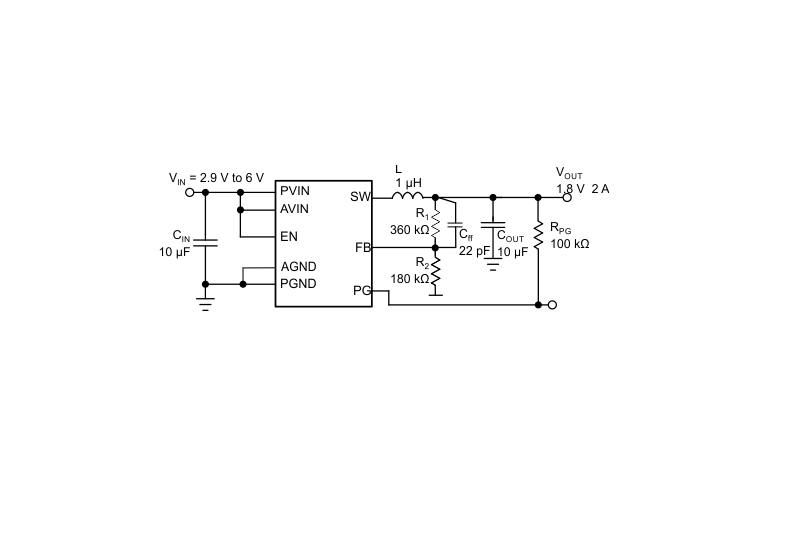

方框圖

1. 產品概述

TPS62067-Q1 是一款高效同步降壓DC/DC轉換器，專為汽車應用設計。它具備以下特點：

• ?高效能?：高達97%的效率
• ?小尺寸?：采用2x2mm WSON封裝
• ?寬輸入電壓范圍?：2.9V至6V
• ?高輸出電流?：最大2A輸出電流
• ?固定頻率?：3MHz開關頻率
• ?功能安全?：支持功能安全系統設計

2. 主要特性

• ?工作模式?：支持自動PFM/PWM模式轉換，輕載時進入省電模式
• ?電源良好輸出?：具有開漏電源良好輸出，用于系統電源管理
• ?低靜態電流?：典型值18μA
• ?高精度輸出電壓?：PWM模式下±1.5%
• ?低噪聲設計?：可通過固定PWM模式降低噪聲
• ?熱保護?：內置熱關斷保護
• ?小電感和大電容支持?：優化使用1μH電感和10μF輸出電容

3. 應用領域

• 高級駕駛輔助系統
• 汽車信息娛樂系統和儀表盤

4. 封裝與尺寸

• ?封裝類型?：2x2x0.75mm WSON
• ?引腳數?：8引腳

5. 電氣特性

• ?輸入電壓范圍?：2.9V至6V
• ?輸出電壓范圍?：可調，最高可達輸入電壓的90%
• ?最大輸出電流?：2A
• ?開關頻率?：典型值3MHz，范圍2.63MHz至3.4MHz
• ?靜態電流?：18μA（無負載，PFM模式）
• ?關機電流?：0.15μA
• ?電源良好閾值電壓?：93%至98%（上升），87%至92%（下降）

6. 功能模式

• ?自動PFM/PWM轉換?：輕載時自動進入PFM模式以節省功率，重載時切換回PWM模式以保證效率。
• ?固定PWM模式?：可通過外部引腳強制進入固定頻率PWM模式，適用于低噪聲應用。
• ?省電模式?：輕載時降低開關頻率以減小功耗。
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流。
• ?欠壓鎖定?：輸入電壓過低時自動關閉輸出，保護電池和系統。

7. 外部組件推薦

• ?電感?：推薦使用1μH至1.2μH的電感，具體值根據應用需求選擇。
• ?輸出電容?：推薦使用10μF至22μF的陶瓷電容，以獲得最佳的輸出電壓紋波性能。
• ?輸入電容?：推薦使用10μF的陶瓷電容，用于輸入電壓濾波。

8. 布局指南

• 輸入電容應盡可能靠近IC引腳放置。
• 使用寬而短的走線來降低電感和阻抗。
• 將AGND和PGND引腳連接到PCB上的熱焊盤，并使用該焊盤作為星形接地點。
• 反饋分壓器網絡應直接連接到輸出電容，并遠離噪聲源。

9. 文檔與支持

• 提供詳細的數據手冊和應用指南，支持功能安全系統設計。
• 可通過TI官網訂閱文檔更新通知，獲取最新的產品信息和設計資源。

10. 注意事項

• 在使用過程中，應遵守靜電放電（ESD）防護措施，避免損壞IC。
• 在設計和應用過程中，需確保符合相關的安全、法規和標準要求。
