新唐 M2A23 MCU

賦能下一代智能車用照明系統的核心引擎

新唐 M2A23 芯片概述

NuMicro M2A23 系列是基于 32 位 Arm Cortex-M23 內核的微控制器，為汽車和工業控制的需求而設計。符合AEC-Q100 Grade 1 安全規范，支持最高 125°C 的環境溫度， 采用2.5V 至 5.5V 的工作電壓； 內置三組 CAN FD 接口，一組LIN 接口和兩組LLSI 接口，同時提供 12 通道144 MHz PWM 輸出，使其適用于各類車內／外照明控制應用。

M2A23 系列最高工作頻率72 MHz，內置最高 256 KB Flash、24 KB SRAM、4 KB LDROM及 2 KB SPROM（存儲關鍵數據代碼，芯片整片擦除（Whole Chip Erase）時也不會丟失）。內建兩組比較器與 12 位ADC，支持最高 2 Msps速率，具備 16 個通道，且內置溫度傳感器，可實現可靠的數據采集。

同時M2A23 系列整合了多種通信接口，包括兩組支持 One-Wire、IrDA 和 RS485 功能的 UART 接口、一組 I2C 接口、一組 SPI 接口，以及兩組可配置為 UART、I2C 或 SPI 的 USCI 模塊。

基于新唐 M2A23 的車用照明優勢

精確控制：M2A23 的 12 信道 144MHz PWM 輸出，能夠?qū)崿F(xiàn)對車燈亮度的精確調節，滿足不同行駛環境下的照明需求，如在城市道路行駛時可降低亮度避免眩光，在高速公路或鄉村道路行駛時提高亮度以獲得更好的視野。同時，其高精度的 PWM 控制也有助于實現車燈的漸變效果，如車輛啟動和熄火時燈光的漸亮漸滅，提升用戶體驗。

可靠通信：三組 CAN FD 接口和豐富的其他通信接口（如一組 LIN 接口、兩組 UART 接口、一組 I2C 接口、一組 SPI 接口等），使其能與車載網絡中的其他設備進行快速、穩定的通信。例如，與車輛的電子控制單元（ECU）通信，根據車輛的行駛狀態（如車速、轉向角度等）自動調整車燈的照射角度和亮度；與智能傳感器通信，實現自適應照明功能，如根據環境光線強度自動開啟或關閉車燈，或者在遇到惡劣天氣時調整燈光模式。

數據采集與處理：內置16 通道12 位 ADC 和兩組比較器，以及溫度傳感器，可實時采集車燈相關的各種數據，如燈泡的溫度、電流等。通過對這些數據的分析和處理，能夠及時發現車燈系統中的故障或異常，如燈泡損壞、線路短路等，并及時發出警報，提醒駕駛員進行維修，提高行車安全性。

高可靠性：可在高達 125°C 的環境溫度下工作，能夠適應汽車發動機艙等高溫環境，確保車燈在各種惡劣條件下都能穩定運行。同時，其具備的多種硬件保護功能，如過壓保護、欠壓保護、短路保護等，可有效防止車燈系統因電氣故障而損壞，延長車燈的使用壽命。

車用照明應用場景

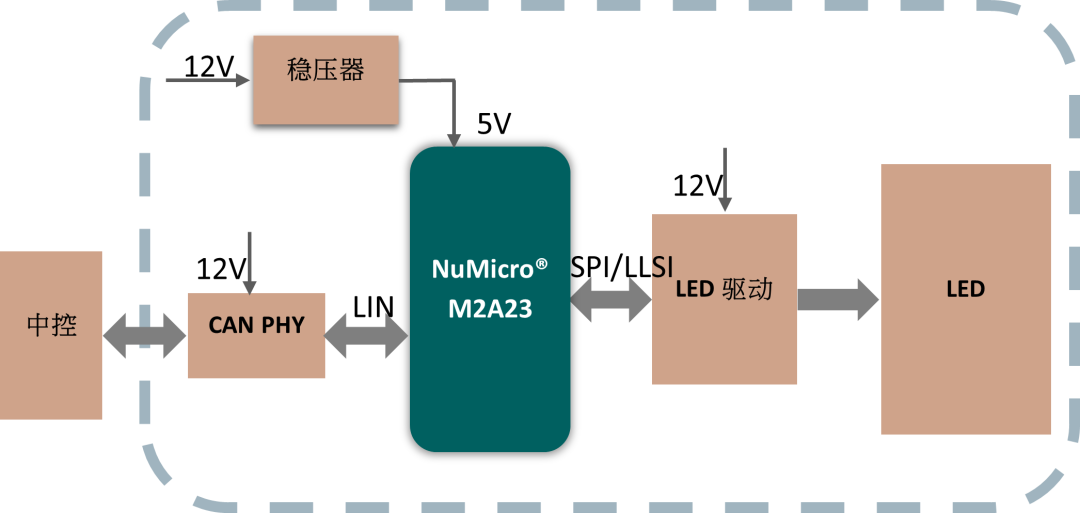

尾燈、車內燈

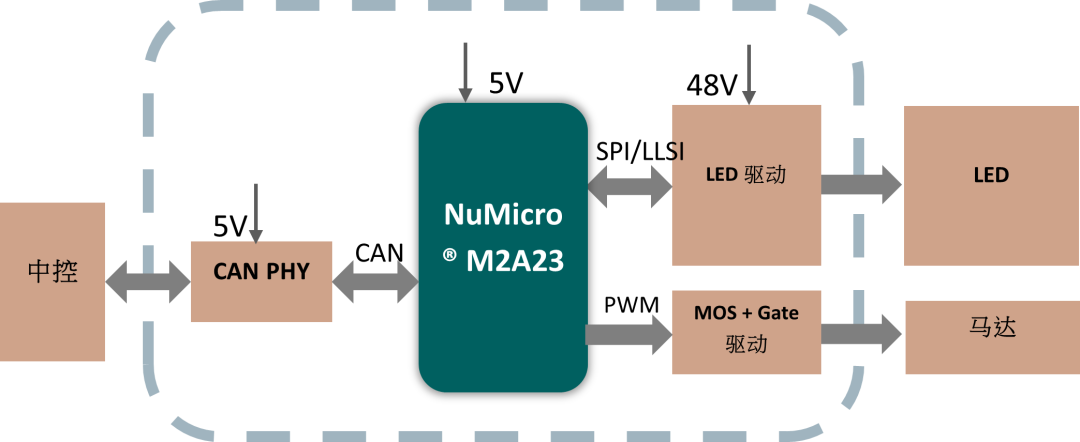

前大燈

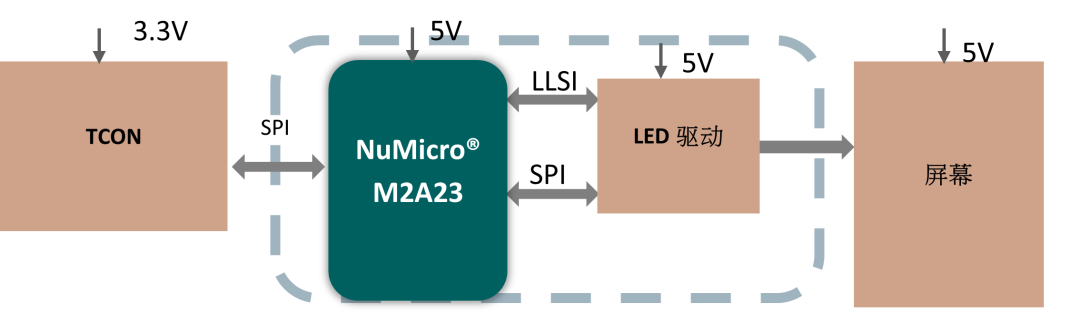

屏幕背光

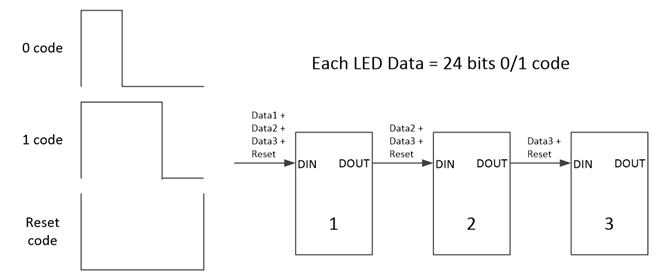

LLSI 接口：LLSI 接口即 LED Light Strip Interface（LED 燈條控制接口），是新唐科技推出的一項專利技術，主要用于控制 ARGB Gen 1 燈條以及新一代 ARGB Gen 2 燈條；與傳統 SPI 控制燈條相比，使用 LLSI 接口只需要用到1/4 的 SRAM 資源，能讓控制時序燈條軟件開發者更有效地利用系統資源，同時降低了軟件開發的復雜度。能夠滿足不同應用場景下對燈光控制的多樣化需求。

新唐 M2A23 憑借其強大的性能、豐富的接口和高可靠性，為車用照明系統提供了優秀的解決方案，能夠滿足現代汽車對智能化、個性化和安全性的照明需求，推動車用照明技術不斷發展和進步。
