01認識并網點

并網點是光伏發電系統與公共電網（或用戶內部電網）的電氣連接點。它是電能雙向流動的關口，也是電能質量（電壓、頻率、諧波、閃變等）責任劃分的關鍵節點。

核心作用：

電能計量點：安裝計量表計，計算光伏發電量、上網電量及用戶用電量。

保護接入點：設置并網保護裝置（如防孤島保護、過/欠壓、過/欠頻保護等），確保電網和光伏系統安全。

電能質量監測點：監測PCC點的電壓、電流、諧波、功率因數等參數，評估光伏并網對電網的影響。

治理效果評估點：諧波治理裝置的效果通常以改善PCC點的電能質量指標來衡量。

02并網點的接入位置選擇

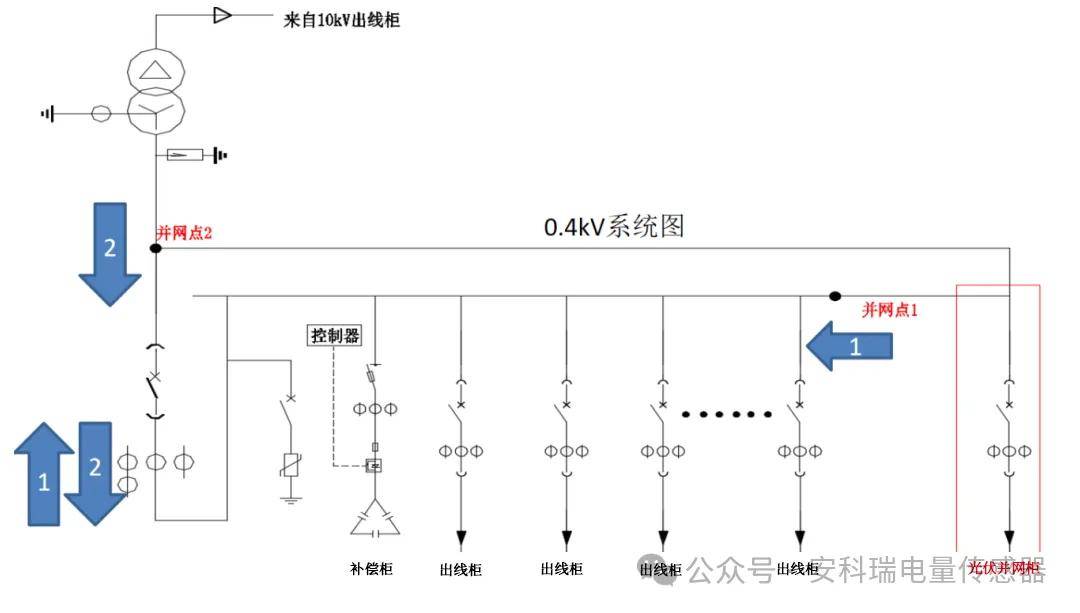

在0.4kV系統中，常見的并網點位置主要有兩類，其電氣特性存在顯著差異：

2.1 并網點1：負載側（遠離變壓器）

位置：通常位于廠區內部配電系統的末端或主要負載集中處，靠近光伏消納點。

特點：

高諧波阻抗：距離變壓器較遠，線路阻抗較大，負載產生的諧波電流流過線路阻抗時更容易引起顯著的諧波電壓畸變（電壓THDv易升高）。

受負載波動影響大：其電壓質量直接受本地非線性負載（如變頻器、UPS、LED燈、電弧爐等）工作狀態的影響。

功率因數反映局部：測量的功率因數主要反映該配電支路（光伏+本地負載）的總體情況。

2.2 并網點2：變壓器低壓出線柜處（近變壓器）

位置：位于變壓器低壓側母線的主配電柜（通常為低壓進線柜或母聯柜）。

特點：

低諧波阻抗：直接連接變壓器低壓繞組，系統短路容量大，阻抗小。負載產生的諧波電流在此處引起的諧波電壓畸變相對較小（電壓THDv較低）。此處諧波電流更容易“倒灌”回電網或流向其他母線。

系統級樞紐：反映整個0.4kV配電系統的總體電能質量和功率因數。

功率因數反映全局：測量的功率因數是整個變壓器下游所有負載（包括光伏）的綜合結果，對電網考核至關重要。

03安科瑞并網點電能質量解決方案

3.1 變壓器低壓出線柜處（系統側并網點）安裝四象限控制器

ARC 四象限控制器采用高性能 MCU 為核心，配以高精度的電量專用芯片，是以無功功率為取樣物理量的補償器。該控制器能可靠地運行在大諧波、非正弦電流、強干擾等任何惡劣電網環境下。獨特的自適應功能保證了電力電容的使用安全，實現了電容補償柜的自動穩定投切，有效改善電網的功率因素。

ARC 四象限控制器可檢測電網的電壓、電流、頻率、有功功率、無功功率、功率因數、電壓諧波、電流諧波，能通過手動、自動模式實現電容器投切。保護功能：過壓保護、欠壓保護、欠流保護、過諧保護、輕載保護、電容投切過流保護等功能。

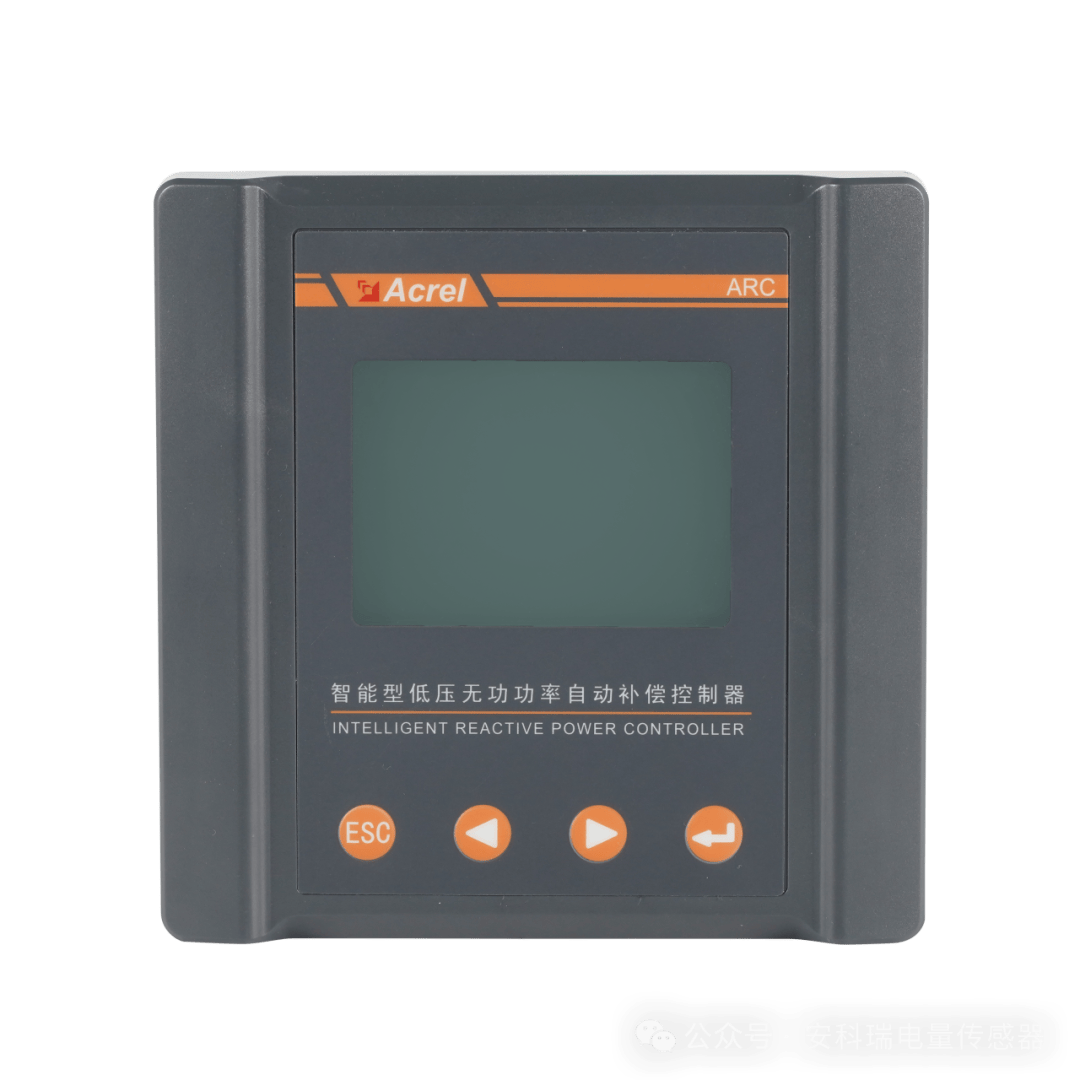

ARC-18N/J-S

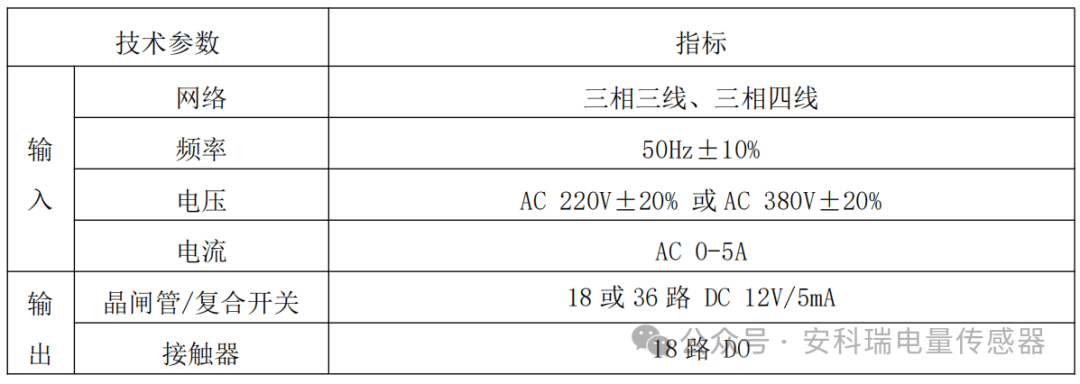

技術參數：

技術特點：

四象限功能：可用于光伏并網用戶配電系統，主動補償無功功率，提高功率因數；

電容器電流檢測：對各回路的電容器電流實時檢測，用戶可實時掌握電容器運行狀態；

諧振頻點檢測：可監測當前工作回路的諧振頻率，與系統諧振頻率相近時發出報警；

電容運行時間檢測：統計各回路的電容運行時間，便于用戶管理；

事件記錄：對報警、投切等進行記錄，方便用戶查看事件歷史記錄；

組網并機：可支持 3 個控制器主從組網并機使用，由主機統一控制，至多路數可達 54 路；

電容投切過流保護功能：當電容投切電流超限時，立即切除當前回路；

電流相序可調：電流采樣接線方向可通過界面設置，現場接錯線后無需修改接線。

3.2 在負載側并網點安裝ANSVG靜止無功補償控制器

靜止無功補償控制器是一種用于補償無功、諧波治理以及不平衡調節的新型電力電子裝置。其基本原理為：檢測補償對象的電壓、電流信號，計算提取無功分量或諧波分量，并生成相應的指令信號，通過驅動變流器模塊的輸出，產生一個與系統無功、諧波電流幅值相等、相位相反的補償電流，從而抵消線路中的無功分量或諧波分量，達到無功補償或諧波治理的目的。其應用可克服 LC 補償器等傳統的無功補償器響應速度慢、補償效果不能準確控制等缺點。

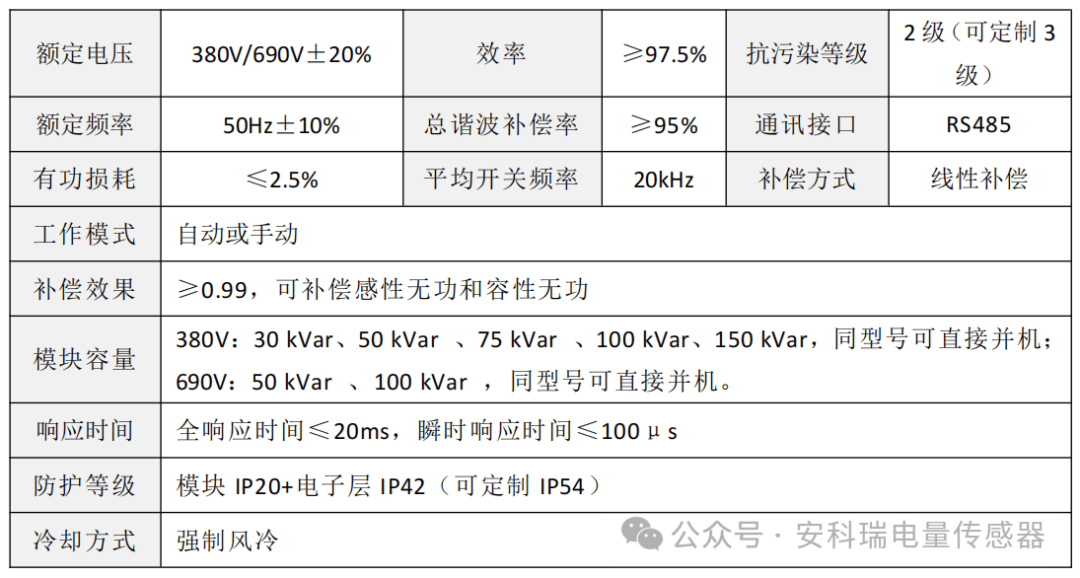

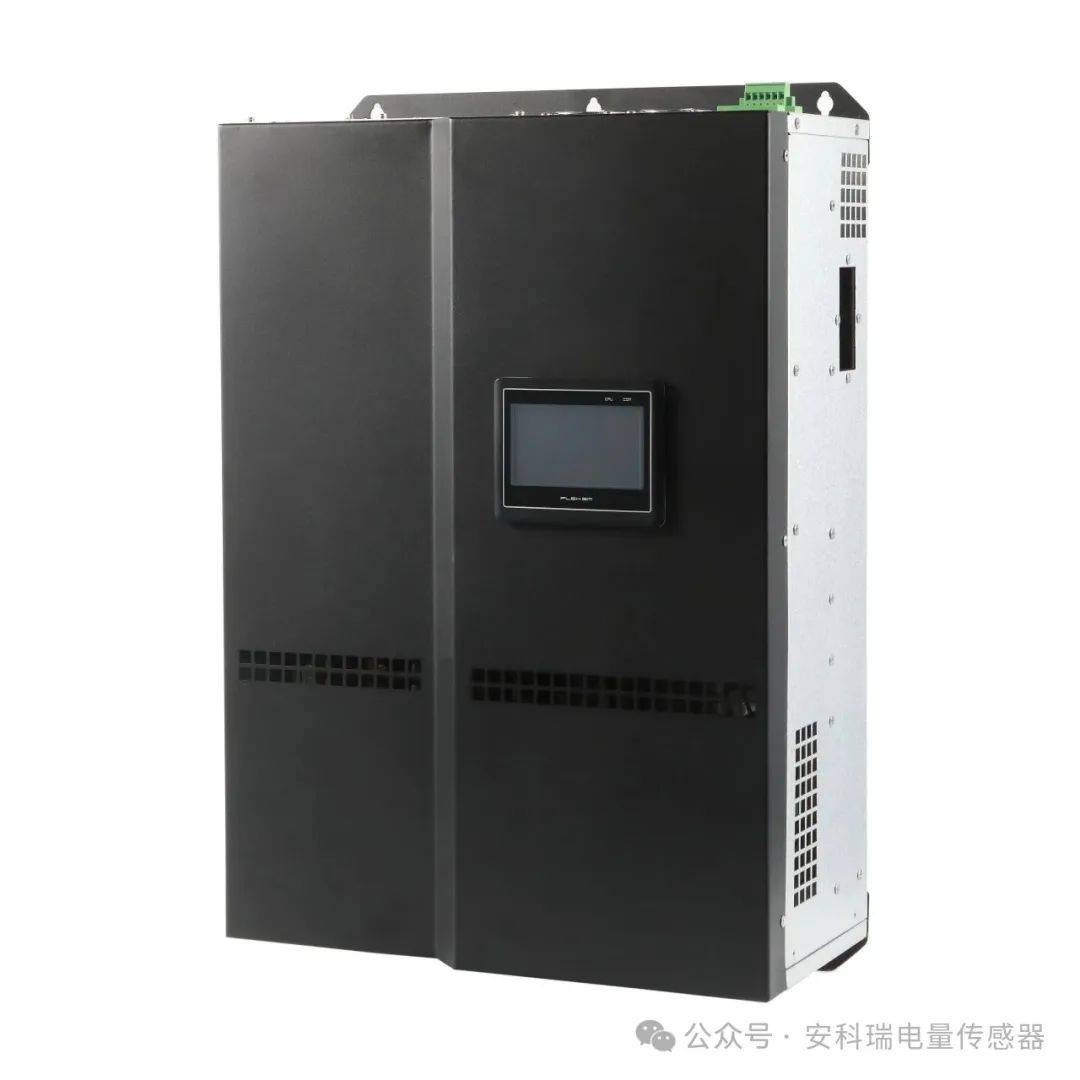

ANSVG靜止無功補償控制器

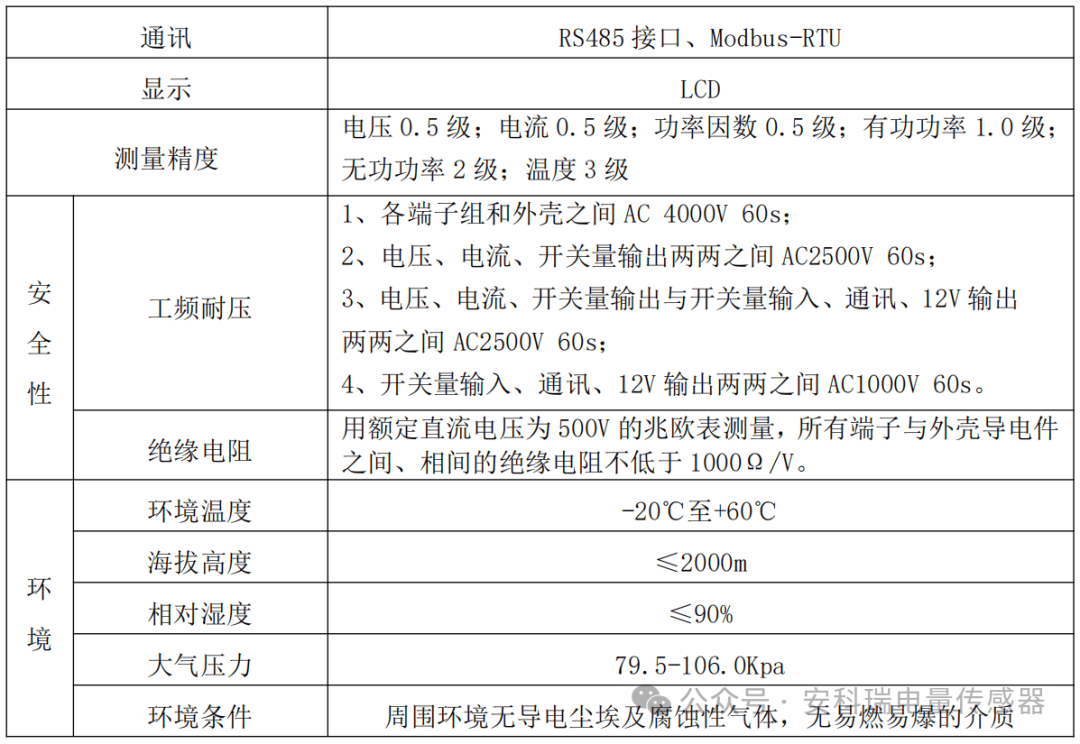

技術參數：

04結束語

在新能源高比例接入的電網環境下，安科瑞 ARC四象限智能控制器與ANSVG靜止無功補償控制器的協同治理方案，為0.4kV光伏并網系統提供了“監測-決策-執行”全閉環電能質量保障。通過毫秒級響應光伏功率波動、主動支撐并網點電壓穩定，該方案不僅解決了 “無功倒送罰款” 的核心痛點，更將光伏系統從 “電網干擾源” 轉化為 “清潔電源” 。
