在當前的工業生產現場，可編程邏輯控制器（PLC）與遠程輸入/輸出（IO）模塊之間的通信日益頻繁。在某些情況下，控制器與遠程IO站點采用統一的通信協議，而在其他情況下，由于不同制造商的產品限制，遠程IO站點可能采用不同的協議。

PROFINET轉EtherCAT網關工作原理

于PROFINET端，網關以PROFINET - IO設備的形式開展工作，借助卡槽和子卡槽（sub - slots）開展數據交互；為用戶供給此網關的GSDML文件，通過TIA portal載入GSDML文件并對PROFINET網絡予以配置。

在EtherCAT端，該設備充當EtherCAT主站，與標準EtherCAT從站設備進行數據的交換操作。

經由配置軟件達成PROFINET - IO和EtherCAT數據的映射，能夠便捷地導入EtherCAT從站ESI文件，并生成ENI文件。

關于連接、配置和固件更新

該網關的PROFINET端集成了雙端口交換機，能夠簡易地實現菊花鏈?zhǔn)降木€型拓?fù)浣Y(jié)構。

設備的配置以及固件的更新借助以太網來完成。

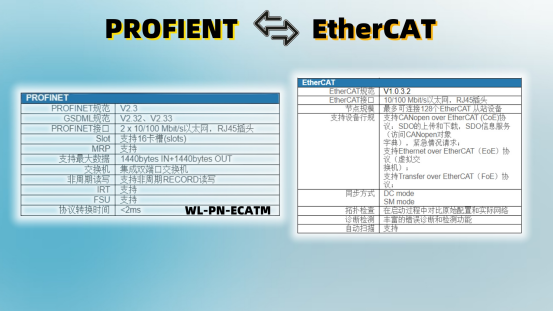

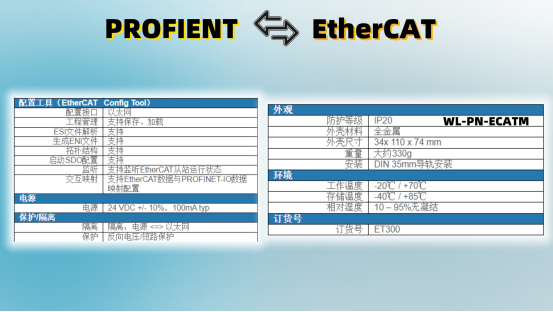

技術規范描述

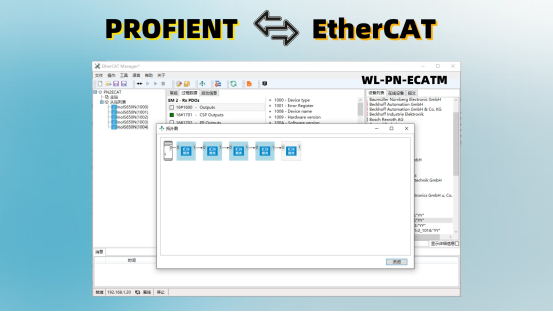

PROFINET轉EtherCAT網關的配屬軟件

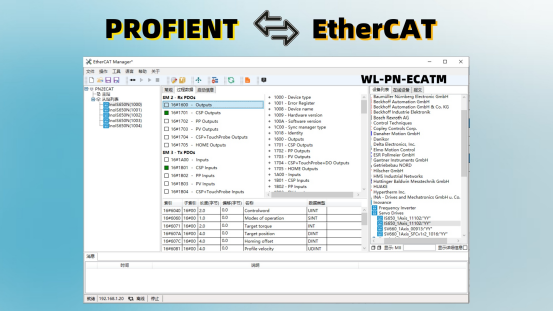

開展EtherCAT主站與PROFINET從站參數的配置工作。

PROFINET轉EtherCAT網關網絡拓?fù)鋱D。

以上內容詳細闡述了PROFINET轉EtherCAT網關的基礎原理及其在實際應用中的具體操作和實現方式。通過對該網關的工作機制、技術特點以及在不同工業自動化場景中的適用性進行深入分析，我們能夠更全面地理解這一技術在提升網絡通信效率、優化數據傳輸流程方面的關鍵作用。此外，還探討了其在系統集成、設備兼容性以及未來發展趨勢等方面的潛在價值和挑戰，為相關領域的工程師和技術人員提供了寶貴的參考和指導。
