AXI 總線是一種高速片內互連總線，其定義于由 ARM 公司推出的 AMBA 協議中，主要用于高性能、高帶寬、低延遲、易集成的片內互連需求。AXI4 總線是第四代 AXI 總線，其定義了三種總線接口，分別為：AXI4、AXI4-Lite 和 AXI4-Stream接口。其中 AXI4 也稱為 AXI4-Full 是一種基于地址的高性能傳輸接口，其支持亂序傳輸、突發傳輸?shù)葌鬏敺绞?，同時通過獨立的地址總線，實現高性能的數據地址映射；

AXI4-Lite 則在 AXI4 的基礎上去掉了亂序傳輸、突發傳輸、Outstanding 等特性，主要用于簡單的單次地址映射通信。而 AXI4-Stream 則為點對點連接總線，其去掉了地址總線，主要用于點對點間的高速數據流傳輸。三種接口的對比如表 1 所示：

表1 AXI4、AXI4-Lite 和 AXI4-Stream接口總線

? 這里以功能完備的 AXI4 接口舉例說明 AXI4 總線的相關特點。AXI4 總線采用讀寫通道分離且數據通道與控制通道分離的方式，這樣的總線通道使其具有多主多從的連接特性和并行處理的能力，能夠大幅提高總線的數據吞吐量。AXI4 總線共有五個通道。其中，寫地址通道和寫數據通道數據流由主機指向從機，分別用于發送地址信息和數據信息。寫響應通道數據流由從機指向主機，用于反饋寫指令的完成狀態。
讀通道與寫通道類似，讀地址通道由主機指向從機，用于發送地址信息和控制信息，讀數據通道數據流由從機指向主機，用于從發送數據信息。但與寫通道不同的是，讀通道并沒有響應通道，讀響應信息包含在讀數據通道中，與數據流一同反饋給主機。AXI4 總線的通道結構如圖 1所示。

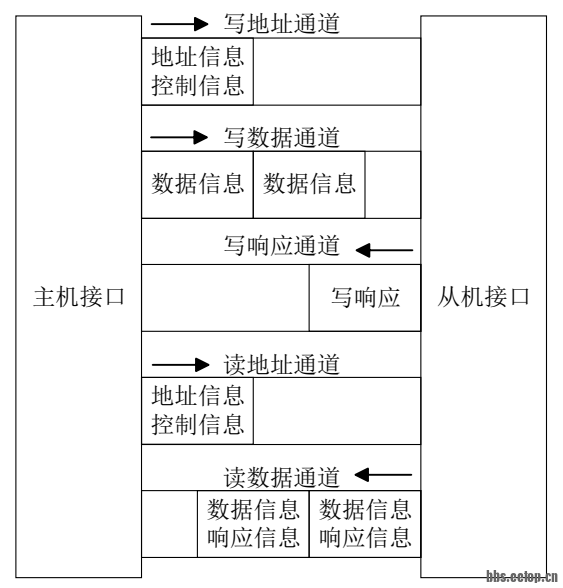

圖1 AXI4 總線的通道結構圖

?
