LV284 是 PWM DC/DC 降壓（降壓）穩壓器。該器件具有 4 V 至 40 V 的寬輸入范圍，適用于從工業到汽車的廣泛應用。1μA 的超低關斷電流可延長電池壽命。工作頻率固定為 0.7 MHz，允許使用小型外部元件，同時仍然能夠具有低輸出紋波電壓。軟啟動和補償電路在內部實現，這使得該器件可以使用最少的外部元件。

LV284 針對高達 1A 的負載電流進行了優化。該器件具有 0.765V 的標稱反饋電壓。
*附件：lv284.pdf

該器件具有內置保護功能，例如逐脈沖電流限制、熱感應和因功率耗散過大而導致的關斷。LV284 采用扁平 TSOT-6L 封裝（2.9 mm × 1.6 mm × 0.85 mm）。

特性

• 輸入范圍 4V 至 40V，具有 45V 瞬變
• 0.7MHz 開關頻率
• 在 Eco 模式下為輕負載提供超高效率
• 低壓差作
• 輸出電流高達 1 A
• 精確使能輸入
• 過流保護
• 內部補償
• 內部軟啟動
• 整體解決方案尺寸小（TSOT-6L 封裝）

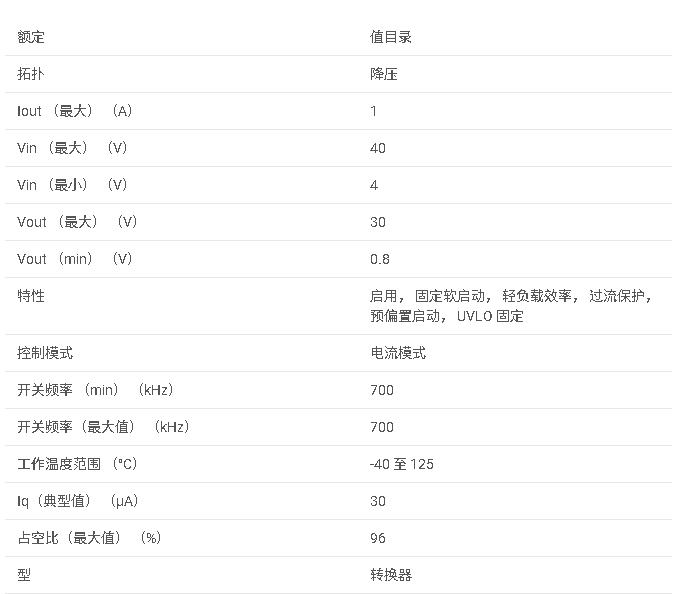

參數

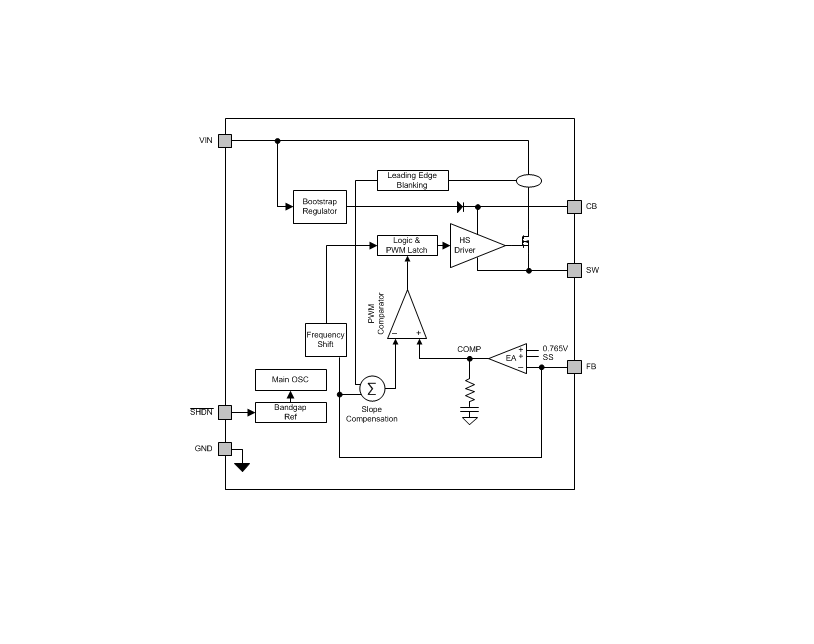

方框圖

1. 產品概述

LV284是一款高效率、寬輸入電壓范圍的降壓（Buck）調節器，適用于工業到汽車等多種應用。其特點包括超低1-μA關機電流、固定0.7-MHz開關頻率、內置軟啟動和補償電路，以及小型TSOT-6L封裝。

2. 主要特性

• ?寬輸入電壓范圍?：4 V至40 V，可承受45 V瞬態電壓。
• ?固定開關頻率?：0.7 MHz，適用于小型外部組件設計。
• ?高效率?：輕載時具有Eco-mode，提高能效。
• ?低靜態電流?：1 μA關機電流，延長電池壽命。
• ?保護功能?：過流保護、熱感應和過熱關斷。
• ?小型封裝?：TSOT-6L封裝，尺寸為2.9 mm × 1.6 mm × 0.85 mm。

3. 應用領域

• 電源計量表
• 采集器
• 集中器
• 工業分布式電源應用

4. 功能描述

• ?PWM控制?：采用固定頻率PWM控制，實現高效能。
• ?軟啟動?：內置軟啟動電路，減少開機時的浪涌電流。
• ?內部補償?：無需外部補償元件，簡化設計。
• ?高精度使能輸入?：允許精確控制電源開啟和關閉。

5. 電氣特性

• ?輸出電流?：最大1 A。
• ?反饋電壓?：0.765 V標稱值。
• ?開關頻率?：0.7 MHz。
• ?工作溫度范圍?：-40°C至125°C。

6. 典型應用電路

文件提供了LV284的典型應用電路圖，包括輸入電容、輸出電容、電感、肖特基二極管和反饋電阻的配置示例。

7. 設計指南

• ?輸出電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：考慮輸出電壓紋波和負載瞬態響應來確定電容值。
• ?肖特基二極管選擇?：根據最大輸入電壓和輸出電流選擇合適的二極管。
• ?布局建議?：提供了布局指南，以確保最佳電源轉換性能和熱性能。

8. 封裝與訂購信息

LV284提供TSOT-6L封裝，具體部件編號為LV284DDC。文件還包含了封裝尺寸、引腳配置和訂購信息。
