Analog Devices MAX17291B高壓微功耗升壓轉換器是一款低靜態電流 (I Q ) 升壓直流-直流轉換器，具有1A峰值感應電流限制和True Shutdown?。真關斷模式可以在無正向或反向電流的情況下從輸入斷開輸出。同時，輸出電壓通過外部電阻分壓器設置。Analog Devices MAX17291B轉換器在整個負載范圍內具有高效率，采用6焊球WLP封裝尺寸。這款高度集成的升壓轉換器適合用于高壓應用和小解決方案尺寸，例如傳感器模塊。MAX17291B集成了電源開關、功率二極管和輸出負載開關。MAX17291B微功耗升壓轉換器采用小型6焊球WLP封裝，工作溫度范圍為-40°C至+125°C。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX17291B高壓微功耗升壓轉換器數據手冊.pdf

特性

• 輸入靜態電源電流：28μA
• 輸出短路保護
• 過熱保護
• 真關斷模式
  • 13nA關斷電流
  • 輸出無反向電流
• 峰值效率90%
• 輸入電壓范圍：1.8V至4.5V
• 輸出電壓范圍：5.5V至20V
• 100mA峰值電感電流限制
• 1.27mm x 0.87mm 6焊球WLP（3mm x 2mm，0.4mm腳距）封裝
• 溫度范圍：-40°C至+125°C

應用

• 一次電池便攜式系統
• 電池供電醫療設備
• 小型、低功耗物聯網傳感器
• 低功耗無線通信產品
• 二次電池便攜式系統

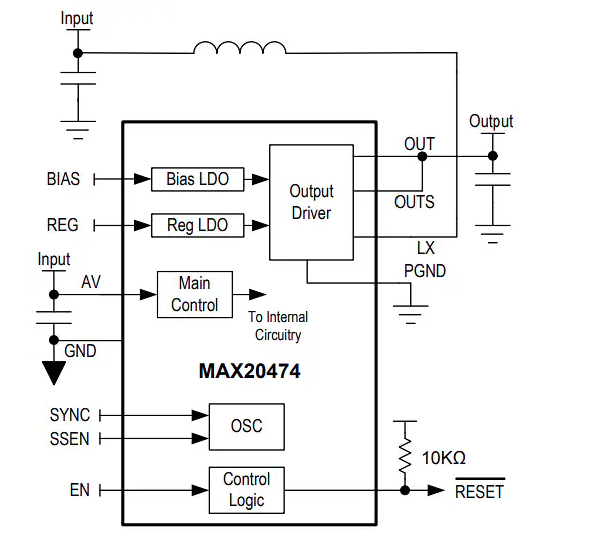

簡化應用圖
