Analog Devices MAX25262/MAX25263車用2A/3A微型降壓轉換器提供高達2A/3A電流的集成高側和低側開關。MAX25262/MAX25263在3.5V至65V的輸入范圍內工作，而在無負載時僅使用3.5μA的靜態電流。這些轉換器包括20ns最小導通時間的小能力，支持在單級中進行大的降壓轉換，而不會跳過周期。98%的最大占空因數和低高側FET導通電阻允許低輸入電壓應用的低壓差運行。Analog Devices MAX25262/MAX25263微型降壓轉換器通過觀察PGOOD信號來監測電壓質量，并提供兩個固定的5V和3.3V輸出電壓。此外，使用外部電阻分壓器，可將該器件配置為1V至20V的輸出電壓。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX25262，MAX25263車用微型降壓轉換器數據手冊.pdf

MAX25262/MAX25263頻率在內部固定在2.1MHz，允許較小的外部組件，減少輸出紋波，并保證沒有AM干擾。400kHz選項可實現最小開關損耗和最大效率。當FSYNC被拉低時，該IC在輕負載時進入跳躍模式，以實現輕負載的高效率。引腳可選強制脈寬調制（PWM）模式也可用于EMI關鍵型應用。該IC采用對稱倒裝芯片封裝，可提供卓越的EMI性能。此外，引腳可選擴頻有助于增強EMI性能。

特性

• 符合嚴格的原始設備制造商（OEM）模塊功耗和性能規范
  • 輸出電流能力：2A/3A
  • 供電電流：3.5μA（待機模式）
• EMI降低功能可在不犧牲寬輸入電壓范圍的情況下降低對敏感無線電頻段的干擾
  • 20ns（典型值）最短導通時間可保證3.3V輸出在2.1MHz和24V輸入時無跳躍運行
  • 擴頻選項
  • 鎖相環（PLL）頻率同步
• 支持雙電池運行
  • 3.5V至65V的寬輸入電源范圍
  • 可編程1V至20V輸出電壓
  • 提供固定5V/3.3V/12V選項
• 保護功能提升了系統可靠性
  • PGOOD輸出和高壓EN輸入簡化了電源排序
  • 欠壓閉鎖
  • 過熱和短路保護
  • 符合AEC-Q100標準

應用

• 雙電池汽車系統
• 汽車儀器組
• 分布式直流電源系統
• 導航與無線電主機

簡化框圖

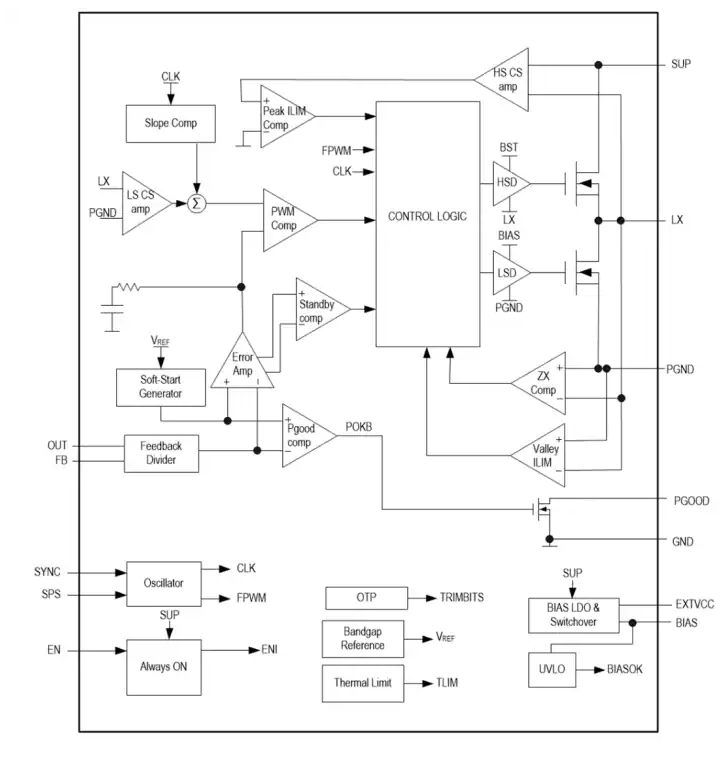

功能圖
