Analog Devices MAX20402 / MAX20403汽車同步降壓轉換器在微型封裝中集成了高側和低側開關。在3V至36V的寬輸入電壓范圍內，MAX20402 / MAX20403可提供高達2.5A/3.5A的電流。PGOOD信號監測電壓質量。此系列IC以99%的占空比運行，在壓差條件下工作，非常適合汽車和工業應用。MAX20402 / MAX20403擁有5V和3.3V的外部可編程或內部固定輸出電壓。擁有3MHz / 2.1MHz / 400kHz的固定內部頻率可供選擇，能夠?qū)崿F(xiàn)小型外部組件并減少輸出紋波，且無AM干擾。當SYNC較低時，MAX20402 / MAX20403在輕載時自動進入跳躍模式，空載時則具有10μA的超低靜態電流。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX20402，MAX20403汽車降壓轉換器數據手冊.pdf

Analog Devices MAX20402 / MAX20403擁有引腳可選擇的強制PWM模式，有助于改善EMI性能。此系列轉換器具有擴展頻譜頻率調制選項，可將由調制頻率引起的EMI輻射降至最低。

MAX20402/MAX20403采用小型3mm x 3mm FC2QFN封裝，外部元件極少。

特性

• 多功能、小尺寸
  • 工作輸入電壓范圍：3V至36V
  • 同步直流-直流轉換器，集成FET高達2.5A/3.5A
  • 跳躍模式下靜態電流：10μA
  • 開關頻率：3MHz/2.1MHz/400kHz
  • 擴頻選項
  • 固定2.5ms內部軟啟動
  • 提供可編程0.8V至12V輸出電壓范圍或固定5V/3.3V選項
  • 低壓差操作：99%占空比
• 高精度，適用于關鍵安全應用
  • 輸出電壓精度（FPWM）：±1.5%
  • 精密使能閾值，用于完全可編程UVLO閾值
  • 精確的窗口化PGOOD
• 堅固耐用，適用于汽車環境
  • 平均電流模式、強制PWM和跳躍操作
  • 過熱、過壓和短路保護
  • 3mm x 3mm FC2QFN封裝
  • 工作溫度范圍：-40°C至+125°C
  • 可耐受42V負載突降
  • 符合AEC-Q100標準

應用

• 汽車
• ADAS系統
• 雷達模塊
• 信息娛樂
• 工業
• 高壓直流-直流轉換器

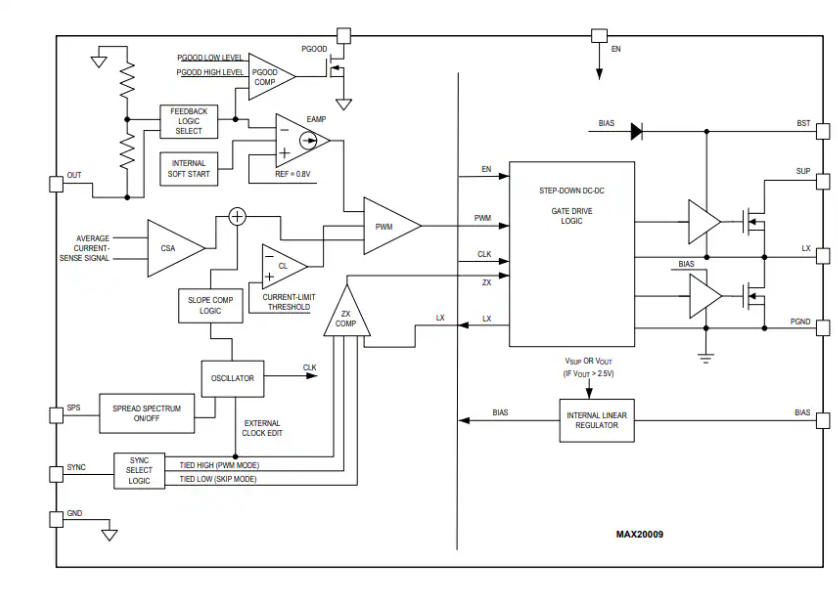

簡化框圖
