TLV6208x 系列器件是小型降壓轉換器，具有很少的外部元件，可實現經濟高效的解決方案。它們是同步降壓轉換器，輸入電壓范圍為 2.5 和 2.7（TLV62080為 2.5 V，TLV62084x 為 2.7 V）至 6 V。TLV6208x 器件專注于在寬輸出電流范圍內實現高效降壓轉換。在中到重負載下，TLV6208x 轉換器在 PWM 模式下運行，并在輕負載電流下自動進入省電模式運行，從而在整個負載電流范圍內保持高效率。

為了滿足系統電源軌的要求，內部補償電路允許寬范圍的外部輸出電容器值。采用 DCS-Control?（直接控制，無縫過渡到省電模式）架構，可實現出色的負載瞬態性能和輸出電壓調節精度。這些器件采用帶導熱墊的 2mm × 2mm WSON 封裝。
*附件：tlv62084.pdf

特性

• 用于快速瞬態調節的 DCS 控制?架構
• 2.5V 至 6V 輸入電壓范圍 （TLV62080）
• 2.7V 至 6V 輸入電壓范圍（TLV62084、TLV62084A）
• 100% 占空比，實現最低壓差
• 省電模式可實現輕負載效率
• 輸出放電功能
• 電源良好輸出
• 熱關斷
• 采用 2 mm × 2 mm 8 端子 WSON 封裝
• 有關改進的功能集，請參閱TPS62080

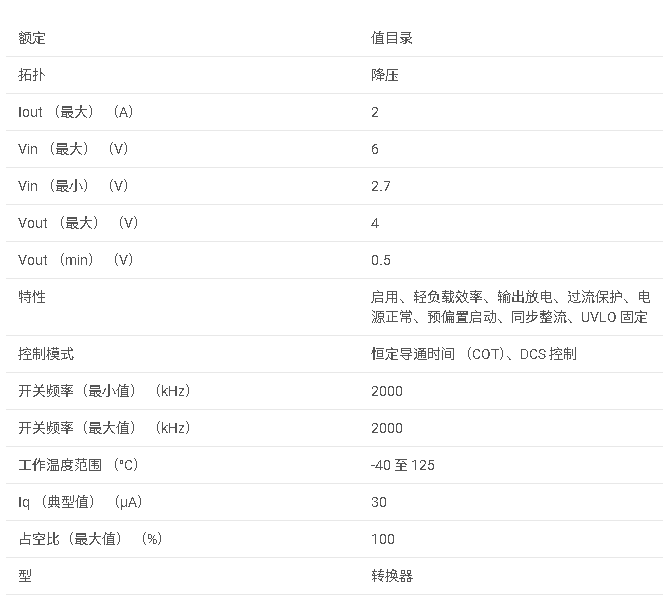

參數

方框圖

1. 產品概述

TLV62084是一款高效同步降壓（Buck）轉換器，適用于電池供電的便攜式設備、點對點負載調節器等多種應用。它采用2mm x 2mm的WSON封裝，具有小體積、高效率的特點。

2. 主要特性

• ?輸入電壓范圍?：2.7V至6V
• ?輸出電壓范圍?：可編程，通過外部電阻分壓器設置
• ?輸出電流?：最大2A
• ?開關頻率?：2MHz（PWM模式），動態調整（PFM模式）
• ?高效率?：在整個負載范圍內保持高效率，特別是在輕載時進入節能模式
• ?軟啟動功能?：避免啟動時的浪涌電流
• ?輸出放電功能?：關機時自動放電輸出電容
• ? 電源良好輸出（PG） ?：指示輸出電壓是否在正常范圍內
• ?熱關斷保護?：防止芯片過熱損壞

3. 應用領域

• 電池供電的便攜式設備
• 點對點負載調節器
• 個人電腦、筆記本電腦、服務器
• 機頂盒
• 固態硬盤（SSD）、內存供電

4. 功能描述

• ?DCS-Control?架構?：結合滯環和電壓模式控制的優點，實現快速瞬態響應和輸出電壓調節精度。
• ?100%占空比低壓差操作?：在輸入電壓接近輸出電壓時，提供最大的輸出電流。
• ?軟啟動?：開機時緩慢增加輸出電壓，避免浪涌電流。
• ?輸出放電?：關機時，通過內部開關自動放電輸出電容，加快放電速度。
• ?電源良好輸出?：當輸出電壓低于設定閾值時，PG引腳輸出低電平，用于指示電源狀態。
• ?熱關斷?：當芯片溫度超過設定閾值時，自動關閉輸出，保護芯片免受損壞。

5. 電氣特性

• ?輸入電壓范圍?：2.7V至6V
• ?輸出電壓?：0.54V至V_IN-1V（典型值）
• ?輸出電流?：最大2A
• ?開關頻率?：2MHz（PWM模式），動態調整（PFM模式）
• ?靜態電流?：典型值30μA（無輸出時）
• ?熱關斷溫度?：典型值150°C

6. 封裝與尺寸

TLV62084采用8引腳WSON封裝，尺寸為2mm x 2mm，帶有熱焊盤，有助于散熱。

7. 設計指南

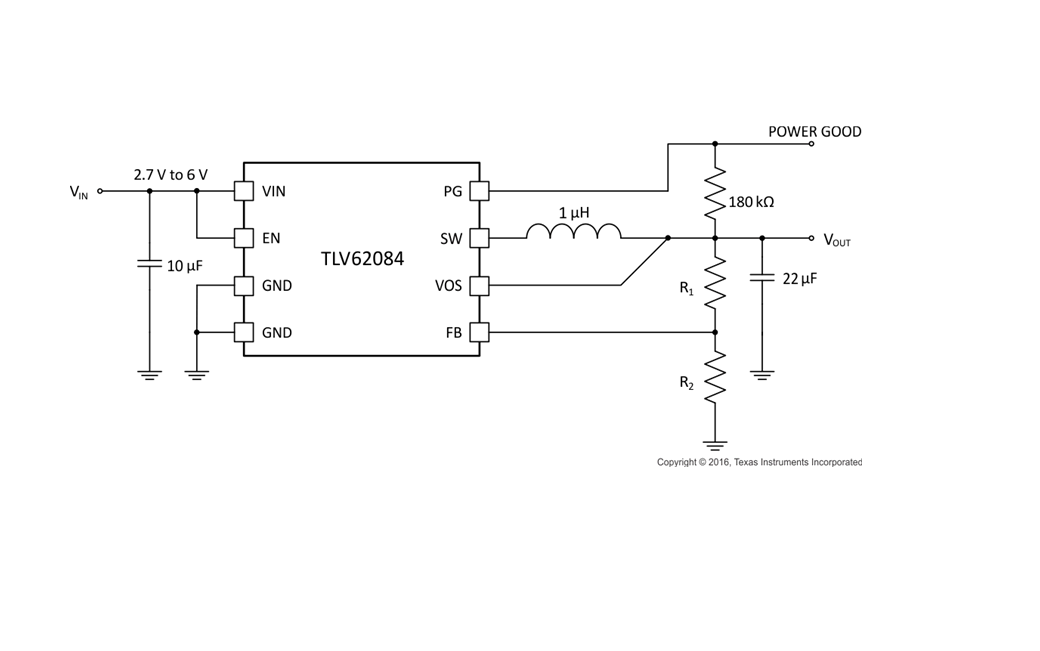

文件提供了詳細的設計指南，包括典型應用電路、組件選擇、布局建議等，以幫助用戶快速完成電源管理系統的設計。

8. 布局建議

• ?輸入和輸出電容?：應盡可能靠近芯片放置，以減小電壓波動和紋波。
• ?電感?：應靠近SW引腳放置，以減小開關噪聲。
• ?反饋和電壓感應引腳?：應使用短而寬的走線，避免噪聲干擾。
• ?熱焊盤?：必須連接到地平面，以提高散熱效果。
