PCIe Gen6典型應用平臺與差分晶體振蕩器參數對照

隨著PCIe Gen6協議的商用推進（64?GT/s，PAM4調制），對系統時鐘的抖動性能、輸出形式、溫度穩定性提出了極高要求。差分輸出晶體振蕩器作為高性能平臺的關鍵時鐘源，需要同時滿足低抖動、差分信號輸出、寬溫度工作、封裝靈活等指標，才能支撐下一代數據中心、AI運算、CXL擴展與高性能存儲等應用。

應用平臺與參數對照表

模塊類型	平臺 / 芯片	推薦型號	推薦頻率	輸出形式	抖動性能	溫度范圍	封裝尺寸
主板 / 服務器	Intel Eagle Stream / AMD SP5	FCO?5L?HCSL?100M	100 MHz	HCSL	≤ 80 fs RMS	?40°C ~ +85°C	5.0×3.2 mm
前沿 GPU 顯卡	NVIDIA H100 / AMD MI300	FCO?7L?LVDS?100M	100 MHz	LVDS	≤ 80 fs RMS	?40°C ~ +85°C	7.0×5.0 mm
CXL 內存模塊	CXL Type 3 / Smart NIC	FCO?3L?LVPECL?200M	200 MHz	LVPECL	≤ 100 fs RMS	?40°C ~ +85°C	3.2×2.5 mm
存儲控制器 / SSD	PCIe Gen5/Gen6 RAID 卡	FCO?2L?HCSL?100M	100 MHz	HCSL	≤ 100 fs RMS	?40°C ~ +85°C	2.5×2.0 mm
AI 加速模塊	PCIe Gen6 AI FPGA卡	FCO?5L?LVDS?100M	100 MHz	LVDS	≤ 80 fs RMS	?40°C ~ +85°C	5.0×3.2 mm

選型建議與應用搭配

100 MHz HCSL：適用于PCIe主鏈路（主板、服務器、RAID卡）

100 MHz LVDS：適用于GPU模塊、AI加速卡、FPGA平臺

200 MHz LVPECL：適用于CXL高速數據鏈路與SerDes接口

供電支持：2.5V / 3.3V 兼容主流控制器

抖動控制：建議選用 ≤100 fs RMS 規格，推薦 ≤80 fs

封裝選擇：空間緊湊應用推薦使用2520或3225小型封裝

FCO?2L：小尺寸差分晶振，適用于SSD/RAID卡

差分晶振FCO-2L數據表

FCO?3L：主流平臺應用，兼容LVPECL/LVDS輸出

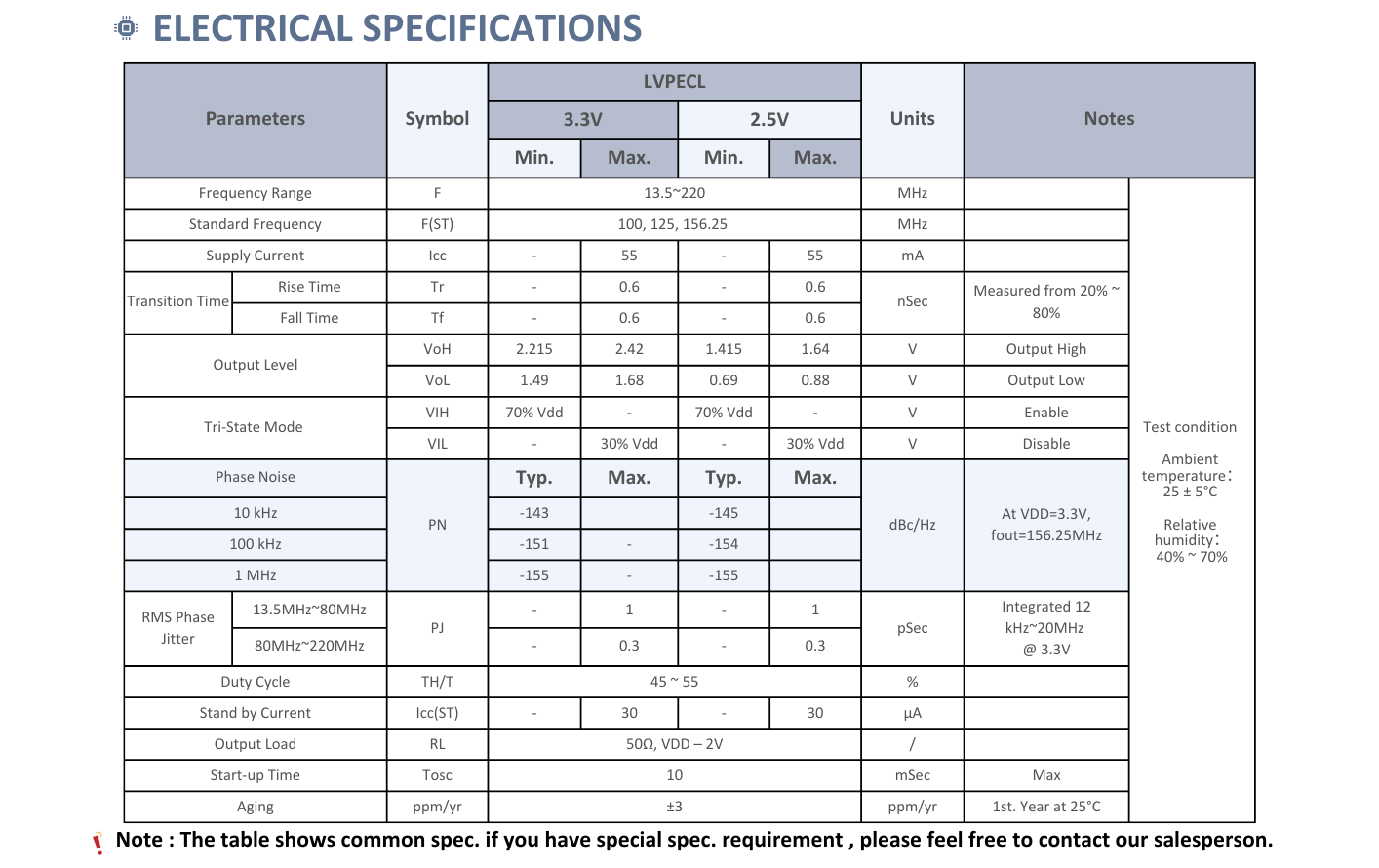

差分晶振FCO-3L數據表

FCO?5L：高可靠性平臺首要之選，支持高速網絡接口

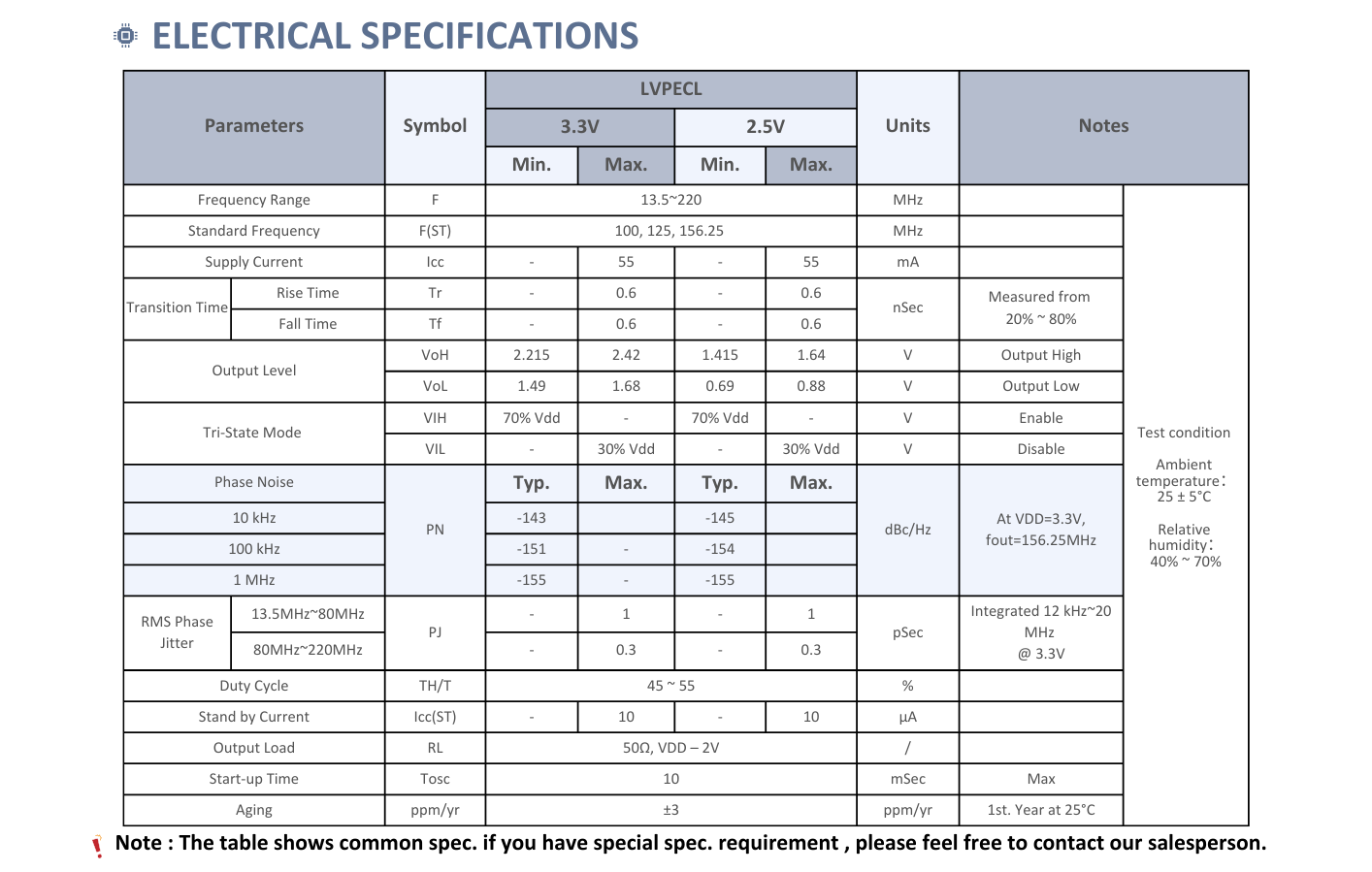

差分晶振FCO-5L數據表

FCO?7L：適配高功耗平臺，如AI GPU服務器

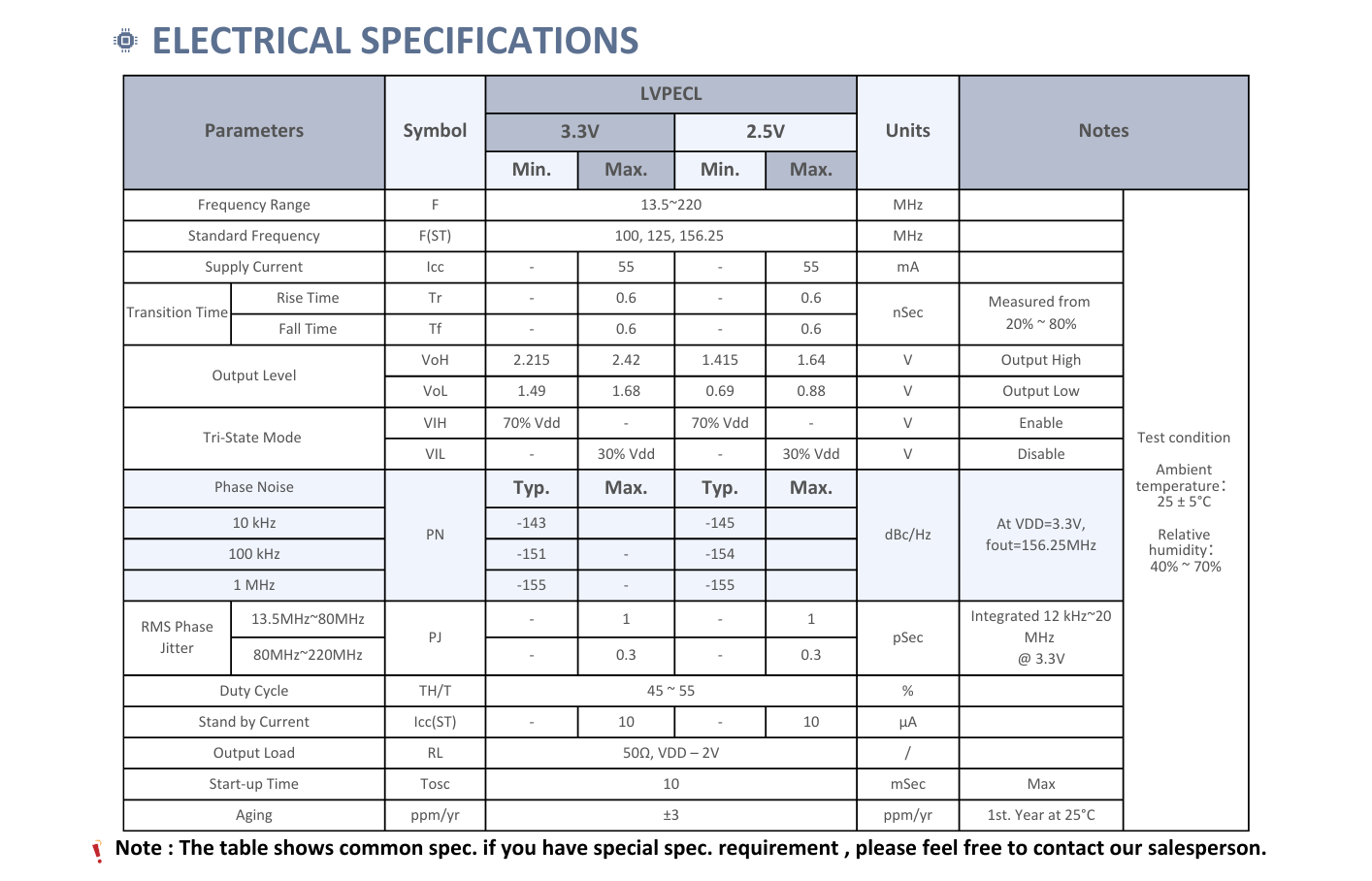

差分晶振FCO-7L數據表

總結

FCom富士晶振FCO-L系列差分晶體振蕩器，在滿足PCIe Gen6高速傳輸平臺對抖動、輸出、電壓、溫度等多方面嚴苛要求的同時，提供多樣化封裝與接口支持，是高性能系統設計中的關鍵時鐘解決方案。聯系我們
