TPS65279 是一款具有 4.5V 至 18V 寬電壓的單片雙通道同步降壓轉換器 工作輸入電壓范圍包括大多數中間總線電壓，工作電壓為 5-、9-、 12 V 或 15 V 電源總線或電池。具有恒頻峰值電流模式控制的轉換器 旨在簡化其應用程序，同時為設計人員提供優化其使用的選項 根據目標應用程序。
*附件：tps65279.pdf

TPS65279通過使用 均流模式，將 ISHARE 引腳連接為高電平。均流模式下的兩相作減少了 系統過濾電容和電感，減輕 EMI 并改善輸出電壓紋波和 噪聲。

TPS65279具有專用的使能引腳。獨立的軟啟動引腳提供 Power Up 可編程性的靈活性。恒頻峰值電流模式控制簡化了 補償并提供快速瞬態響應。逐周期過流保護和 打嗝模式作限制了短路或過載故障中的 MOSFET 功率耗散 條件。

低側反向過流保護還可以防止 損壞轉換器。TPS65279還具有輕負載脈沖跳躍模式 （PSM），由 MODE 引腳配置。

TPS65279 采用 32 引腳熱增強型 HTSSOP （DAP） 封裝和 36 引腳 6 mm × 6 mm VQFN （RHH） 封裝。

特性

• 4.5V 至 18V 寬輸入電壓范圍
• 用于輸出電壓
  轉換的可編程轉換速率控制
• 降壓 1 和降壓 2 中
  的最大連續輸出電流高達 5A
• 降壓 1 和降壓 2 可以并聯以提供高達
  10A 的電流
• 脈沖跳躍模式可在輕負載下
  實現高效率
• 可調開關頻率
  200 kHz 至 1.6 MHz，由外部電阻器設置
• 每個 Buck 的專用使能和軟啟動
• 具有簡單
  補償電路的峰值電流模式控制
• 逐周期過流保護
• 180° 異相作，以減少輸入
  電容和電源引起的噪聲
• 過溫保護
• 采用 32 引腳熱增強型 HTSSOP
  （DAP） 和 36 引腳 VQFN 6mm × 6mm （RHH）
  封裝
  參數

  方框圖

一、產品概述

?TPS65279?是一款由德州儀器（Texas Instruments）生產的雙路同步降壓（Buck）轉換器，具有寬輸入電壓范圍（4.5V至18V）和每路最大5A的連續輸出電流。該芯片適用于多種應用，包括DTV、電信網絡、機頂盒和平板電腦等。

二、主要特性

• ?寬輸入電壓范圍?：4.5V至18V，涵蓋多種中間總線電壓。
• ?雙路5A輸出?：兩路降壓轉換器可并聯以提供高達10A的負載電流。
• ?可調開關頻率?：開關頻率范圍為200kHz至1.6MHz，可通過外部電阻設置。
• ?高效能模式?：輕載時采用脈沖跳躍模式（PSM）以提高效率。
• ?多種保護功能?：包括過流保護、過熱保護和輸出過壓保護等。
• ?軟啟動和電壓跟蹤?：每路輸出具有獨立的軟啟動和電壓跟蹤功能。

三、引腳功能

TPS65279提供了豐富的引腳以實現各種功能，包括使能引腳（EN1、EN2）、電源好引腳（PGOOD1、PGOOD2）、反饋引腳（FB1、FB2）、電流限制引腳（RLIM1、RLIM2）等。詳細引腳功能請參考數據手冊的引腳配置和功能部分。

四、工作模式

• ? 連續導通模式（CCM） ?：當輸入電壓和使能引腳電壓均高于閾值時，轉換器在CCM下工作。
• ? 脈沖跳躍模式（PSM） ?：輕載條件下，通過連接MODE引腳至V7V使能PSM模式，以提高效率。
• ?電流共享模式?：通過連接ISHARE引腳至高電平，使兩路降壓轉換器并聯工作，實現電流共享。

五、應用設計

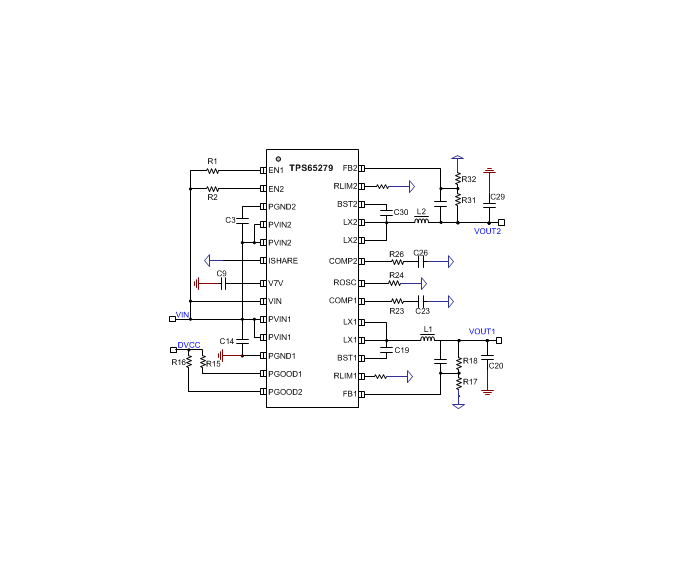

數據手冊提供了詳細的應用設計指南，包括輸出電壓調整、UVLO調整、開關頻率調整、輸出電感和電容選擇、輸入電容選擇以及環路補償等。此外，還提供了雙路降壓操作模式和電流共享模式的應用示例和電路圖。

六、封裝與訂購信息

TPS65279提供兩種封裝選項：32引腳熱增強型HTSSOP（DAP）封裝和36引腳6mm×6mm VQFN（RHH）封裝。詳細封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。

七、布局指南

數據手冊提供了布局指南和布局示例，以幫助設計師在PCB上優化TPS65279的布局。關鍵信號路徑應盡可能短，以減少噪聲和提高性能。
