TPS65261 TPS65261-1 是一款單片三通道同步降壓（降壓）轉換器，具有 3-A/2-A/2-A 輸出電流。4.5V 至 18V 的寬輸入電源電壓范圍涵蓋了由 5V、9V、12V 或 15V 電源總線供電的大多數中間總線電壓。該轉換器具有恒定頻率峰值電流模式，旨在簡化其應用，同時為設計人員提供根據目標應用優化系統的選擇。轉換器的開關頻率可通過外部電阻器在 250 kHz 至 2 MHz 范圍內調節。Buck1 和 Buck2、3 （Buck2 和 3 同相運行）之間的 180° 異相作將輸入濾波器要求降至最低。

TPS65261 TPS65261-1 具有自動電源序列功能，可將 MODE 引腳連接到 V7V 并配置 EN1/2/3 引腳。該器件還具有漏極開路 RESET 信號，用于監控斷電。
*附件：tps65261-1.pdf

在輕負載時，TPS65261 自動在脈沖跳躍模式 （PSM） 下運行，TPS65261-1 在強制連續電流模式 （FCC） 下運行。PSM 模式通過降低輕負載下的開關損耗來提供高效率，而 FCC 模式則降低了噪聲敏感性和射頻干擾。

該器件具有過壓保護、過流和短路保護以及過溫保護功能。當任何輸出電壓超出調節范圍時，一個 power-good 引腳置位。

特性

• 工作輸入電源電壓范圍（4.5 V 至 18 V）
• 反饋參考電壓 0.6 V±1%
• 最大連續輸出電流 3 A/2 A/2 A
• 可調時鐘頻率，從 250 kHz 到 2 MHz
• 每個降壓轉換器的專用使能和軟啟動引腳
• 自動上電、斷電序列
• 輕負載時的脈沖跳躍模式 （PSM）（僅限 TPS65261）
• 輸出電壓電源正常指示器
• 輸入電壓電源故障指示器
• 熱過載保護

參數

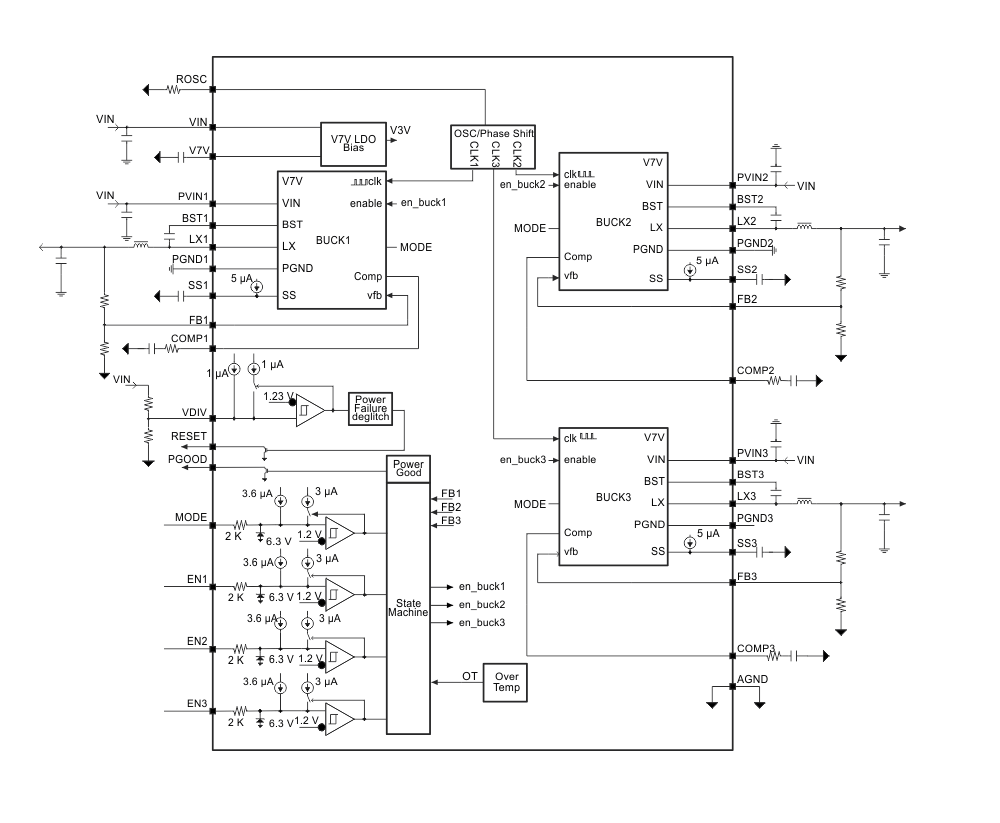

方框圖

一、產品概述

?TPS65261-1?是一款由德州儀器（Texas Instruments）生產的三通道同步降壓（Buck）DC-DC轉換器，具有4.5V至18V的寬輸入電壓范圍，適用于DTV、機頂盒、家庭網關、無線路由器等多種應用。該轉換器提供3A/2A/2A的連續輸出電流，并支持可調開關頻率和多種保護功能。

二、主要特性

• ?寬輸入電壓范圍?：4.5V至18V，適應多種中間總線電壓。
• ?多通道輸出?：三個獨立的Buck通道，分別提供3A/2A/2A的輸出電流。
• ?可調開關頻率?：開關頻率可調范圍為250kHz至2MHz，通過外部電阻設置。
• ?高效模式?：輕載時自動進入脈沖跳躍模式（PSM），提高效率。
• ?軟啟動與跟蹤?：每個Buck通道具有獨立的軟啟動和電壓跟蹤功能。
• ?多種保護功能?：包括過壓保護、過流保護、短路保護和過熱保護等。

三、引腳功能

TPS65261-1提供了豐富的引腳功能，包括使能引腳（EN1/EN2/EN3）、軟啟動引腳（SS1/SS2/SS3）、反饋引腳（FB1/FB2/FB3）、補償引腳（COMP1/COMP2/COMP3）等。詳細引腳功能請參考數據手冊的引腳配置和功能部分。

四、工作模式

• ?正常工作模式?：在正常工作條件下，TPS65261-1以恒定頻率的峰值電流模式控制每個Buck通道的輸出電壓。
• ? 脈沖跳躍模式（PSM） ?：在輕載條件下，自動進入PSM模式，通過減少開關次數來降低功耗。
• ?自動功率序列?：通過連接MODE引腳至V7V，并配置EN1/EN2/EN3引腳，實現自動的電源上電和斷電序列。

五、應用設計

數據手冊提供了詳細的應用設計指南，包括電感選擇、輸出電容選擇、輸入電容選擇、環路補償設計以及布局指南等。此外，還提供了典型應用電路圖和詳細的設計步驟，以幫助設計師快速實現應用。

六、封裝與訂購信息

TPS65261-1提供VQFN封裝選項，具體封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。
