傳輸線基礎知識（帶著以下兩個問題開始我們的學習交流之旅）

什么樣的一條線才可以視為傳輸線？

什么樣的情況下，線材的傳輸被視為高頻傳輸?

電線電纜特性參數介紹

■參數名稱：衰減，?點擊了解【你必須懂的參數之一【衰減（Attenuation）】;表示電磁波在均勻電纜上每公裡的衰減值，它由兩部分組成，由於金屬導體中的損耗而產生的衰減.

衰減-Attenuation 單位–dB

高頻電子訊號在傳動時由於基本材料電阻，產生訊號強度(電壓)降低以外，尚有因高頻引發的Impedance，導致電子訊號強度再被降低,基本電阻的衰減取決於導體材質可稱直流衰減,電容電感的衰減取決於頻率高低可稱交流衰減，且頻率越高此衰減越嚴重.

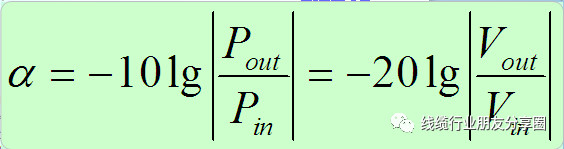

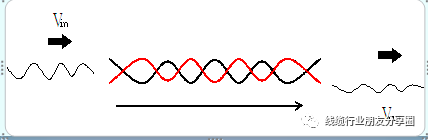

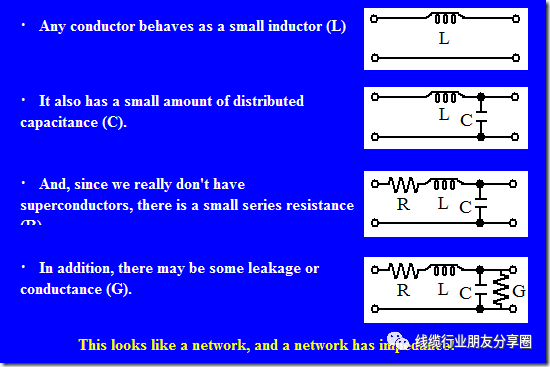

定義：指輸出端功率（Pout）比入射端功率（Pint）降低了多少，以dB（分貝）來表示。也可以是指輸出電壓（Vout）與入射電壓（Vin）相比訊號損耗剩下多少，一般是用NA（網路分析儀）來量測，可由儀器直接量得，其公式如下：

衰減常數（電線電纜手冊一）

表示電磁波在均勻電纜上每公裡的衰減值，它由兩部分組成，

由於金屬導體中的損耗而產生的衰減；

由於介質中損耗產生的衰減

αn={[RLGL-ω-2LLCL+(RL+ω2LL2)(GL2+ωL -2C2)1/2]/2} 1/2

在低損耗近似中，上式可近似為：

αn=(RL/Z0+GL*Z0)/2

從兩個電壓比值奈培數到同一比值的dB數之間存在一個簡單的轉換關係，如果兩個電壓的比值奈培數為rn，同樣電壓比值的dB數為rdB，由於它們等於相同的電壓比，所以可以得到：

10rdB/20=ern rdB=rn*20loge=8.68*rn

所以傳輸線單位長度的衰減dB/長度為：

αdB=8.68αn=4.34(RL/Z0+GL*Z0)

注：αn表示衰減，為奈培/長度

αdB表示衰減，為dB/長度

RL表示導線單位長度串聯電阻

CL表示單位長度電容

LL表示單位長度串聯回路電感

GL表示由介質引起的單位長度并聯電導

Z0表示傳輸線特性阻抗，單位為Ω（傳輸線理論）

論上，這雖是頻域中的衰減，但衰減卻與頻率沒有內在聯繫，然而事實上，在現實世界中，對於非常好的傳輸，由於趨膚效應的影響，單位長度串聯電阻隨著頻率的平方根增加；由於介質損耗因數的影響，單位長度并聯電導隨著頻率而增加，這意味著衰減也會隨著頻率的升高而增加，高頻率正弦波的衰減要大於低頻率的衰減.

單位元長度損耗由兩部分組成，一部分是由導線損耗引起的衰減：αcond=4.34(RL/Z0),另一部分衰減與介質材料損耗有關：αdiel=4.34(GL*Z0)，總衰減為：αdB=αcond＋αdiel

隨著頻率的升高，介質引起衰減的增加速度要比導線引起衰減的增加速度快，那麼會存在某一頻率，使得在這一頻率之上時介質引起的衰減處於主導地位.

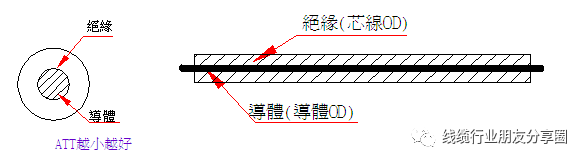

低衰減因素

低衰減可歸於下列因素：

a.很大的中心導體直徑

(d)或絕緣介電材質的直徑。

介電材質能防止高頻能量經由電阻成份散逸而保存的能力.介電材質散逸

係數越低, 代表其傳遞高頻能量之能力越高.

b.中心導體直徑或覆被低阻值.

c.低介電係數.

d.低的集膚效應深度.

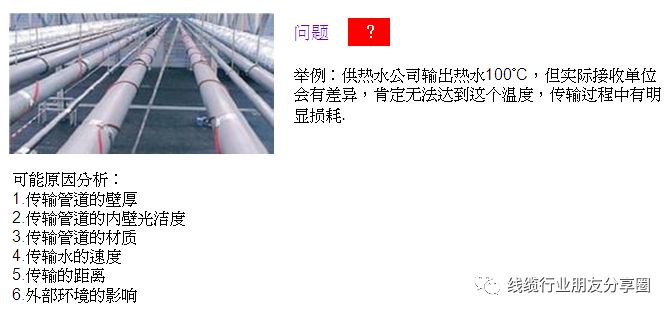

實際生產過程控制重點

??材料衰減：有電壓的情況下,分子會產生擺動,擺動會產生熱量,即而把部分能量轉化為熱能.

??導體衰減：導體會發熱,消耗的為熱能.反射衰減：遇到材料不均勻點

??控制重點：設計關鍵點

?阻抗，絕緣外徑，導體外徑，屏蔽狀況

?阻抗大—衰減小﹔

?絕緣線徑大—阻抗大—衰減小﹔

?導體直徑大—衰減小﹔

?發泡度大—介電常數小—衰減小﹔

?編織密度增加—衰減小﹔

?編織+鋁箔結構—衰減小﹔

?鋁箔厚度增加—衰減小﹔

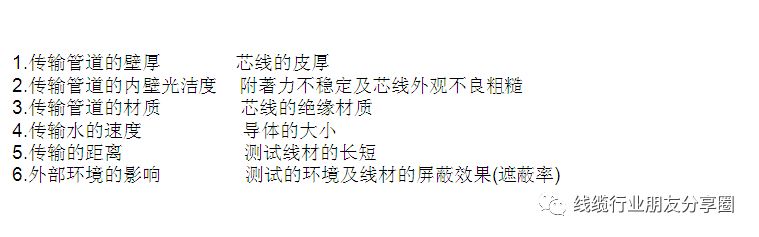

??控制重點：制造過程關鍵點

?芯線的皮厚偏小----- 衰減增大

?附著力不穩定及芯線外觀不良粗糙-----衰減增大

?芯線的絕緣材質-----介電常數小.衰減小.

?導體的大小---導體偏小---衰減大

?測試線材的長短---線長衰減大

?測試的環境及線材的屏蔽效果(遮蔽率)----環境差---衰減大

不同線種的應用設計理論重點介紹【同軸線結構】

影響衰減的因素﹕阻抗﹑絕緣線徑﹑導體直徑﹑編織錠子數﹑每錠根數

■阻抗增大—衰減減小﹔

■絕緣線徑增大—阻抗增大—衰減減小﹔

■導體直徑增大—衰減減小﹔

■發泡度增加—介電常數減小—衰減減小﹔

■外導體變化的影響

■編織密度增加—衰減減小﹔

■編織+鋁箔結構—衰減減小﹔

■鋁箔厚度增加—衰減減小﹔

不同線種的應用設計理論重點介紹【對絞線結構】

影響衰減的因素﹕導體﹑絕緣介質﹑絕緣線徑﹑對絞節距﹑對屏蔽松緊﹑對屏蔽厚度﹑成纜節距﹑總屏蔽﹑總屏蔽厚度﹑對內延時差.

■導體線徑大—衰減小﹔導體絞合節距增大—衰減減小﹔

■導體絞合質量差(起股﹑松散﹑不圓整等)—高頻衰減跳動。

■絕緣介質﹕發泡度增大—介電常數減小—衰減減小﹔

■絕緣線徑﹕絕緣線徑增大—阻抗增大—衰減減小﹔

■對絞節距﹕對絞節距增大—衰減減小﹔

■對屏蔽松緊

■鋁箔繞包過緊—衰減增大﹔鋁箔繞包緊—高頻衰減無跳動﹔

■鋁箔繞包過緊—高頻衰減跳動﹔鋁箔繞包松—高頻衰減有跳動。

■鋁箔繞包不平整—高頻衰減跳動.

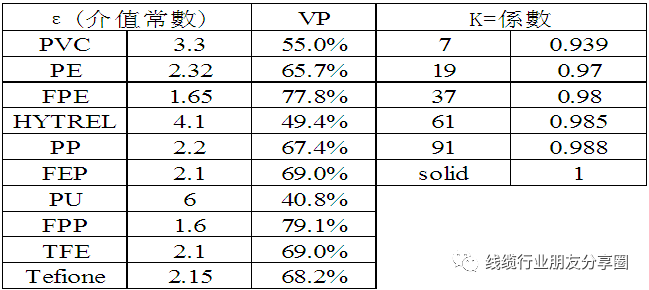

【衰減參數之系數的說明】

影響衰減的因素﹕在衰減參數的應用里面一般有兩個系數比較重要，如附

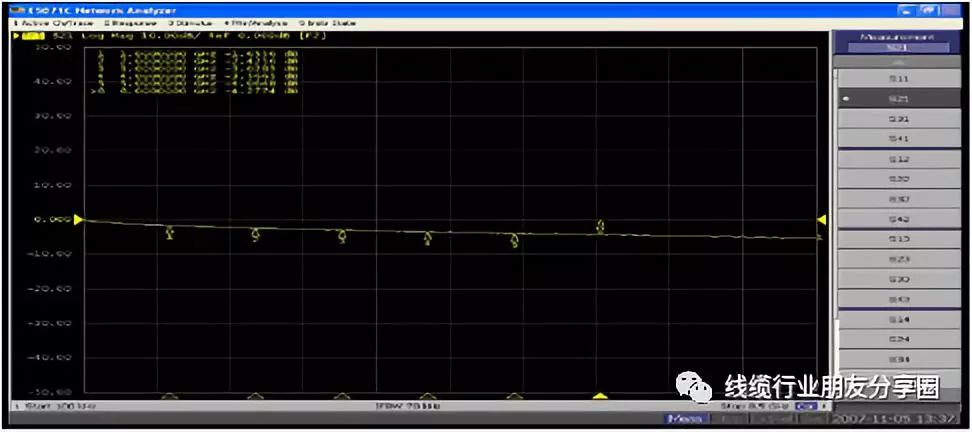

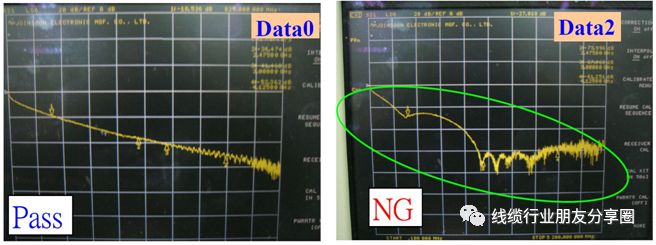

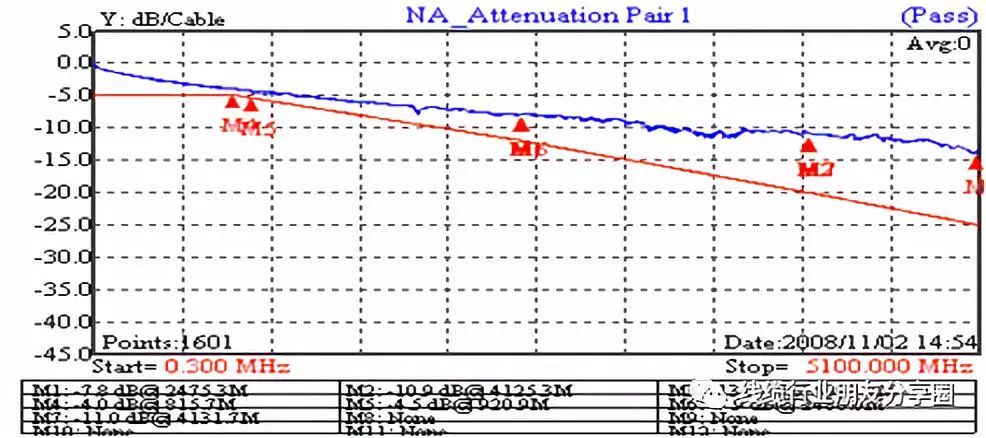

以下為常規手動測量和軟件測試的圖形供參考交流！

小結建議

以上所寫部分公式主要為理論知識，在實際制程中很少會根據這些公式來計算，在實際制中影響衰減的主要因素是阻抗，所以控制阻抗穩定是非常重要一個環節，這就要求在做導體時注意OD穩定、外觀美觀、無刮傷、凸起等會影響到阻抗的不良因素，對於芯線要求OD穩定、同心度高、表面光滑美觀，絞線時要求絞距穩定、收/放線張力平衡，對於外被要求押出時不能過緊過松，所以只有做好線的每一個工段，才能保證阻抗變化不大，才能保證衰減較好 ，對于線纜研發工程師而言，不僅理論知識要掌握好，更重要的是理論結合實際來綜合設計考量，今天晚上就談到衰減，明天我們繼續如以下次序！
