TPS53513 器件是一款小型同步降壓轉換器，具有自適應導通時間 D-CAP3 控制模式。該器件易于使用，外部元件數量少，適用于注重空間的電源系統。

該器件具有高性能集成 MOSFET、精確的 0.5% 0.6V 基準和集成升壓開關。具有競爭力的特性包括極少的外部元件數量、快速負載瞬態響應、自動跳躍模式作、內部軟啟動控制以及無需補償。
*附件：tps53513.pdf

強制連續導通模式 （FCCM） 有助于滿足高性能 DSP 和 FPGA 嚴格的電壓調節精度要求。TPS53513器件采用 28 引腳 VQFN 封裝，額定環境溫度范圍為 –40°C 至 +85°C。

特性

• 具有 8A 連續輸出電流的集成
  13.8mΩ 和 5.9mΩ MOSFET
• 支持所有陶瓷輸出電容器
• 參考電壓 600 mV ±0.5% 容差
• 輸出電壓范圍：0.6 V 至 5.5 V
• 具有快速負載階躍響應的 D-CAP3? 控制模式
• 自動跳過 Eco 模式?可實現高輕負載效率
• FCCM 滿足嚴格的輸出紋波和電壓要求
• 8 種可選頻率設置，范圍為
  250 kHz 至 1 MHz
• 預充電啟動能力
• 內置輸出放電電路
• 漏極開路電源就緒輸出
• 3.5 mm × 4.5 mm、28 引腳 VQFN 封裝

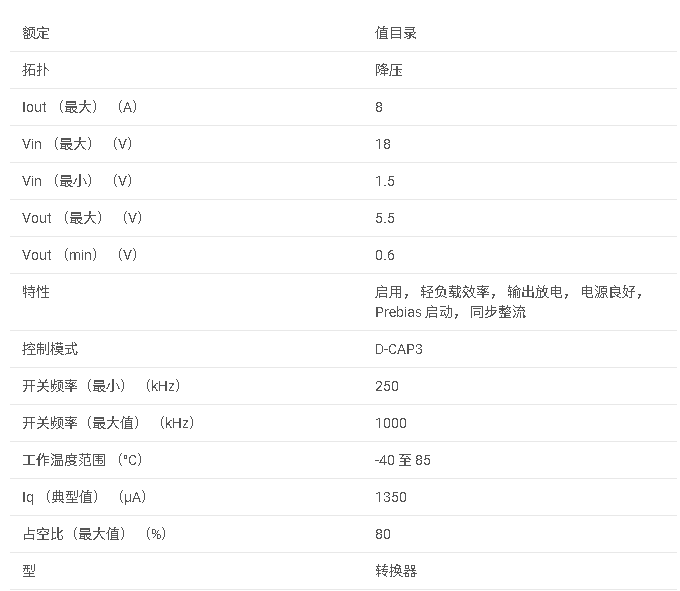

參數

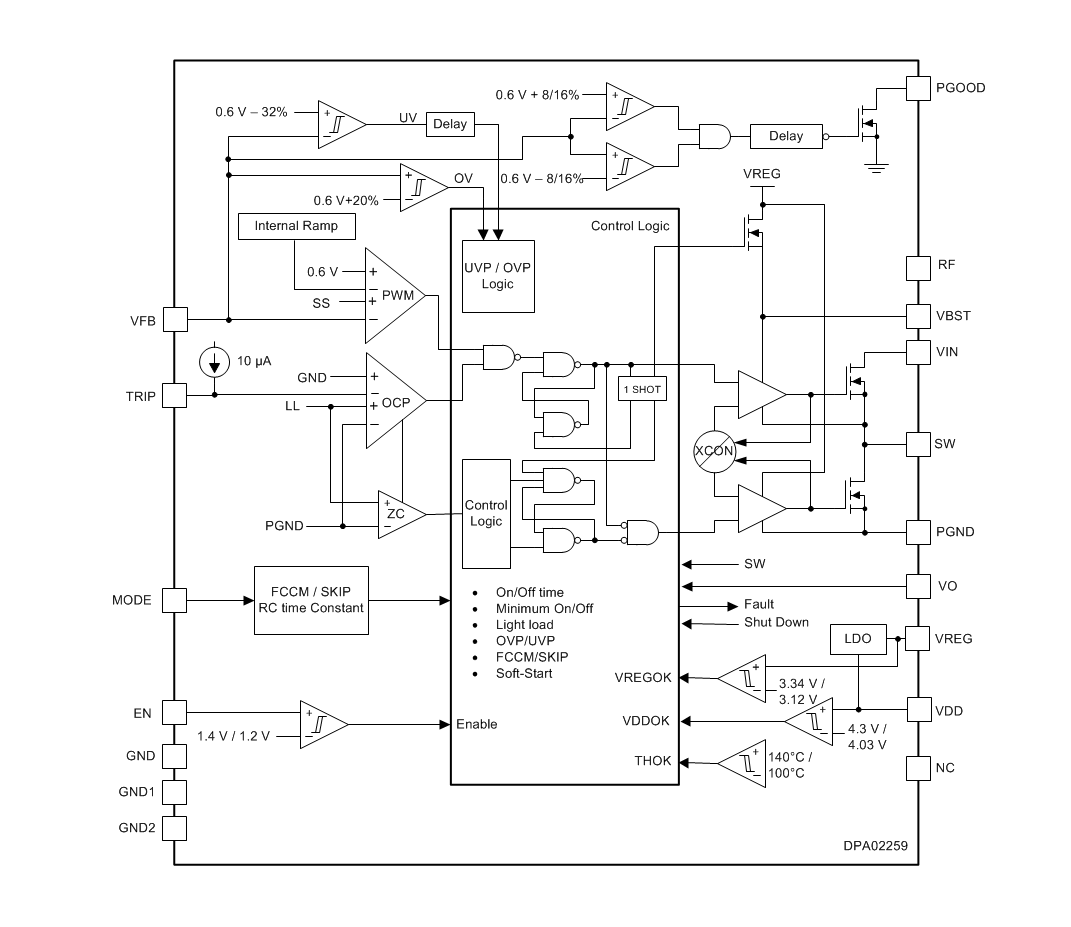

方框圖

一、產品概述

TPS53513是一款由德州儀器（Texas Instruments）生產的8A同步降壓（Step-Down）SWIFT?轉換器，適用于1.5V至18V的輸入電壓范圍（帶4.5V至25V偏置）。該產品集成了高性能的MOSFETs，具有低外部元件需求、快速負載瞬態響應和自動跳頻模式等特點，適用于服務器和云計算點負載（POL）、寬帶、網絡和光通信基礎設施等應用場景。

二、主要特性

• ?高集成度?：集成13.8mΩ和5.9mΩ的MOSFETs，支持8A連續輸出電流。
• ?寬輸入電壓范圍?：支持1.5V至18V的輸入電壓（帶4.5V至25V偏置）。
• ?輸出電壓可調?：輸出電壓范圍為0.6V至5.5V，可通過外部電阻分壓器調整。
• ?快速瞬態響應?：采用D-CAP3?控制模式，實現快速負載瞬態響應。
• ?高效節能?：支持自動跳頻模式（Auto-Skip Eco-Mode?），提高輕載效率。
• ?多種保護功能?：包括過流保護、過壓保護、欠壓鎖定（UVLO）、熱關斷等。
• ?緊湊封裝?：采用3.5mm × 4.5mm的28引腳VQFN封裝。

三、引腳功能

TPS53513的引腳功能包括：

• ?VIN?：轉換電源電壓輸入引腳。
• ?VDD?：控制器電源電壓輸入引腳。
• ?VREG?：5V LDO輸出，為內部電路和柵極驅動器供電。
• ?SW?：功率轉換器的輸出開關端子，連接輸出電感。
• ?FB?：反饋電壓輸入引腳，用于輸出電壓調節。
• ?MODE?：設置強制連續導通模式（FCCM）或跳頻模式，并選擇D-CAP3模式的斜坡系數。
• ?PGOOD?：開漏電源正常狀態信號輸出引腳。
• ?EN?：使能引腳，控制轉換器的開啟和關閉。
• ?RF?：SW頻率配置引腳，通過連接電阻分壓器設置不同的SW頻率。
• ?NC?：未連接引腳，內部懸空。
• ?PGND?：功率地引腳，連接內部低側MOSFET的返回路徑。
• ?GND?：模擬地引腳，連接未使用的內部電路。

四、工作原理

TPS53513采用自適應導通時間D-CAP3控制模式，通過內部斜坡生成電路和電壓反饋信號來調節輸出電壓。在負載瞬態期間，D-CAP3控制模式能夠快速響應并維持輸出電壓穩定。產品還支持自動跳頻模式，在輕載條件下自動降低開關頻率以提高效率。此外，TPS53513還集成了多種保護功能，確保在過流、過壓、欠壓等異常情況下能夠安全關斷。

五、應用設計

數據手冊提供了詳細的應用設計指南，包括如何選擇電感、輸出電容、輸入電容以及電阻分壓器等元件，如何進行環路補償設計，以及如何配置MODE、RF和EN等引腳以實現所需的功能。此外，還介紹了典型應用電路和PCB布局指南，以幫助設計師實現優化的電源解決方案。

六、封裝與訂購信息

TPS53513提供28引腳VQFN封裝選項，具體封裝信息和訂購代碼請參考數據手冊的封裝選項附錄部分。
