      Analog Devices Inc. MAX25608 12開關LED矩陣管理器數據手冊

      科技觀察員 ? 2025-06-26 11:41 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Analog Devices MAX25608 12開關高亮度LED矩陣管理器設計用于汽車照明，具有一個12開關陣列，用于旁路連接單串或雙串應用中的單個LED。在MAX25608上還設有12個單獨控制的N溝道MOSFET開關，額定電壓為14V，導通電阻為0.06Ω。單個電流源為串聯的所有LED供電。該LED矩陣管理器還可配置為兩串應用，每串串聯六個開關。每個開關均可跨接一個、兩個或三個串聯的LED。MAX25608可實現兩個開關關聯將大電流LED旁路。該IC包括一個內部電荷泵，為LED旁路開關的柵極驅動供電。

      數據手冊：*附件：Analog Devices Inc. MAX25608 12開關LED矩陣管理器數據手冊.pdf

      Analog Devices MAX25608 LED矩陣管理器設有串行外設接口 (UART)，用于串行通信。通過串行接口可將每個開完全打開、完全關閉，可帶或不帶漸暗過渡調光。該IC通過串行接口提供開路LED保護以及開路和短路LED故障報告。

      MAX25608采用28引腳TSSOP封裝，帶裸露焊盤。

      特性

      • 符合汽車類AEC-Q100標準
      • 靈活的配置
        • 單串最多串聯12個開關
        • 兩個子串，每串六個串聯開關
      • 最佳PWM調光排列提供出色的調光性能
        • 可編程12位PWM調光
        • 在PWM調光狀態之間漸暗過渡
        • 內部或外部時鐘，用于PWM調光
        • 可編程轉換率，用于EMI控制
      • 可靠的串行接口
      • 保護特性和封裝提高了可靠性
        • 開路LED保護
        • NTC溫度監控器
        • 可編程開路和短路LED閾值
        • 開路和短路LED故障報告
        • 散熱增強型28引腳TSSOP-EP封裝

      應用

      • 汽車矩陣LED系統
      • 自適應驅動光束燈

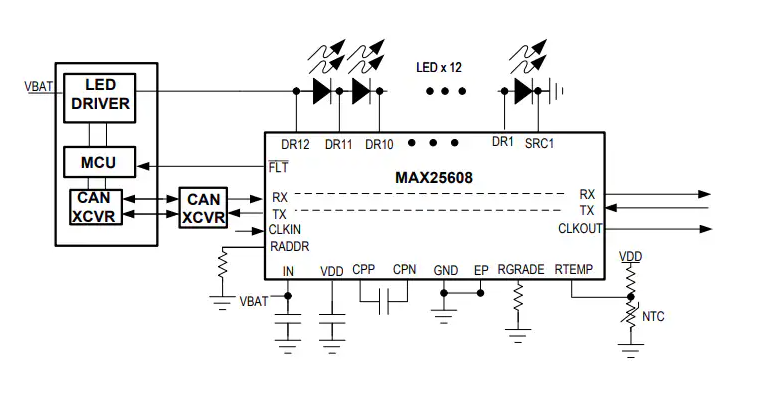

      簡化框圖
