Analog Devices LTM4693 2A降壓-升壓μModule?直流-直流轉換器可在高于、低于或等于輸出電壓的輸入電壓下工作。封裝中包含開關控制器、電源MOSFET、電感器和所有支持元件。LTM4693的高級拓撲結構可在所有工作模式下提供連續傳輸。工作電壓VIN 范圍為2.6V至5.5V，涵蓋各種電源，包括3.3V和5V（典型值）。輸出電壓范圍為1.8V至5.5V，可通過外部電阻器設置。典型應用只需少量外部元件。

數據手冊：*附件：Analog Devices Inc. LTM46932A?升壓降壓DC-DC轉換器數據手冊.pdf

Analog Devices LTM4693直流-直流轉換器采用超薄型3.5mm×4.0mm×1.25mm LGA封裝，無鉛，符合RoHS指令。

特性

• 寬輸入電壓范圍：2.6V至5.5V
• 可調范圍輸出電壓范圍：1.8V至5.5V
• 2A連續輸出電流，VIN ≥V OUT （降壓模式和降壓-升壓模式）；最小1A連續輸出電流，VIN ＜V OUT （升壓模式）
• 低紋波降壓-升壓結構
• 可編程軟啟動和VIN UVLO
• 突發模式下IQ 為15μA，可在輕負載時實現高效率
• 超薄、小型表面貼裝占位面積
• 3.5mm x 4mm x 1.25mm LGA封裝

應用

• 電信、數據通信（光學模塊）和 工業設備
• 醫療和工業儀器
• 無線射頻發射器
• 電池供電系統

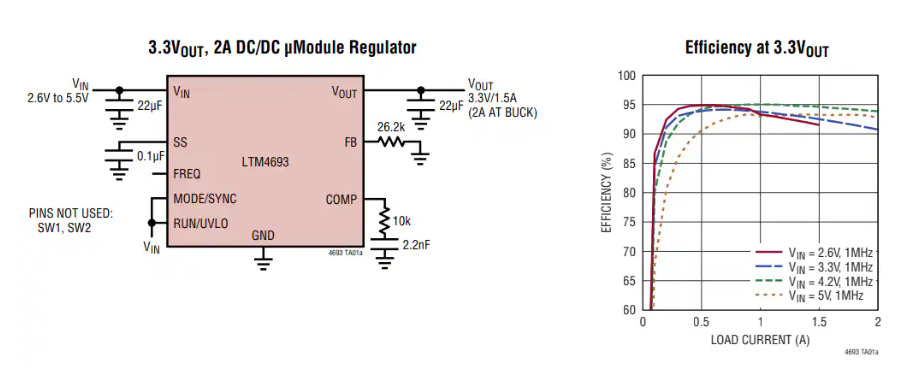

典型應用
