嵌入式產品批量出貨，總是有個別發生UBIFS文件系統損壞或變只讀？觸覺智能憑借多年工控嵌入式核心板客戶服務經驗，教您如何避免！

基于觸覺智能RK3506核心板/星閃開發板演示，3核A7+M0多核異構，雙CAN FD, 雙百兆以太網，6路高速UART，FLexbus可擴展高速ADC。-40~85℃工業級工作溫度，實測抗8KV接觸靜電，15KV空氣放電。量產趕緊收藏，預防Flash文件系統出問題!

一、文件系統布局優化

按訪問特性分區

bash # 創建不同特性的卷 ubimkvol /dev/ubi0 -N rootfs -s 512MiB # 根文件系統 ubimkvol /dev/ubi0 -N logs -s 128MiB # 日志分區（寫密集） ubimkvol /dev/ubi0 -N data -s 256MiB # 數據分區

關鍵目錄獨立掛載

bash # 對日志目錄使用高性能配置 mount -t ubifs /dev/ubi0_1 /var/log -o fastrw,writecache=on # 對配置目錄使用高可靠性配置 mount -t ubifs /dev/ubi0_2 /etc -o sync,journal_placements=3

二、UBI層核心配置

目的是強化壞塊管理與備用機制,分以下三步：

預留充足的備用塊（Spare Blocks）

作用：備用塊用于替換壞塊，若數量不足，壞塊超過閾值會觸發只讀模式。

配置方法：在 UBI 初始化時通過-S參數指定備用塊比例（建議≥10%）。

示例：對/dev/mtdX分區初始化UBI，預留15%備用塊。

ubiattach /dev/ubi_ctrl -m X -O 2048 -s 15%

優化壞塊掃描與標記策略

UBI 默認在初始化時掃描壞塊，但動態掃描可實時檢測新壞塊：

# 掛載時啟用動態壞塊掃描（`scan=on`） mount -t ubifs /dev/ubi0_0 /mnt -o scan=on

調整壞塊標記閾值：

通過-m參數設置最小擦除計數閾值（避免過早標記健康塊）： ubiattach /dev/ubi_ctrl -m X -e 2048 -c 1000# 擦除計數≥1000才標記為壞塊

強化磨損均衡（Wear Leveling）

配置磨損均衡周期，縮短磨損均衡間隔，避免部分塊過度磨損。

# 掛載時設置磨損均衡周期為1000次寫入 mount -t ubifs /dev/ubi0_0 /mnt -o wl_granularity=1000

啟用緊急磨損均衡，當壞塊率超過閾值時強制觸發均衡。

# 壞塊率超5%時觸發緊急均衡 mount -t ubifs /dev/ubi0_0 /mnt -o emergency_wl=5

三、參數優化 增強錯誤容忍性

配置錯誤處理策略

禁用自動只讀模式：默認情況下，UBIFS 遇到元數據錯誤會轉為只讀，可通過errors=continue參數改為嘗試修復。

mount -t ubifs /dev/ubi0_0 /mnt -o errors=continue

啟用寫重試機制，對寫入失敗的塊嘗試重試（適用于臨時壞塊）。

mount -t ubifs /dev/ubi0_0 /mnt -o write_retry=3

強化元數據保護

啟用校驗和Checksum：對 inode、日志等元數據啟用校驗和，確保損壞時可檢測修復。

# 初始化UBI時啟用元數據校驗 ubiformat /dev/mtdX -O 2048 -c 1024 -m -s 512

設置日志區冗余：增加日志區副本數量，避免單副本損壞導致元數據丟失。

mount -t ubifs /dev/ubi0_0 /mnt -o journal_placements=2

調整寫入性能與可靠性平衡

禁用快速寫入模式：快速寫入（fastwrite）可能犧牲可靠性，建議禁用。

mount -t ubifs /dev/ubi0_0 /mnt -o fastwrite=0

啟用同步寫入（按需）：關鍵數據寫入時強制同步，避免緩存導致的丟失。

mount -t ubifs /dev/ubi0_0 /mnt -o sync

四、硬件與系統級優化

目的是預防壞塊產生：

選擇高可靠性閃存芯片

優先選用工業級 MLC/NAND 閃存，避免消費級芯片；

確保閃存的擦寫次與系統寫入量匹配（如工業級芯片≥3000次P/E）。

觸覺智能旗下全系產品，供應鏈均嚴格使用原廠全新原裝物料！

定期執行壞塊掃描與文件系統檢查

自動掃描腳本：如下

# 每周執行UBI壞塊掃描 ubiupdatevol /dev/ubi0_0 -U

# 每月執行UBIFS一致性檢查 ubifscck /dev/ubi0_0

壞塊告警機制

通過監控/sys/class/ubi/ubi0/ubi0_0/bad_blocks節點，當壞塊數超過閾值時觸發警告。

# 示例腳本：當壞塊率超8%時發送告警 BAD_BLOCKS=$(cat /sys/class/ubi/ubi0/ubi0_0/bad_blocks) TOTAL_BLOCKS=$(cat /sys/class/ubi/ubi0/ubi0_0/size) RATE=$((BAD_BLOCKS * 100 / TOTAL_BLOCKS)) if [ $RATE -gt 8 ]; then echo "ALERT: Bad block rate exceeds 8%!" | mail -s "UBI Bad Blocks" admin@example.com fi

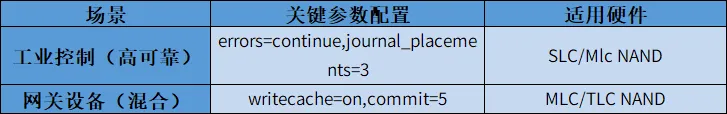

五、典型配置示例

完整推薦的UBIFS掛載命令，整合上述優化參數

預留充足的備用塊（Spare Blocks）

作用：備用塊用于替換壞塊，若數量不足，壞塊超過閾值會觸發只讀模式。

mount -t ubifs /dev/ubi0_0 /mnt \ -o \ scan=on,# 啟用動態壞塊掃描 errors=continue,# 錯誤時嘗試修復而非只讀 spare_blocks=15%,# 預留15%備用塊 wl_granularity=1000,# 磨損均衡周期1000次寫入 journal_placements=2,# 日志區雙副本 write_retry=3,# 寫入失敗重試3次 fastwrite=0,# 禁用快速寫入模式 sync# 啟用同步寫入

六、故障恢復

當分區已變為只讀或出錯時，UBIFS 分區已因壞塊變為只讀，可嘗試以下修復步驟。

強制卸載并檢查：

umount /mnt ubifscck /dev/ubi0_0 -r# -r參數嘗試修復錯誤

重新掛載并啟用修復模式

mount -t ubifs /dev/ubi0_0 /mnt -o errors=continue,repair=on

緊急情況下重建UBI卷

# 注意：此操作會丟失數據，需提前備份 ubidestroy /dev/ubi0 ubicreate /dev/ubi_ctrl -m X -S 15% mkfs.ubifs /dev/ubi0_0 -r /backup_data

通過以上從 UBI 層配置、UBIFS 參數優化到硬件預防的多層策略，可顯著降低壞塊導致分區只讀的風險。實際應用中需結合設備寫入量、閃存壽命等因素調整參數，定期監控壞塊率。
