TPS56X20 是一款具有電壓縮放控制的同步 DC-DC 轉換器 IC（集成電路），可為需要內核電壓 （V 的微處理器 （MCU） 供電 核心 ） 調整。初始上電后，輸出電壓可通過通過 I 發送的 VID 代碼進行編程/縮放^2^C 兼容總線。

該降壓轉換器采用自適應導通時間 D-CAP2 模式控制，無需外部元件即可提供非常快速的瞬態響應。與傳統的電壓/電流模式控制不同，D-CAP2 支持在高負載的 PWM 模式和輕負載的 Eco 模式?之間無縫轉換。Eco 模式在輕負載下保持高效率。
*附件：tps56c20.pdf

TPS56X20 支持超低 ESR 陶瓷電容器和低等效串聯電阻 （ESR） 輸出電容器，例如 POSCAP 或 SP-CAP。該器件針對 1.0μH 至 2.2μH 的小型電感進行了優化，節省了 PCB 面積。

TPS56X20 器件采用 HTSSOP 封裝。

特性

• D-CAP2? 對照
  • 輸入電壓范圍：4.5V 至 17V
  • 開關頻率：500kHz
  • 針對 1.0μH 至 2.2μH 電感進行了優化
• ±1% 輸出電壓精度
• 通過 I 的功能^2^C 兼容接口
  • 輸出電壓 （VID）：0.6V 至 1.87V，10mV
  • 自動跳過 Eco 模式? ON/OFF （輕負載）
  • 電流限制目標：40% 至 160%
  • 使能 IC，回讀電源正常
  • 打嗝模式保護開/關
• IC 端子特性
  • 使用外部電阻器啟動 VFB 引腳
    的輸出電壓：0.6V 至 1.87V
  • 可調軟啟動、
    單調預偏置啟動
  • 電源正常
  • 我^2^C 地址編程 （2bits）
• 逐周期過流限制控制
• 熱關斷 （TSD）
• 欠壓鎖定 （UVLO）
• 帶 PowerPAD? 的 TSSOP 封裝 （PWP）

參數

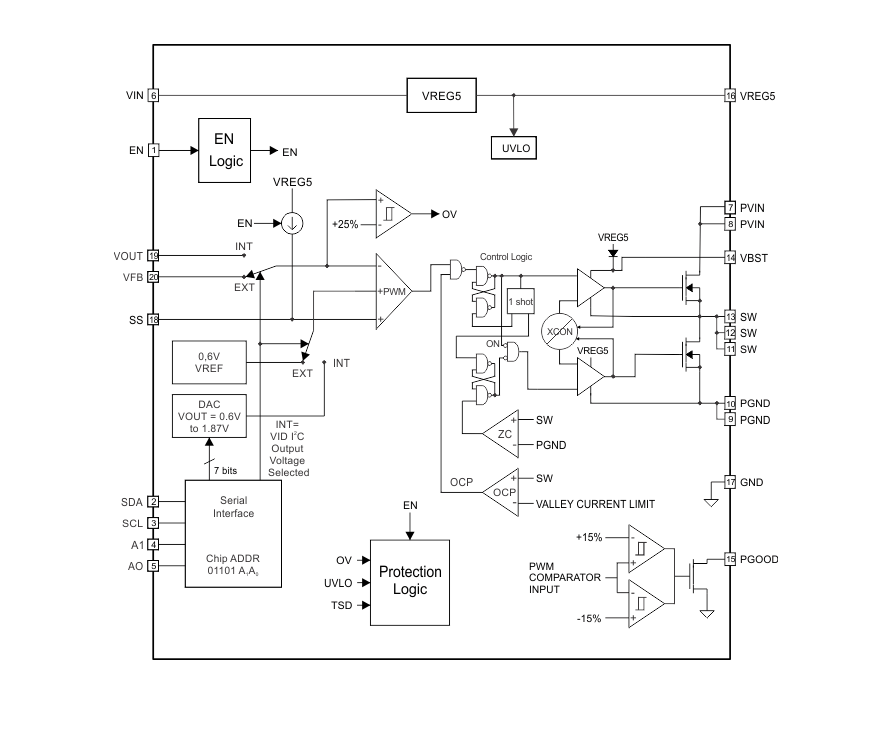

方框圖

1. 產品概述

• ?產品名稱?：TPS56C20
• ?類型?：同步降壓（Buck）DC-DC轉換器
• ?輸入電壓范圍?：4.5V 至 17V
• ?輸出電流?：12A
• ?特色功能?：D-CAP2?控制、I2C兼容接口、自動跳過Eco-mode?、熱關斷（TSD）、欠壓鎖定（UVLO）

2. 功能特點

• ?D-CAP2?控制?：無需外部組件即可提供快速瞬態響應。
• ?I2C兼容接口?：支持輸出電壓（VID）編程，范圍0.6V至1.87V，步長10mV。
• ? 自動跳過Eco-mode? ?：在輕載時自動跳過周期，提高效率。
• ? 熱關斷（TSD） ?：防止過熱損壞。
• ? 欠壓鎖定（UVLO） ?：輸入電壓過低時自動關斷輸出。

3. 封裝與尺寸

• ?封裝類型?：HTSSOP（帶PowerPAD?）
• ?引腳數?：24
• ?尺寸?：7.80mm × 4.40mm

4. 應用領域

• ?媒體處理器?：數字電視、機頂盒（STB）、DVD/Blu-ray播放器、有線/衛星調制解調器
• ?SoC處理器?
• ?高密度電源分配系統?

5. 引腳配置與功能

• ?主要引腳?：
  • VIN：輸入電壓引腳。
  • PVIN：功率輸入引腳，連接至高壓側MOSFET漏極。
  • PGND：功率地返回引腳。
  • SW：開關引腳，連接至內部MOSFET開關。
  • VBST：高壓側MOSFET柵極驅動供電引腳。
  • PGOOD：電源良好輸出引腳，低電平表示輸出電壓超出調節范圍。
  • VREG5：5.5V線性調節器輸出引腳。
  • SS：軟啟動編程引腳。
  • VOUT：輸出電壓引腳。
  • VFB：D-CAP2?反饋輸入引腳。

6. 電氣特性

• ?開關頻率?：500kHz
• ?輸出電壓精度?：±1%
• ?高側MOSFET導通電阻?：典型值13mΩ（VBST-SW=5.5V）
• ?低側MOSFET導通電阻?：典型值9mΩ（VIN=12V）

7. 保護功能

• ?過流保護?：采用逐周期電流限制控制。
• ? 欠壓保護（UVP） ?：輸出電壓低于設定閾值時關斷輸出。
• ? 過壓保護（OVP） ?：輸出電壓高于設定閾值時關斷輸出。

8. 設計指南

• ?設計步驟?：包括輸出電壓電阻選擇、輸入電容選擇、自舉電容選擇等。
• ?布局建議?：暴露的熱墊必須焊接至地，VREG5電容應靠近器件放置，輸出電容應連接至廣泛的地平面等。

9. 編程與接口

• ?I2C接口?：支持通過I2C接口編程輸出電壓，具有地址編程功能。
• ?控制寄存器?：提供多個控制寄存器，用于配置器件的工作模式和保護功能。

10. 文檔與支持

• ?相關文檔?：提供Pspice模型下載鏈接、應用筆記等。
• ?支持與社區資源?：提供技術文檔、工具和軟件、快速訪問樣本或購買鏈接等。

11. 訂購信息

• 提供了多種封裝選項和訂購代碼，如TPS56C20PWP（HTSSOP封裝）等，并注明了生產狀態、RoHS合規性、引腳數、載帶類型和峰值回流溫度等信息。
