TPS56C20 4.5V 至 17V 輸入、同步降壓轉換器

描述

TPS56X20一款同步直流 - 直流轉換器IC（集成電路），此轉換器具有電壓調節控制功能，以便為要求內核電壓（V < sub> CORE ）調整的微處理器（MCU）供電。最初加電后，輸出電壓可由I ² C兼容總線上發送的VID代碼編程/調節。

這個降壓轉換器采用一個自適應接通時間D-CAP2模式控制，此模式控制在無需外部組件的情況下提供極快的瞬態響應。與傳統的電壓/電流模式控制不同， D-CAP2支持較高負載下的PWM模式與輕負載情況下的Eco-mode?模式之間的無縫轉換.Eco-mode在輕負載時保持高效率。

TPS56X20支持超低ESR陶瓷電容器和低等效串聯電阻（ESR）輸出電容器，諸如高分子鉭固體電解電容器（POSCAP）或高分子聚合物電容器（SP-CAP）。此器件針對小尺寸1.0μH至2.2μH電感器進行了優化，節省了印刷電路板（PCB）面積。

TPS56X20器件采用HTSSOP封裝。

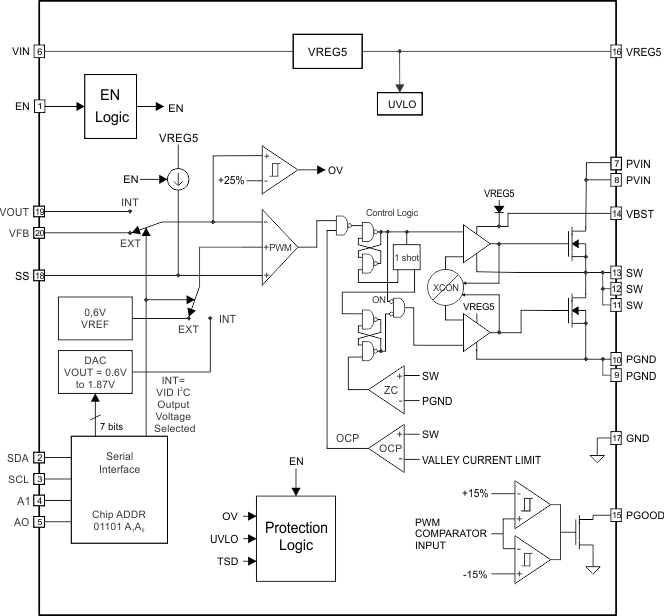

D-CAP2?控制
- 輸入電壓范圍：4.5V至17V
- 開關頻率： 500kHz
- 已針對1.0μH至2.2μH電感器進行優化
輸出電壓精度為±1％
經由I ² C兼容接口實現的特性
- 輸出電壓（VID）：0.6V至1.8V，步長10mV
- 自動跳躍Eco-mode?ON /OFF（輕負載）
- 電流限制目標：40％至60％
- 使能集成電路（IC），回讀電源正常（電力良好）
IC端子特性
- 使用外部電阻器啟動
  VFB引腳上的輸出電壓：0.6 V至1.8V
- 可調節軟啟動，
  單調預偏置啟動
- Power-good
- I ² C地址編程（2位）
逐周期過流限制控制
熱關斷（TSD）
欠壓閉鎖（UVLO）
薄型小外形尺寸封裝（TSSOP）（PWP），此類封裝具有PowerPAD?

所有商標均為他們各自所有者的財產。

?
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
?

TPS56C20	TPS56520	TPS56720	TPS56920
4.5 ? ?	4.5 ? ?	4.5 ? ?	4.5 ? ?
17 ? ?	17 ? ?	17 ? ?	17 ? ?
0.6 ? ?	0.6 ? ?	0.6 ? ?	0.6 ? ?
1.87 ? ?	1.87 ? ?	1.87 ? ?	1.87 ? ?
12 ? ?	5 ? ?	7 ? ?	9 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
500 ? ?	500 ? ?	500 ? ?	500 ? ?
500 ? ?	500 ? ?	500 ? ?	500 ? ?
0.92 ? ?	0.92 ? ?	0.92 ? ?	0.92 ? ?
Adjustable Current Limit Dynamic Voltage Scaling Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Voltage Margining ? ?	Adjustable Current Limit Dynamic Voltage Scaling Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Voltage Margining ? ?	Adjustable Current Limit Dynamic Voltage Scaling Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Voltage Margining ? ?	Adjustable Current Limit Dynamic Voltage Scaling Enable Light Load Efficiency Power Good Pre-Bias Start-Up Synchronous Rectification Voltage Margining ? ?
D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?	D-CAP2 ? ?
80 ? ?	80 ? ?	80 ? ?	80 ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?

數據手冊（1）
