TPS6273x 系列提供高度集成的超低功耗降壓轉換器解決方案 非常適合滿足能源等超低功耗應用的特殊需求 收獲。TPS6273x 為系統提供外部可編程穩壓電源，以 與線性降壓相比，保持了電源管理階段的整體效率 轉爐。該穩壓器旨在降低儲能元件的電壓，例如 作為電池或超級電容器，為低壓電子設備提供電源軌。穩壓輸出 經過優化，可在低輸出電流 （<10 μA） 到高輸出電流范圍內提供高效率 電流 （200 mA）。

TPS6273x 集成了適用于低功耗應用的優化遲滯控制器。 內部電路使用基于時間的采樣系統來降低平均靜態 當前。
*附件：tps62737.pdf

為了進一步幫助用戶嚴格管理其能源預算，TPS6273x 切換 Input Power-Good 指示燈，當 輸入電源已降至預設的臨界水平以下。此信號旨在觸發 降低負載電流以防止系統進入欠壓狀態。在 此外，獨立的使能信號允許系統控制轉換器是否 調節輸出，僅監控輸入電壓，或在超低靜態狀態下關斷 sleep 狀態。

輸入電源良好閾值和輸出穩壓器電平可獨立編程 通過外部電阻器。

TPS6273x 的所有功能都封裝在一個小尺寸 14 引腳 3.5mm × 中 3.5mm QFN 封裝 （RGY）。

特性

• 工業&3146;s 低輸出電流下的最高效率：> 90% （I 時） 外 = 15 μA
• 超低功耗 Buck 轉換器
  • TPS62736 針對 50mA 輸出電流進行了優化
  • TPS62737 針對 200mA 輸出電流進行了優化
  • 1.3V 至 5V 電阻器可編程輸出電壓
    范圍
  • 2V 至 5.5V 輸入工作范圍
  • 有源
    運行期間的靜態電流為 380nA 和 375nA，適用于 TPS62736 和 TPS62737
  • 船舶模式運行期間的 10nA 靜態電流
  • 2% 電壓調節精度
• 100% 占空比 （通過模式）
• EN1 和 EN2 控制
  • 兩種關機狀態：發貨模式（完全關機狀態）
    待機模式包括 VIN_OK 指示
• 輸入電源良好指示 （VIN_OK）
  • 推挽式驅動器
  • 電阻器可編程閾值電平

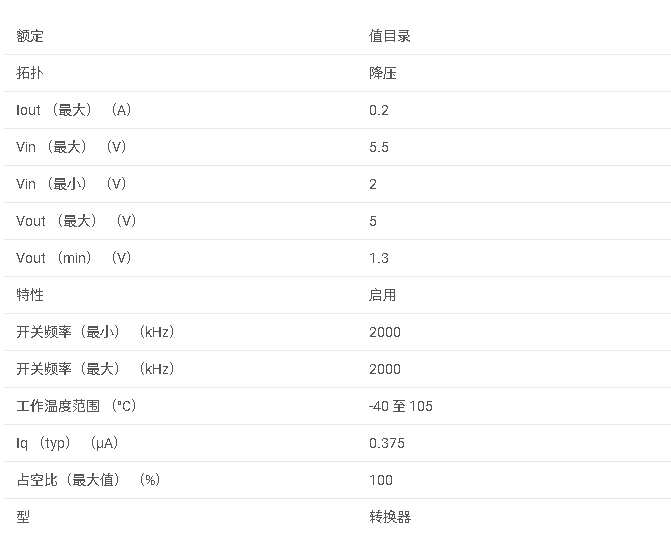

參數

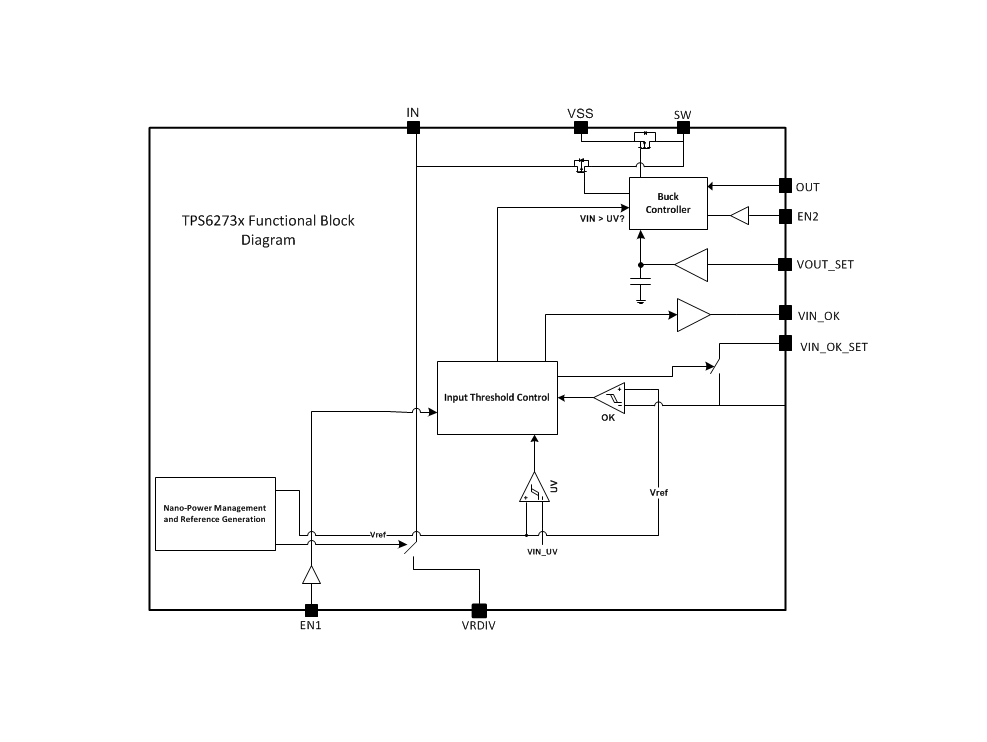

方框圖

一、產品概述

TPS62737是一款高度集成的超低功耗降壓轉換器，專為超低功耗應用設計，如能量收集、無線傳感器網絡等。該轉換器提供可編程輸出電壓，最大輸出電流可達200mA，并具有超低的靜態電流，適用于需要高效電源管理的系統。

二、主要特性

• ?超低功耗?：在輕載和空載條件下具有高效率，靜態電流低至375nA（典型值）。
• ?可編程輸出電壓?：輸出電壓范圍從1.3V到5.5V，可通過外部電阻調節。
• ?寬輸入電壓范圍?：支持1.3V到5V的輸入電壓范圍。
• ?高效轉換?：采用專有Nano-Power管理電路和算法，實現高效率轉換。
• ?兩種電源關閉狀態?：包括全電源關閉狀態（Ship Mode）和待機模式（Standby Mode）。
• ?輸入電源良好指示?：提供VIN_OK信號，指示輸入電源狀態。
• ?小型封裝?：采用14引腳3.5mm x 3.5mm QFN封裝，節省空間。

三、應用領域

• 超低功耗應用
• 2節和3節堿性電池供電的應用
• 能量收集
• 太陽能充電器
• 熱電發電機（TEG）收集
• 無線傳感器網絡（WSN）
• 低功耗無線監測
• 環境監測
• 橋梁和結構健康監測（SHM）
• 智能建筑控制
• 便攜式和可穿戴健康設備
• 娛樂系統遙控器

四、功能描述

1. Nano-Power管理電路

• 通過時間采樣系統減少平均靜態電流，提高整體效率。
• UVLO（欠壓鎖定）功能保護轉換器在輸入電壓過低時關閉輸出。

2. 可編程輸出電壓

• 通過外部電阻分壓器設置輸出電壓，提供靈活的電壓調節。

3. 電源關閉狀態

• ?Ship Mode?：全電源關閉狀態，靜態電流極低。
• ?Standby Mode?：待機模式，保持VIN_OK指示功能，同時減少靜態電流。

4. 輸入電源良好指示

• VIN_OK引腳提供輸入電源狀態指示，方便系統監控。

5. 啟用控制

• 兩個啟用引腳（EN1和EN2）提供靈活的啟用控制，滿足不同應用場景的需求。

五、設計指南

1. 外部組件選擇

• 根據應用需求選擇合適的電感、電容和電阻。
• 電感的選擇應考慮紋波電流、輸出電壓紋波和效率等因素。
• 輸出電容應選擇低ESR的陶瓷電容，以減小輸出電壓紋波。

2. 布局建議

• 輸入和輸出電容應盡可能靠近IC放置，以減少ESR和ESL。
• 反饋電阻分壓器應靠近FB引腳放置，以減少噪聲干擾。
• 熱焊盤應連接到PCB上的散熱區域，以提高散熱性能。

六、封裝和材料信息

TPS62737采用14引腳3.5mm x 3.5mm QFN封裝，符合RoHS標準。封裝材料信息包括熱阻、引腳分配、包裝尺寸等詳細信息。
