TPS56628 是一種自適應導通時間 D-CAP2 模式 同步降壓轉換器。TPS56628使系統設計人員能夠完成各種 終端設備電源總線穩壓器，具有成本效益高、元件數量少、待機電流低 溶液。TPS56628 的主控制回路使用 D-CAP2 模式控制，無需外部補償元件即可提供快速瞬態響應。這 自適應導通時間控制支持在較高負載條件下在 PWM 模式之間無縫轉換 以及輕負載時的 Eco 模式?作。省油模式?使TPS56628保持高效率 在較輕的負載條件下。該 TPS56628 還具有一個專有電路，可實現該設備 采用低等效串聯電阻 （ESR） 輸出電容器，例如 POSCAP 或 SP-CAP 和超低 ESR 陶瓷電容器。該器件在 4.5V 至 18V VIN 輸入范圍內工作。這 輸出電壓可在 0.76 V 至 5.5 V 之間編程。TPS56628 提供 8 引腳封裝 DDA 封裝，設計工作溫度范圍為 –40°C 至 85°C。
*附件：tps56628.pdf

特性

• D-CAP2 模式可實現快速瞬態響應
• 低輸出紋波，并允許使用陶瓷輸出電容器
• 寬 V在輸入電壓范圍：4.5 V 至 18 V
• 輸出電壓范圍：0.76 V 至 5.5 V
• 針對低占空比應用
  進行了優化
  的高效集成 FET – 36 mΩ（高壓側）和 28 mΩ（低壓側）
• 高效率，關斷時小于 10 μA
• 高初始帶隙參考精度
• 預偏置軟啟動
• 650kHz 開關頻率 （f 西 南部 )
• 逐周期超過電流限制
• 自動跳過 Eco 模式，可在輕負載下實現高效率
• 電源良好輸出
• 固定軟啟動：1.0 ms

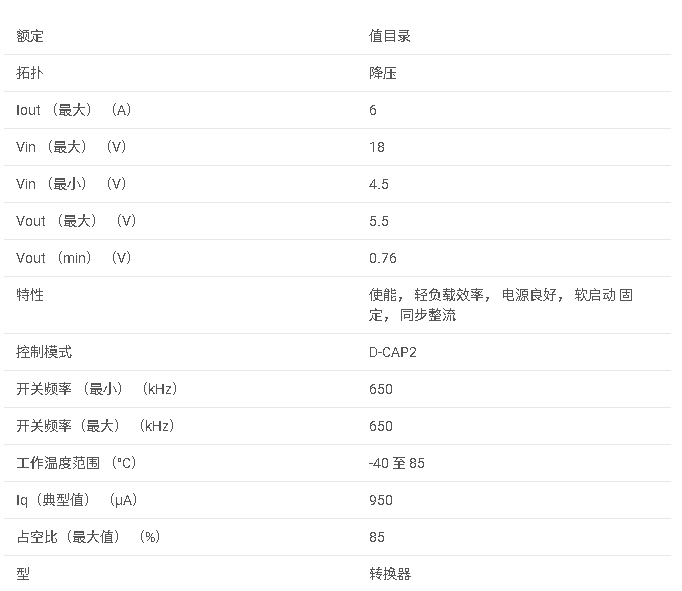

參數

1. 產品概述

• ?產品名稱?：TPS56628
• ?類型?：6A同步降壓（Buck）轉換器
• ?輸入電壓范圍?：4.5V至18V
• ?輸出電壓范圍?：0.76V至5.5V
• ?特色功能?：D-CAP2?控制、Eco-mode?、固定軟啟動時間、過流保護、欠壓鎖定（UVLO）、熱關斷（TSD）

2. 主要特點

• ?D-CAP2?控制?：提供快速瞬態響應，無需外部補償組件。
• ? Eco-mode? ?：在輕載時自動跳過周期，提高效率。
• ?固定軟啟動時間?：1.0ms，有助于減小啟動時的浪涌電流。
• ?高集成度?：內置FETs，減少外部組件數量。
• ?高精度帶隙基準?：提供初始電壓精度。
• ?預偏置軟啟動?：適應低ESR輸出電容。

3. 應用領域

• ?數字TV電源供應?
• ?高清Blu-ray Disc?播放器?
• ?網絡家庭終端?
• ? 數字機頂盒（STB） ?

4. 電氣特性

• ?開關頻率?：650kHz
• ?輸出電壓精度?：高
• ?熱關斷溫度?：典型值165°C
• ?欠壓鎖定閾值?：3.45V至4.05V
• ?VREG5輸出電壓?：5.2V至5.7V

5. 封裝與尺寸

• ?封裝類型?：8引腳DDA（帶PowerPAD?）
• ?尺寸?：未具體提供，但描述了PowerPAD?的熱管理特性

6. 功能框圖

• 提供了詳細的功能框圖，展示了輸入電壓、輸出電壓、軟啟動、過壓保護（OVP）、欠壓保護（UVP）、熱關斷（TSD）等關鍵功能。

7. 設計考慮

• ?輸出濾波器選擇?：推薦使用LC電路，并給出了濾波器設計的公式。
• ?輸入電容選擇?：推薦使用10μF以上的陶瓷電容，并可選配0.1μF的高頻濾波電容。
• ?布局建議?：強調熱管理，建議將PowerPAD?直接連接到外部散熱片或PCB上的散熱區域。

8. 保護功能

• ?過流保護?：逐周期電流限制，防止過流損壞。
• ? 過壓保護（OVP） ?：監測反饋電壓，防止輸出電壓過高。
• ? 欠壓保護（UVP） ?：監測VREG5電壓，防止輸入電壓過低。
• ? 熱關斷（TSD） ?：防止芯片過熱損壞。

9. 訂購信息

• 提供了多種封裝選項和訂購代碼，如TPS56628DDA（Tube）、TPS56628DDAR（Tape and Reel）等。
• 注明了生產狀態、RoHS合規性、引腳數、載帶類型和峰值回流溫度等信息。
