Analog Devices Inc. EV-ADG7421FEBZ評估板有助于評估ADG7421F雙通道單刀單擲開關。ADG7421F雙通道單刀單擲開關在源引腳上具有過壓保護、斷電保護和過壓檢測功能。

數據手冊：*附件：Analog Devices Inc. EV-ADG7421FEBZ評估板數據手冊.pdf

[ADG7421F]焊接在ADI EV-ADG7421FEBZ評估板的中心，設有雙線螺絲端子，連接各源極引腳和漏極引腳。三個螺絲端子用于為器件供電。第四個端子用于提供用戶定義的數字電壓，為LED供電，該LED安裝后可對開關的故障狀態進行視覺指示。

特性

• 電源電壓
  • 雙電源：±1.8V至±2.5V
  • 單電源：1.8V至5.5V
• 防止源引腳上過電壓
• 信號電壓高達-60V和+60V
• LED，用于可見的過壓指示
• 兼容1.8V邏輯的并行接口

必要設備

• 直流電壓源
  • ±2.5V（雙電源）
  • 單電源：5V
• 可選數字電壓源：5V
• 模擬信號源
• 測量電壓的方法，如數字萬用表 (DMM)

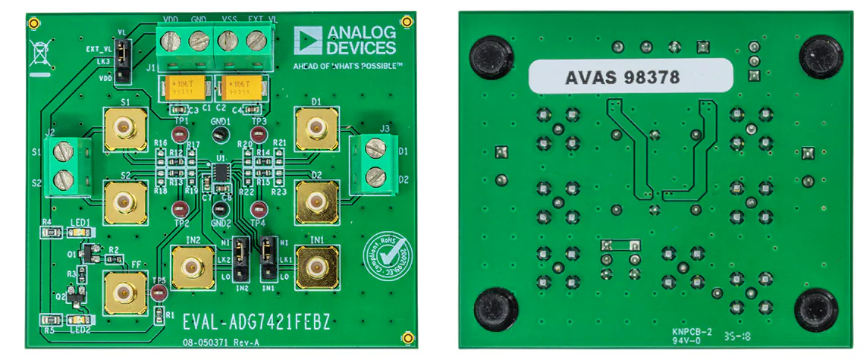

前后視圖

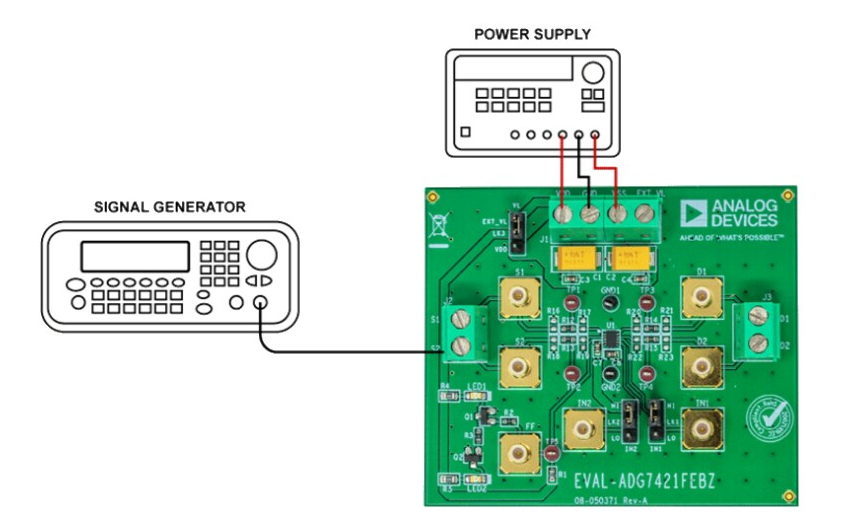

設置
