TPS560200 是 17V、500mA、低 Iq 自適應器件 導通時間 D-CAP2 模式同步單片降壓轉換器，集成 MOSFET，易于使用 5 引腳 SOT-23 封裝。

TPS560200 讓系統設計人員完成了該套件 各種終端設備電源總線穩壓器，具有成本效益高、元件數量少、 待機電流解決方案。該器件的主控制回路使用 D-CAP2 模式控制，該 提供快速瞬態響應，無需外部補償元件。自適應準時 控制支持在較高負載條件下的 PWM 模式和高級 PWM 模式之間無縫轉換 輕負載時的 Eco-Mode作。
*附件：tps560200.pdf

TPS560200 還有一個專有電路 使該器件能夠采用低等效串聯電阻 （ESR） 輸出電容器，例如 作為 POSCAP 或 SP-CAP，以及超低 ESR 陶瓷電容器。該器件的工作電壓范圍為 4.5V 至 17V VIN 輸入。輸出電壓可在 0.8 V 至 6.5 V 之間編程。該設備還具有 固定的 2 ms 軟啟動時間。該器件采用 5 引腳封裝 SOT-23 封裝。

特性

• 集成單片 0.95 Ω 高壓側和 0.33 Ω
  低壓側 MOSFET
• 500mA 連續輸出電流
• 輸出電壓范圍：0.8 V 至 6.5 V
• 0.8V 電壓基準，在整個溫度范圍內具有 ±1.3% 的精度
• 自動跳過高級 Eco 模式，可在輕負載下實現高
  效率
• D-CAP2? 模式可實現快速瞬態
  響應
• 無需外部補償
• 600kHz 開關頻率
• 2ms 內部軟啟動
• 安全啟動至預偏置 VOUT
• 熱關斷
• –40°C 至 125°C 工作結溫
  范圍
• 采用 5 引腳 SOT-23 封裝

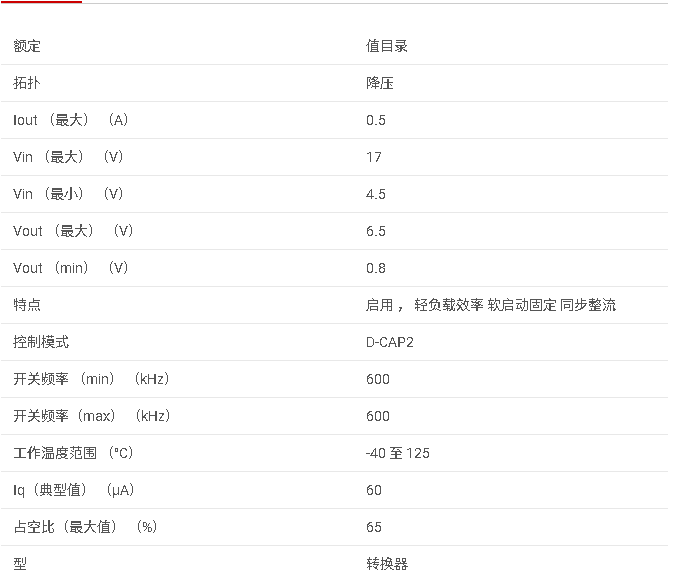

參數

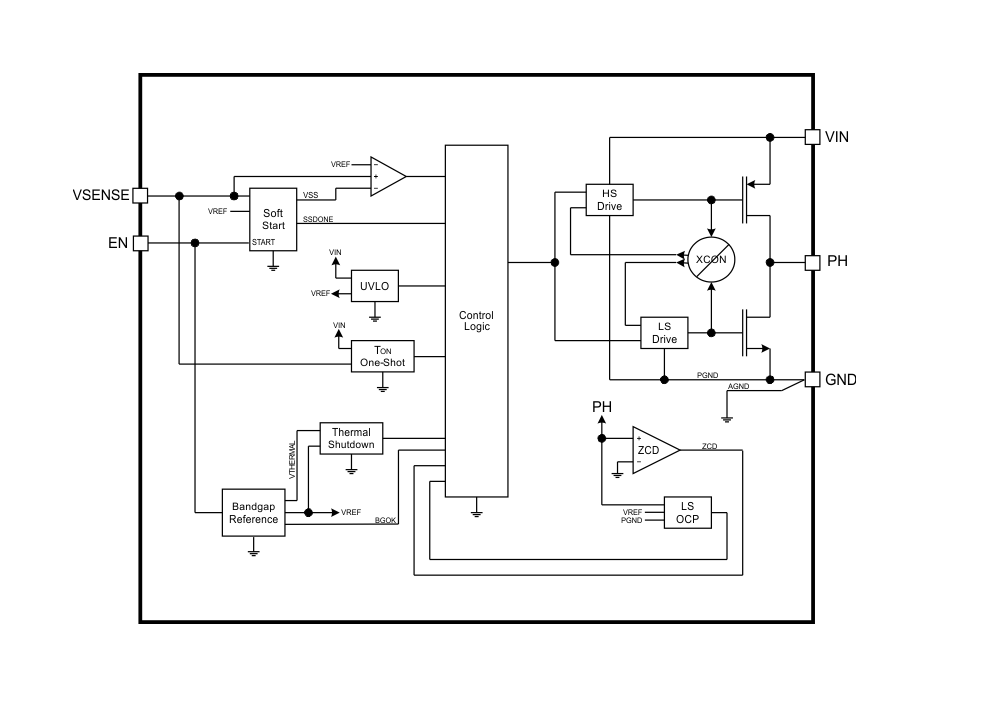

方框圖

一、產品概述

?TPS560200? 是一款由德州儀器（Texas Instruments）生產的同步降壓（Buck）轉換器，專為4.5V至17V的寬輸入電壓范圍設計，提供高達500mA的連續輸出電流。該器件集成了高性能的MOSFET，采用D-CAP2?控制模式，實現了快速瞬態響應，并具備高效的Eco-Mode?功能，適用于多種低功耗應用。

二、主要特性

• ?輸入電壓范圍?：4.5V至17V
• ?輸出電流?：500mA連續輸出電流
• ?輸出電壓范圍?：0.8V至6.5V可調
• ?控制模式?：D-CAP2?模式，無需外部補償
• ? Eco-Mode? ?：自動跳脈沖模式，提高輕載效率
• ?開關頻率?：600kHz
• ?軟啟動時間?：內置2ms軟啟動
• ?保護功能?：過流保護、欠壓保護、熱關斷
• ?封裝?：5引腳SOT-23封裝

三、應用領域

• 數字電視機頂盒（STB）
• 調制解調器
• 數字終端板（DTB）
• 非對稱數字用戶線路設備（ADSL）

四、功能描述

1. 控制模式

• ?D-CAP2?模式?：結合恒定導通時間控制與內部補償電路，實現偽固定頻率操作，無需外部補償元件，支持快速瞬態響應。
• ? Eco-Mode? ?：在輕載條件下自動跳過不必要的開關周期，減少功率損耗，提高轉換效率。

2. 保護功能

• ?過流保護?：監測低側MOSFET的開關電壓，防止電流過載。
• ?欠壓保護?：當輸入電壓低于欠壓閾值時，關閉轉換器以防止損壞。
• ?熱關斷?：當結溫超過熱關斷閾值時，自動關閉轉換器以防止過熱。

3. 軟啟動功能

• 內置2ms軟啟動時間，確保轉換器在啟動時平穩上升，避免輸出電流沖擊。

五、設計指南

1. 輸出電壓設置

• 使用電阻分壓器從輸出節點連接到VSENSE引腳來設置輸出電壓。

2. 輸出濾波器選擇

• 輸出濾波器采用LC電路，需選擇合適的電感和電容值，以確保電路穩定性。建議使用表格中推薦的組件值。

3. 輸入電容選擇

• 需要一個輸入解耦電容，推薦使用10μF以上的陶瓷電容，并在VIN引腳和GND引腳之間連接一個低ESR電容。

4. 布局考慮

• VIN引腳應旁路到地，使用低ESR陶瓷旁路電容，并最小化環路面積。
• GND引腳應連接到PCB的地平面。
• PH引腳應路由到一個小銅區域，緊鄰引腳位置。

六、封裝和材料信息

TPS560200提供SOT-23封裝選項，符合RoHS標準，并提供不同的載帶和卷盤選項以滿足自動化組裝需求。封裝材料信息包括熱阻、引腳分配、包裝尺寸等詳細信息。

七、安全警告

在處理TPS560200時，需要注意靜電放電（ESD）保護，以避免損壞器件。此外，用戶應負責選擇合適的TI產品、設計、驗證和測試其應用，并確保應用符合適用的標準和安全要求。
