LMR12007穩壓器是一款單片、高頻、PWM 降壓 DC/DC 轉換器 6 引腳薄型 SOT 封裝。它提供所有有源功能，以提供本地 DC/DC 轉換 在盡可能小的 PCB 面積內具有快速瞬態響應和精確調節。

通過最少的外部組件和在線設計支持 WEBENCH 的 LMR12007 很容易 用。能夠使用最先進的技術通過內部 350mΩ NMOS 開關驅動 750mA 負載 0.5μm BiCMOS 技術可實現最佳功率密度。世界一流的控制 電路允許導通時間低至 13ns，因此支持極高的頻率 在整個 3V 至 18V 輸入工作范圍內進行轉換，最低輸出電壓為 開關頻率內部設置為 550kHz （LMR12007Y） 或 1.6MHz （LMR12007X），允許 使用極小的表面貼裝電感器和片式電容器。即使作 頻率非常高，效率高達 90% 很容易實現。外部關斷是 包括，具有 30nA 的超低待機電流。LMR12007 采用電流模式 控制和內部補償，可在廣泛的范圍內提供高性能調節 作條件。其他功能包括內部軟啟動電路，以減少浪涌 電流、逐脈沖電流限制、熱關斷和輸出過壓保護。
*附件：lmr12007.pdf

特性

• 薄型 SOT-6 封裝
• 3.0V 至 18V 輸入電壓范圍
• 1.25V 至 16V 輸出電壓范圍
• 750mA 輸出電流
• 550kHz （LMR12007Y） 和 1.6MHz
  （LMR12007X） 開關頻率
• 350mΩ NMOS 開關
• 30nA 關斷電流
• 1.25V、2% 內部電壓基準
• 內部軟啟動
• 電流模式，PWM作
• WEBENCH 在線設計工具
• 熱關斷

參數

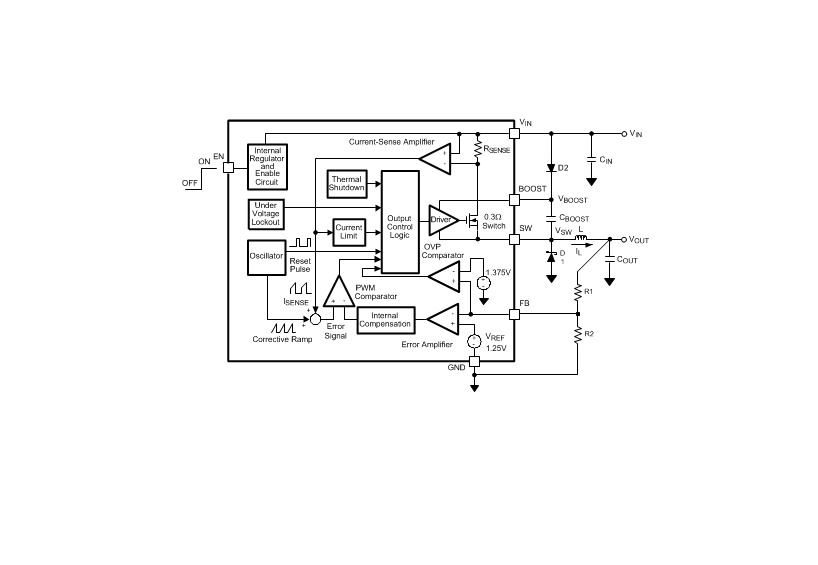

方框圖

一、產品概述

?LMR12007? 是一款由德州儀器（Texas Instruments）生產的薄型SOT-23封裝、高頻率PWM降壓DC/DC轉換器。該轉換器提供高達750mA的輸出電流，并具有快速的瞬態響應和精確的電壓調節功能。LMR12007適用于需要高效率、小尺寸DC/DC轉換器的應用，如硬盤驅動器（HDDs）、機頂盒、電池供電設備和USB供電設備等。

二、主要特性

• ?輸入電壓范圍?：3.0V至18V
• ?輸出電壓范圍?：1.25V至16V
• ?最大輸出電流?：750mA
• ?開關頻率?：550kHz（LMR12007Y）或1.6MHz（LMR12007X）
• ?集成功能?：內部軟啟動、脈沖逐周期電流限制、熱關斷、輸出過壓保護
• ?封裝?：薄型SOT-23
• ?超低待機電流?：30nA

三、應用領域

• 本地點負載調節
• 核心電源
• 電池供電設備
• USB供電設備
• DSL調制解調器
• 筆記本電腦

四、功能描述

1. PWM控制

LMR12007采用電流模式PWM控制，內部補償電路簡化了外部組件需求，并提供高性能的電壓調節。

2. 保護功能

• ?熱關斷?：防止IC結溫過高，保護器件免受損壞。
• ?輸出過壓保護?：當反饋電壓超過內部參考電壓的10%時，關閉輸出開關。
• ?脈沖逐周期電流限制?：防止輸出開關電流過大，保護器件和負載。
• ?欠壓鎖定?：當輸入電壓低于閾值時，禁止器件工作。

3. 軟啟動

內部軟啟動電路減少啟動時的浪涌電流，使輸出電壓平穩上升。

五、設計指南

1. 電感選擇

電感值決定了輸出紋波電流。電感值越小，電感尺寸越小，但輸出紋波電流越大。設計時應根據負載電流和允許的紋波電流選擇合適的電感值。

2. 電容選擇

• ?輸入電容?：用于確保VIN在開關瞬態期間不會過度下降，推薦使用10μF電容。
• ?輸出電容?：用于平滑輸出電壓，提供必要的紋波電壓以供反饋控制，推薦使用陶瓷電容。

3. 布局考慮

• 輸入和輸出電容應盡可能靠近IC放置。
• 反饋電阻應靠近FB引腳放置，以減少噪聲干擾。
• GND連接應盡可能短且寬，以減少阻抗和噪聲。

六、封裝和材料信息

LMR12007提供SOT-23封裝選項，符合RoHS標準，并提供不同的載帶和卷盤選項以滿足自動化組裝需求。封裝材料信息包括熱阻、引腳分配、包裝尺寸等詳細信息。

七、安全警告

在處理LMR12007時，需要注意靜電放電（ESD）保護，以避免損壞器件。此外，用戶應負責選擇合適的TI產品、設計、驗證和測試其應用，并確保應用符合適用的標準和安全要求。
