Analog Devices MAX31329 I^2^C實時時鐘 (RTC) 是一 款低電流計時器件，可提供納安級 (nA) 的計時電流，從而延長電池壽命。該器件 集成了32.768kHz晶體，無需外部晶體。MAX3329 RTC具有一個數字施密特觸發器輸入 (DIN)，可在該數字輸入的下降沿或上升沿生成中斷輸出。MAX31329 RTC時鐘/日歷提供秒、分、時、星期、日、月和年信息。如果月份少于31天，時鐘將在月底自動調整日期，包括閏年修正。這款時鐘既可采用24小時制，也可采用12小時制，還包含用于同步的始終輸入。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX31329 I2C實時時鐘 (RTC)數據手冊.pdf

Analog Devices MAX31329 RTC器件的擴展工作溫度范圍為-40°C至85°C，采用無鉛/符合RoHS指令的10引腳5mm x 5mm LGA封裝。典型應用包括醫療設備、便攜式儀器、工廠自動化和物聯網設備。

特性

• 延長電池壽命：
  • 240nA計時電流
  • 用于外部超級電容器或可充電電池的涓流充電器
• 提供靈活的可配置性：
  • 施密特觸發器輸入，用于事件檢測
  • 可編程方波輸出，用于時鐘監控
  • 兩個中斷引腳，用于多個喚醒配置
  • 用于外部時鐘同步的時鐘輸入引腳
• 節省電路板空間：
  • 集成晶體和負載電容器，典型時鐘精度為±5ppm
  • 5mm x 5mm、 10引腳LGA封裝
• 具有增值特性，簡單易用：
  • 工作電壓范圍：1.6V至5.5V
  • 兩個當日時間報警
  • 倒計時定時器，帶重復和暫停功能
  • 64字節RAM，用于用戶數據存儲
• 集成保護：
  • 用于默認配置的上電復位
  • 電源故障時自動切換到備用電池或超級電容器
  • 具有總線超時的無鎖定操作

應用

• 工業設備
• 測試與測量設備
• 電表
• 醫療器械
• 便攜式儀器
• 工廠自動化
• 物聯網 (IoT) 設備
• 監控?cái)z像頭
• 服務器

框圖

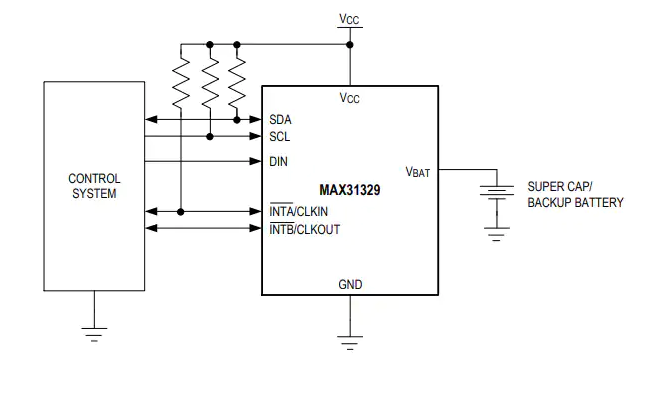

典型應用電路
