芯片燒錄領導者昂科技術在發布新版本燒錄軟件的同時，同步宣布新增了多款兼容的芯片型號，包括凌鷗創芯的電機運動控制芯片LKS32MC070FLRBT。目前，此芯片已實現與昂科AP8000通用編程器的全面適配，這一進展顯著增強了AP8000系列設備對芯片的兼容能力。
LKS32MC070FLRBT是凌鷗創芯針對電機驅動市場，推出的高性能電機運動控制系列芯片，產品定位為LKS08系列升級，但flash/RAM容量更大。集成儀表級全差分可編程增益放大器+差分ADC，不需要電壓偏置就可以處理正負信號；集成同步雙采樣3Msps 12BIT高速ADC，集成全溫度范圍千分之五電壓基準源；集成96MHz 32BIT MCU+DSP,自主指令集DSP可作為異構獨立核心運行程序，三角函數運算、開方運算100ns內完成；工作溫度范圍-40~105℃。內部RC全溫度范圍時鐘偏差±1%以內。芯片引腳通過6KV人體模型引腳接觸放電，通過15KV非觸式空氣靜電放電測試。集成度高、節約BOM成本，豐富的模擬運放和比較器資源，可滿足單電阻/雙電阻/三電阻電流采樣拓撲架構的不同需求；內部集成高壓鉗位網絡，允許高壓共模信號直接輸入，輕松實現MOSFET內阻直接電流采樣，節省了昂貴的電流采樣電阻并降低了系統功耗。

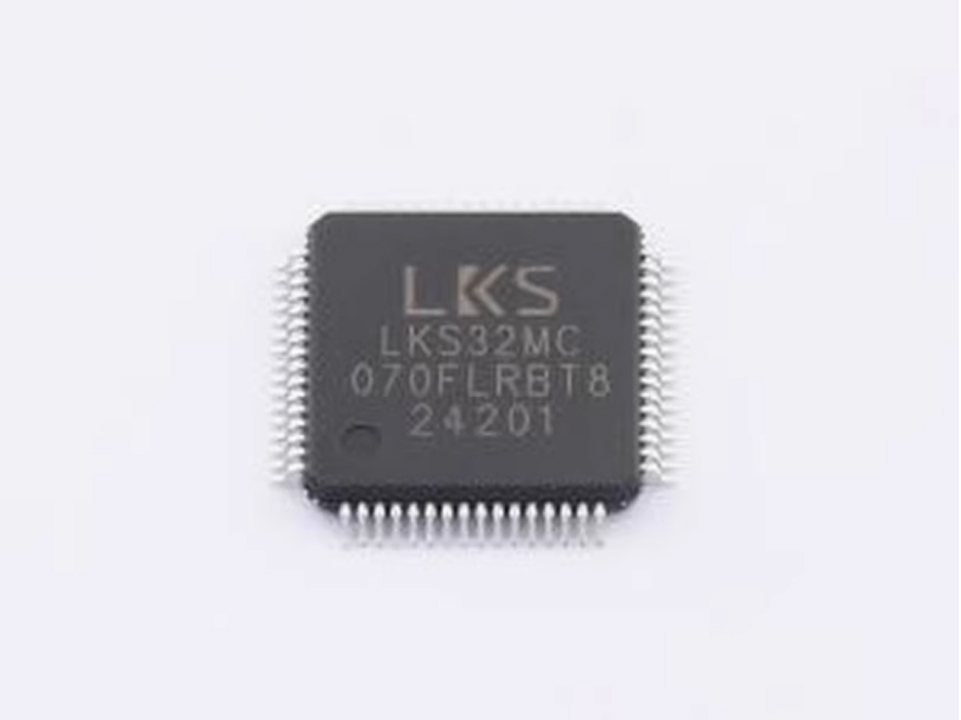

LKS32MC070FLRBT

特點
? 性能
– 96MHz 32 位 Cortex-M0內核
– 集成自主指令集電機控制專用DSP
– 超低功耗休眠模式，MCU低功耗休眠電流10uA
– 工業級工作溫度范圍
– 超強抗靜電和群脈沖能力
? 工作范圍
– 2.5V~5.5V電源供電，內部集成1個LDO，為數字部分電路供電
– 工作環境溫度范圍: -40~105℃
? 時鐘
– 內置8MHz高精度RC時鐘，-40~105℃范圍內精度在±1%之內
– 內置低速32KHz低速時鐘，供低功耗模式使用
– 可外掛8MHz外部晶振
– 內部PLL可提供最高96MHz時鐘
? 非易失存儲器
– 內置flash包括64kB/128kB主存儲區，1.5kB NVR信息存儲區
– 可反復擦除寫入不低于10萬次
– 室溫25℃數據保持長達100年
– 單字節編程時間最長7.5us，Sector擦除時間最長5ms
– Sector大小512字節，可按Sector擦除寫入
– Flash數據防竊取(最后一個word須寫入非0xFFFFFFFF的任意值）
? SRAM
– 內置12kB SRAM
? 外設模塊
– 兩路UART
– 一路SPI，支持主從模式
– 一路IIC，支持主從模式
– 一路CAN(部分型號不帶CAN)，須使用外部晶體作為參考時鐘
– 2個通用16位Timer，支持捕捉和邊沿對齊PWM、中心對齊PWM功能
– 2個通用32位Timer，支持捕捉和邊沿對齊PWM、中心對齊PWM功能；支持正交編碼輸入，CW/CCW輸入，脈沖+符號輸入
– 電機控制專用PWM模塊，支持2組各6路PWM輸出，死區可配置
– Hall信號專用接口，支持測速、去抖功能
– 硬件看門狗
– 最多4組16bit GPIO，8個GPIO可以作為系統的喚醒源，15個GPIO可以用作外部中斷源輸入
? 模擬模塊
– 集成2路12bit SAR ADC，同步雙采樣，3Msps采樣及轉換速率，每路最多支持16通道，包括4個運放輸出及10個外部ADC通道共計14個可選ADC通道信號
– 集成4路運算放大器，可設置為差分PGA模式
– 集成3路比較器，可設置滯回模式
– 集成2路12bit DAC數模轉換器
– 內置±2℃溫度傳感器
– 內置1.2V 0.8%精度電壓基準源
– 內置1路低功耗LDO和電源監測電路
– 集成高精度、低溫飄高頻RC時鐘
– 集成晶體起振電路

? 性能優勢
– 高可靠性、高集成度、最終產品體積小、節約BOM成本；
– 內部集成4路高速運放和3路比較器，可滿足單電阻/雙電阻/三電阻電流采樣拓撲架構的不同需求；
– 內部高速運放集成高壓保護電路，可以允許高電壓共模信號直接輸入芯片，可以用最簡單的電路拓撲實現MOSFET電阻直接電流采樣模式；
– 集成硬件MOSFET溫度漂移補償電路，確保電流采樣精度；
– 應用專利技術使ADC和高速運放達到最佳配合，可處理更寬的電流動態范圍，同時兼顧高速小電流和低速大電流的采樣精度；
– 整體控制電路簡潔高效，抗干擾能力強，穩定可靠；
– 單電源2.5V~5.5V供電，確保了系統供電的通用性;
– 支持IEC/UL60730功能安全認證
適用于有感BLDC/無感BLDC/有感FOC/無感FOC及步進電機、永磁同步、異步電機等控制系統 。

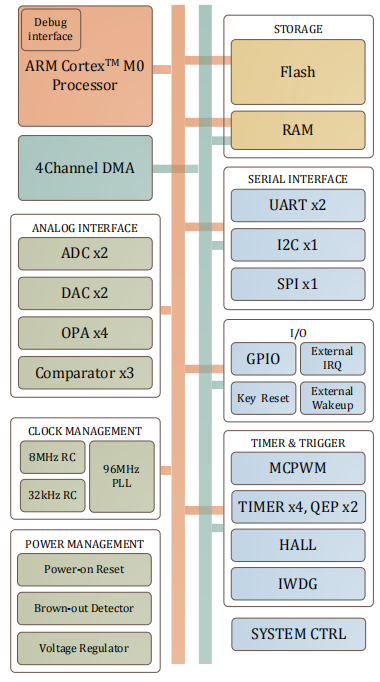

系統資源框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋凌鷗創芯全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋長江存儲, ASR, XTX, ambiq, LATTICE等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
