32 位微控制器(車規級32位MCU)-KF32A136

產品介紹

1. 產品概述：

KF32A136 系列單片機是基于 KF32 內核架構開發的單片機。

KF32 為 32 位三級流水線結構的高性能處理器內核，KF32 內核具有以下特點：

1、 三級流水線結構

2、基于 16 位/32 位混合指令的高效指令集

3、 支持 13 個 32 位通用寄存器（R0~R12），1 個鏈接寄存器（R13），1 個堆棧指針寄存器（R14），1 個程序計數器（R15）

4、 支持 32x32 單周期硬件乘法

5、支持 32/32 硬件除法

6、支持 8/16/32 位數據訪存操作，支持 8/16/32/64 位數據處理

7、支持加減移位和邏輯運算

8、支持相對/絕對跳轉，支持條件跳轉

9、具有統一的存儲空間，32 位地址位寬，支持 4GB 存儲空間

10、支持最多 64+16 個中斷請求和 16 級中斷優先級設置

11、 支持多種休眠模式

12、支持 24 位系統節拍定時器

13、 提供了可編程存儲器訪問權限控制

14、支持多種操作系統（OS）特性

芯片特點：

1、 CPU

32 位高性能 KungFu32 內核的 CPU；

工作頻率最高為 48MHz，可軟件調節；

基于 16 位/32 位混合指令的高效指令集；

3 級流水線；

32×32 單周期乘法，32÷32 硬件除法；

支持中斷優先級處理，實現自動中斷堆棧；

13 個 32 位通用寄存器 R0~R12；

鏈接寄存器（R13/LR）；

堆棧指針寄存器（R14/MSP/PSP）；

程序計數器（R15/PC）；

24 位系統節拍定時器；

2、存儲器

最高 256KByte FLASH，帶 ECC 校驗；

最高 32KByteRAM，帶 ECC 校驗；

1 個 1KByte 雙端口 RAM，帶 ECC 校驗；

16KByte 引導 ROM；

FLASH 可經受 100 000 次寫操作；

3、 特殊功能

內嵌上電復位電路；

低電壓檢測及低電壓復位；

可編程電壓檢測；

硬件雙看門狗；

6 種時鐘源，3 種時鐘信號選擇；

支持兩線串行編程/在線調試；

4、I/O 口配置

QFN32 封裝有 29 個通用 I/O；

LQFP48 封裝有 45 個通用 I/O；

支持輸入輸出口設置；

支持內置上拉/下拉功能；

支持推挽輸出和開漏輸出模式；

支持數字/模擬引腳設置；

支持引腳功能重映射；

施密特電平輸入；

支持外部引腳不可屏蔽中斷；

5、定時器/計數器

定時器 T0/1/2/3/4/18/19：16 位通用定時器，

分別支持 CCP0/1/2/3/4/18/19；

定時器 T14：16 位基本定時器；

定時器 T11/12/13/16：32 位高級定時器，分

別支持 EPWM11/12/13/16，包含 HRPWM 功能；

6、其它外設

2 個 7 通道 DMA；

4 個 SPI 總線模塊（兼容 I2S）；

4 個 I2C 總線模塊（兼容 SMBUS/PMBUS）；

4 個 USART 模塊（兼容 7816/LIN/IRDA 功能）；

1 個 CAN 模塊；

1 個 FDC 可編程延時模塊；

1 個獨立的 RTC（萬年歷）；

1 個 12 位 ADC 模塊；

1 個 CMP 比較器模塊；

7、功耗管理

5 種功耗模式：

正常運行模式

普通休眠模式

停止模式

待機模式

關斷模式；

8、工作條件

工作電壓：2.7V～5.5V；

工作溫度范圍：-40℃～+125℃；

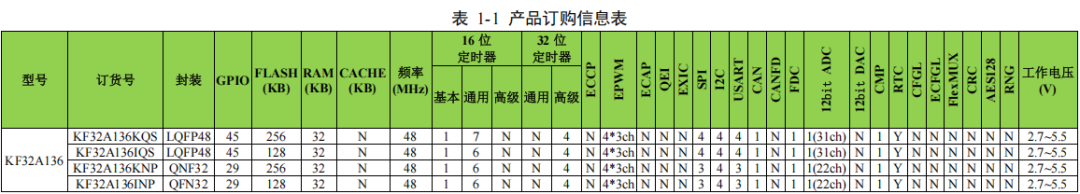

產品訂購信息：

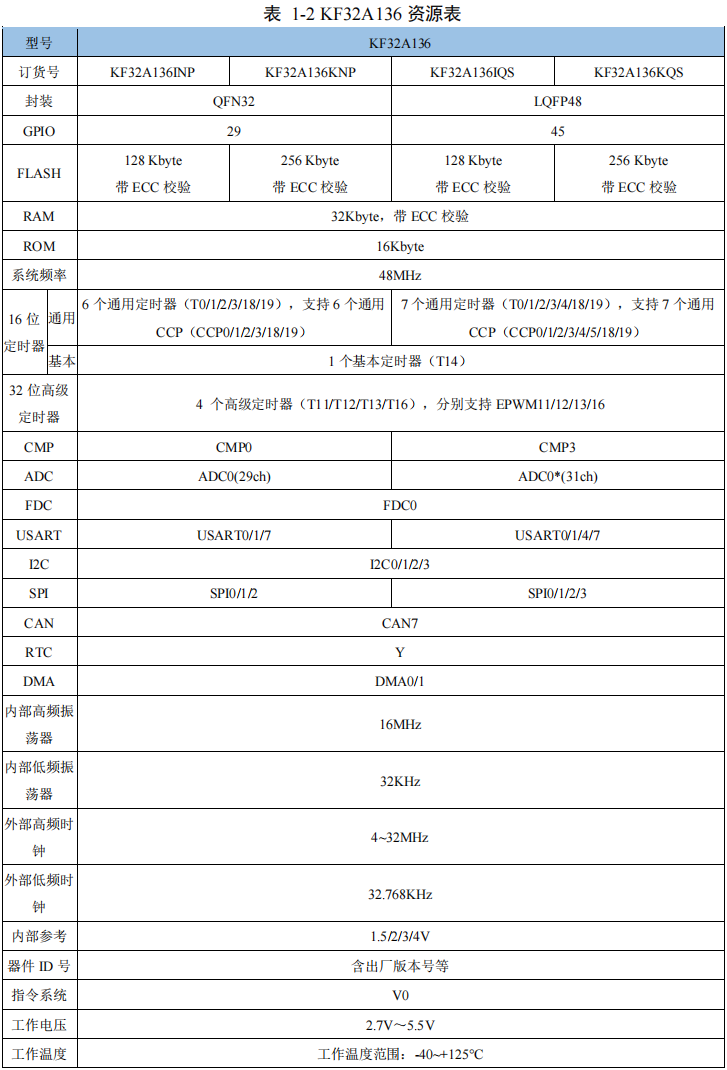

資源表：

芯片應用：

汽車空調出風循環風扇
